Управляемые PDU REM 2.0 нового поколения

В 2024 году Производственная группа REMER вывела на рынок управляемые PDU REM второго поколения. PDU REM-2MC разработаны подразделением компании – REMER Автоматизация. Оно вошло в состав производственной группы в 2023 году и специализируется на разработке интеллектуальных устройств.

В основе PDU нового поколения лежат обновлённая компонентная база и программное обеспечение на ОС Linux. Модули измерения и управления AIOS поддерживают «горячую» замену, то есть допускают замену управляющих блоков без отключения активного оборудования.

Подробнее о новой компании REMER Автоматизация и PDU второго поколения в видеоролике >>

При проектировании PDU REM особое внимание уделяется надёжности: критически важные элементы подвергаются многочисленным испытаниям. В первую очередь это относится к коммутационным реле и блокам питания. Определяющим фактором для выбора реле стала подключаемая нагрузка, в качестве которой могут выступать устаревшие или упрощённые устройства, имеющие значительные пусковые токи. Сваривание контактов или уменьшение количества коммутационных циклов не допускается. На этапе разработки PDU проводятся всесторонние испытания коммутационных реле в различных режимах работы, включая аварийные (перегрузка и короткое замыкание). По результатам испытаний, проведённых в независимой лаборатории, во всех серийных изделиях применяются только реле, удовлетворяющие перечисленным требованиям. Благодаря использованию компонентов блоков питания с большим ресурсом и промышленным температурным диапазоном время наработки на отказ PDU REM-2MC составляет 100 000 часов.

Рис. 1. PDU REM-2MC – это современный программно-аппаратный комплекс, созданный для удалённого управления микроклиматом и электропитанием ЦОД

Форм-фактор блоков розеток REM-2MC

Блоки распределения питания REM-2MC представлены в вертикальном или в горизонтальном исполнении. Вертикальные PDU (длина 1420, 1820, 2100 мм) имеют однофазное подключение 32 А, трёхфазное 16 и 32 А, характеризуются увеличенным количеством портов и применяются в телекоммуникационных и серверных шкафах. В корпусе в зависимости от модификации могут быть размещены розетки трёх типов (Sсhuko, C13 и C19 IEC320), контроллер, измерительный модуль MI и AIOS. Для визуального разграничения и удобства распределения нагрузки розетки каждой секции или фазы выделяются цветом. Для подключения к питающей сети вертикальные блоки комплектуются клеммной колодкой или кабелем с однофазной/трёхфазной промышленной вилкой стандарта IEC 60309.

Рис. 2. Форм-фактор PDU REM-2MC: вертикальные и горизонтальные

Горизонтальные PDU REM-2MC имеют однофазное подключение 32 А, предназначены для применения в компактных телекоммуникационных шкафах с малым количеством потребителей и всепогодных шкафах для управления электропитанием и микроклиматом. Для подключения к питающей сети в горизонтальных PDU REM-2MC используется клеммная колодка.

Рис. 3. Формирование артикула PDU REM-MC

Корпус PDU REM выполнен на основе произведённого в РФ алюминиевого п-образного профиля 45 × 60 мм. В нём размещаются коммутационные элементы, электронные модули управления и измерения с разъёмами и индикаторами, розетки. Компоненты последовательно устанавливаются в профиль в порядке, определяемом моделью устройства. Гибкая конструкция позволяет комбинировать различные компоненты и легко модифицировать изделие под индивидуальные потребности заказчика.

Благодаря универсальной системе безынструментального монтажа установка PDU возможна на вертикальные органайзеры и юнитовые направляющие напольных шкафов. Это позволяет экономить полезное пространство и не перекрывать доступ к оборудованию даже в шкафах шириной 600 мм.

Основной контроллер

Для подключения датчиков и периферийных устройств на контроллере PDU REM-2MC используются клеммные колодки с ответными частями, применяемыми в промышленных решениях.

Рис. 4. Контроллер PDU REM-2MC

Контроллер нового поколения поддерживает работу со стандартными датчиками различных типов (табл. 1).

Табл. 1. Датчики, поддерживаемые PDU REM нового поколения

Рис. 5. Схема подключения устройств и датчиков к контроллеру в максимальной комплектации

Измерительный модуль MI

Ряд моделей PDU комплектуется измерительным модулем MI. Модуль в режиме реального времени измеряет параметры электропитания по каждой фазе и группе розеток. Задаваемые пользователем пороги срабатывания аварийных сигналов позволяют отслеживать возможную перегрузку контура и/или фазы. Яркий OLED-дисплей модуля отображает значения напряжения, силы тока и потребляемой мощности, состояние датчиков и внешних устройств, сетевые настройки.

Рис. 6. Измерительный модуль MI

Модули с «горячей» заменой AIOS

В PDU REM нового поколения применены модули измерения и управления AIOS (All In One Socket) с «горячей» заменой. Переустановка модулей осуществляется без применения инструмента.

Рис. 7. Модули AIOS с «горячей» заменой

PDU REM в зависимости от модификации контроллера обладают различными возможностями по измерению энергопотребления и управлению электропитанием.

Табл. 2. Функциональные возможности PDU REM-2MC. Условное обозначение в артикуле

Каскадные PDU REM

PDU нового поколения могут использоваться автономно и по схеме master/slave. Подключение по этой схеме позволяет присоединить к одному полноценному PDU до четырёх блоков CPDU (Cascade PDU) с упрощённым контроллером. Управление и мониторинг всех блоков осуществляются через master-устройство, физическая коммутация – посредством интерфейса RJ-12 по протоколу RS-485/Modbus. В системе используется только один IP-адрес. Такой подход значительно снижает расходы на инфраструктуру сети и упрощает процесс управления и мониторинга.

Поддерживаемые периферийные устройства

PDU REM-2MC поддерживают подключение внешних сенсорных дисплеев R-HTPx и цифровых замков R-LOCKx. Дисплей можно разместить на двери, стенке шкафа и любой другой поверхности в ЦОД или серверной комнате.

Для дисплея разработано специальное ПО, позволяющее отображать на экране основные контролируемые параметры и режимы работы, а также управлять розетками, электронными замками и периферийными устройствами. Предусмотрен режим кодового замка.

Рис. 8. Оборудование REM, подключаемое к контроллеру REM-2MC: цифровой термостат, HMI-дисплей и цифровой замок

В PDU REM-2MC реализована функция мини-СКУД на несколько стоек, поддерживающая до 4 замков R-LOCKx. По запросу может быть реализована интеграция с «большой» СКУД, установленной у заказчика.

PDU REM поддерживают работу с цифровыми устройствами, например:

· всеми моделями кондиционеров REM

· цифровыми термостатами R-DMTHx

· приборами учёта электроэнергии «Энергомера»

· ленточными датчиками протечки R-WLx

По запросу может быть добавлена поддержка других устройств, необходимых заказчику.

Программное обеспечение

Для PDU REM-2MC разработано новое программное обеспечение на операционной системе Linux. Дистанционные настройка и мониторинг доступны через web, командную строку (CLI/SSH), SNMP v1-3.

В результате получено стабильно работающее современное программное обеспечение с функциями мониторинга и управления питанием, сопряжения с датчиками, контроля микроклимата, постановки на охрану и снятия с охраны, загрузки конфигурации настроек и обновления.

Табл. 3. Протоколы и функции, поддерживаемые PDU REM нового поколения

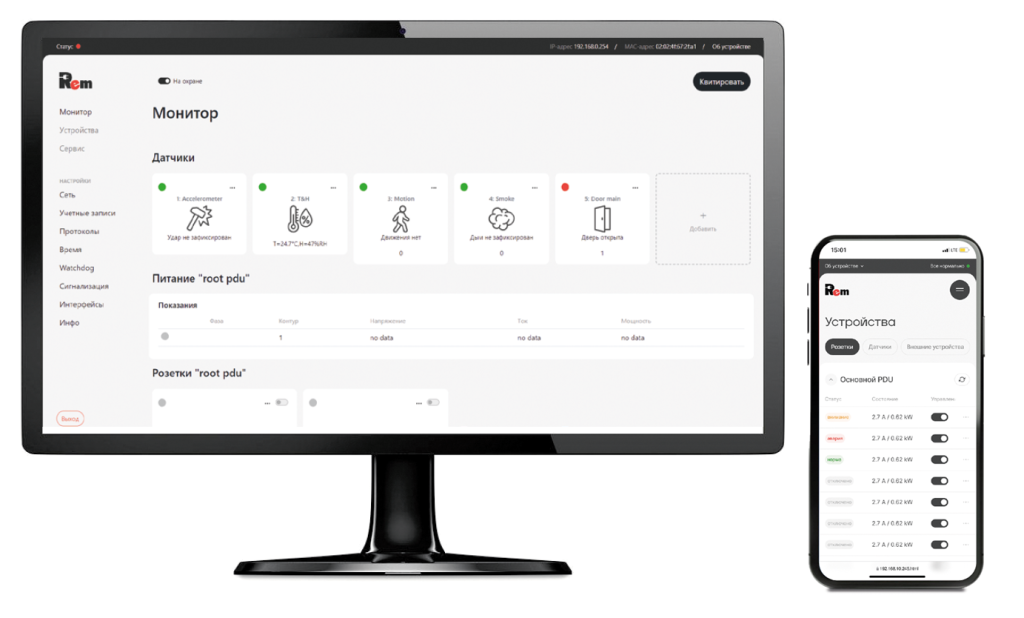

Благодаря адаптивному веб-интерфейсу для управления могут быть использованы как мониторы высокого разрешения, так и компактные устройства – смартфоны, планшеты. Основную часть экрана на странице «Монитор» занимают плашки элементов системы: розетки, датчики, внешние устройства.

Рис. 9. Внешний вид веб-интерфейса на различных устройствах

Может быть организована передача информации на верхний уровень в режиме реального времени. Благодаря реализованному протоколу SNMP возможно использование сетевых менеджеров, например, Zabbix, Nagios и др. В случае превышения пороговых значений нагрузки или параметров окружающей среды производится рассылка аварийных SNMP-trap-сообщений или уведомлений на e-mail.

Все программные продукты регулярно обновляются, их последние версии доступны на сайте www.cmo.ru.

Заключение

PDU REM-2MC уже доступны для заказа, ассортимент моделей планомерно пополняется. Несмотря на то, что новые PDU REM только представлены рынку, Производственная группа REMER продолжает работу над линейкой интеллектуальных устройств управления электропитанием и разрабатывает PDU с контроллером третьего поколения.

 Рис. 10. Контроллер PDU REM 3-го поколения, перспективная разработка

С 1 июля 2024 года снимаются с производства PDU REM-MC первого поколения. Аналоги второго поколения приведены в таблице ниже.
