Блочные пункты управления (БПУ) Elbox EMS-BCP

Блочные пункты управления (БПУ) Elbox EMS-BCP
21.04.2022 - 14:58 - Юрий Сырков

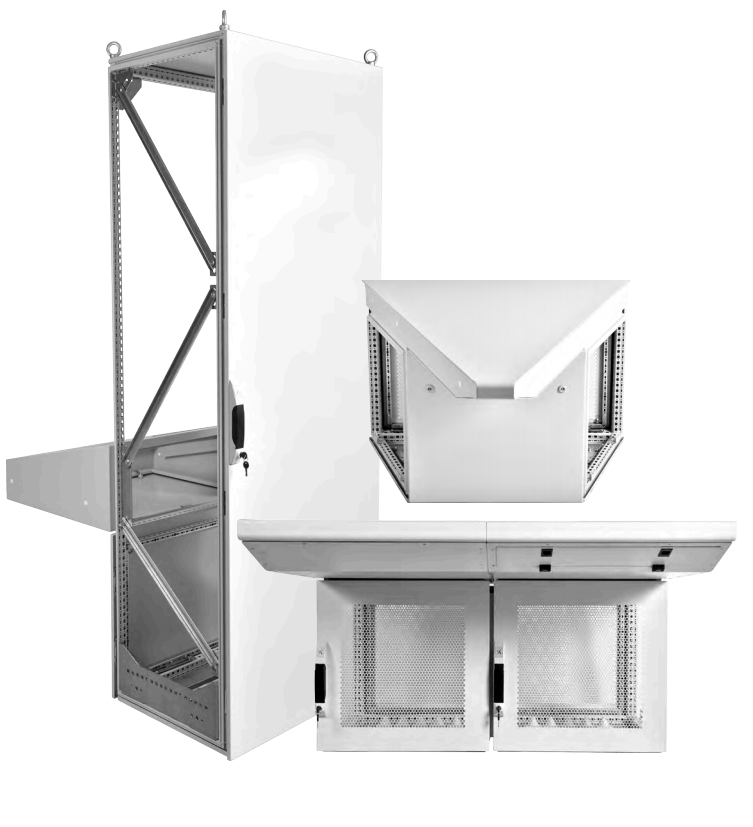

Производственная группа REMER, учитывая высокую потребность рынка, разработала блочные пункты управления (БПУ) Elbox EMS-BCP. БПУ изготовлены на базе сложного профиля Elbox MS. Большая несущая способность профиля MS и универсальная каркасная конструкция предоставляют неограниченные возможности для внутреннего монтажа оборудования, а также облегчают соединение элементов БПУ. Система монтажных профилей MS совместима с оборудованием всех ведущих производителей.

БПУ

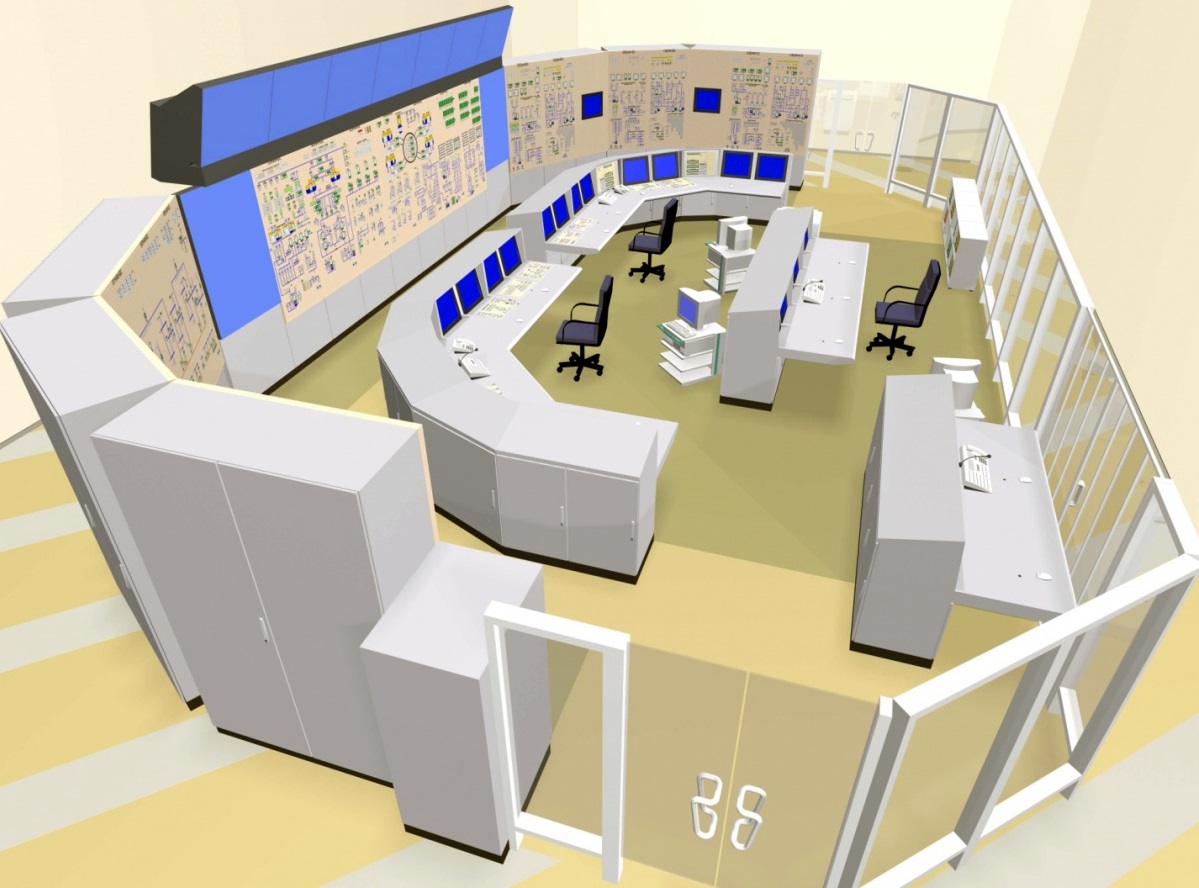

БПУ EMS-BCP – это сложное многомодульное устройство для централизованного управления агрегатами. Такие конструктивы используются на электростанциях всех типов, в ситуационных центрах и на других ответственных объектах. Сложность блочного пункта управления состоит в том, что его модули значительно различаются по форме и размеру. Только некоторые из них выполнены в привычном для шкафов формате, часть представляют собой пульты управления со столешницами, некоторые корпуса имеют уникальную форму, при этом все модули стыкуются друг с другом и полностью подходят для размещения стандартного оборудования.

На БПУ устанавливают приборы контроля, автоматики, аварийной сигнализации и дистанционного управления, системы связи с рабочими местами и центральным щитом управления, управляющие компьютерные системы. Данные о работе оборудования отображаются на вертикальных оперативных информационных панелях и мнемосхемах. В свою очередь регулирующие команды отдаются с помощью наклонных пультов управления. На БПУ находятся электрические панели блока «генератор – трансформатор», технологической защиты, регуляторов, питания, центральной сигнализации. На пульт управления выведены ключи дистанционного управления задвижками и электромоторами, с помощью которых производится пуск, синхронизация с сетью, остановка и другие операции, обеспечивающие эксплуатацию блоков как в нормальных, так и в аварийных ситуациях.


Кроме того, элементы модульной системы предназначены для компоновки резервного блочного пункта управления. С него можно аварийно остановить реакторную установку, если по каким-либо причинам невозможно сделать это с оперативного БПУ.

Защита модулей соответствует нормативным требованиям к данному типу изделий. Шкафы покрыты цинксодержащим грунтом, а поверх него – полимерно-порошковой краской. Благодаря такой обработке они приобретают высокую коррозионную стойкость и способны выдерживать приморско-промышленный тип атмосферы, отличающийся самым высоким содержанием коррозионно-активных агентов. Шкафы обладают высокой сейсмостойкостью (категория I по Нормам проектирования сейсмостойких атомных станций), выдерживают внешние механические воздействия в диапазоне от 0 до 8 баллов по шкале MSK-64.

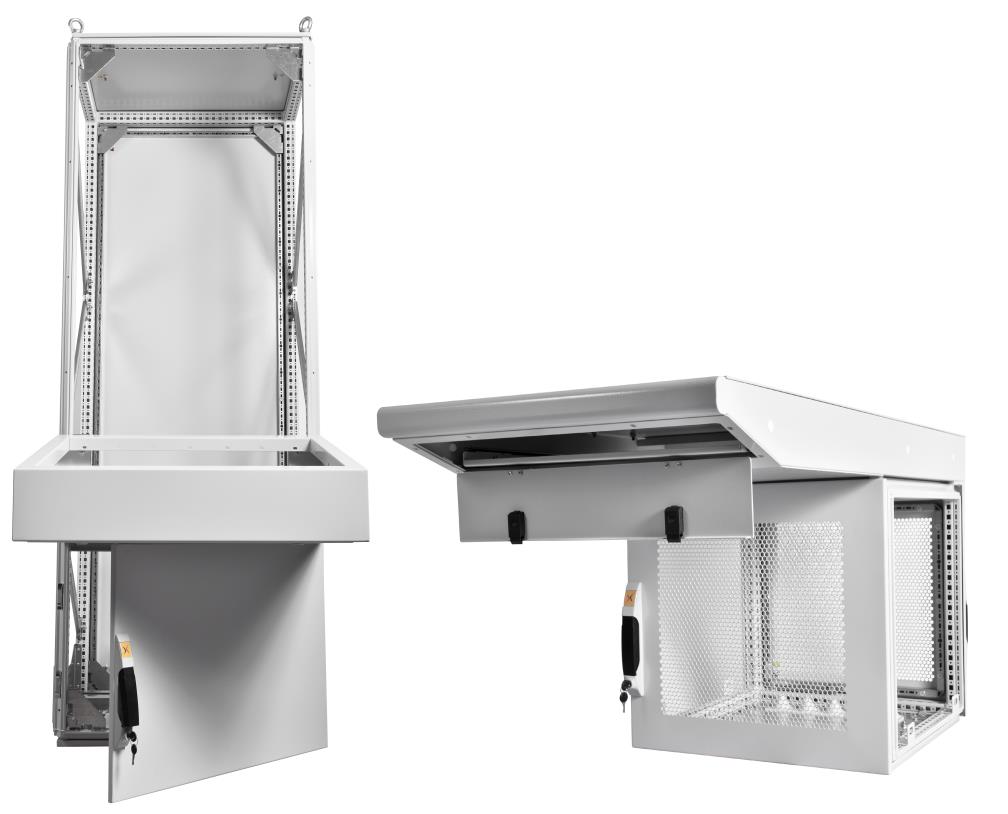

Модульная система БПУ EMS-BCP состоит из ряда компонентов, точное количество и комбинация которых определяются исходя из потребностей заказчика. В этот список входят: несколько пультов управления (сдвоенных и одинарных), шкафы (серверный, офисный, оперативного управления, вспомогательного оборудования и др.), угловые промежуточные вставки, позволяющие закруглять конструкцию. Вне зависимости от типа, формы и размера каждый шкаф оснащён боковыми креплениями для соединения с другими модулями, кроме того, в состав системы входят боковые сплошные стенки разного размера, позволяющие при необходимости закрывать шкафы с любой стороны. В основании у всех модулей находится оцинкованная панель с установленными гермовводами и полиуретановым уплотнителем. При этом все шкафы системы можно дополнительно установить на сейсмостойкий цоколь EMS-BCP-S соответствующего типоразмера.

БПУ

Модульная система состоит из следующих компонентов (количество и комбинация компонентов определяется потребителем):

Код

Артикул

Номенклатура

30144700100

EMS-BCP-1.1K

Пульт управления сдвоенный основной

30144700200

EMS-BCP-1K

Пульт управления одинарный основной

30144700300

EMS-BCP-1

Пульт управления одинарный вспомогательный

30144700400

EMS-BCP-CI

Вставка угловая промежуточная

30144700500

EMS-BCP-22.8.6

Шкаф оперативного управления (В2200 × Ш800 × Г600)

30144700600

EMS-BCP-20.6.10

Шкаф серверный (В2000 × Ш600 × Г1000)

30144700700

EMS-BCP-22.6.6

Шкаф оперативного контроля (В2200 × Ш600 × Г600)

30144700800

EMS-BCP-6.6.6

Шкаф офисного оборудования (В600 × Ш600 × Г600)

30144700900

EMS-BCP-10.6.8

Шкаф вспомогательного оборудования (В1000 × Ш600 × Г800)

30144701000

EMS-BCP-12.10.6

Шкаф основного монитора (В1200 × Ш1000 × Г600)

30561135900

EMS-BCP-W-600.x.600

Стенка боковая сплошная (В600 × Г600)

30561135901

EMS-BCP-W-1200.x.600

Стенка боковая сплошная (В1200 × Г600)

30561135902

EMS-BCP-W-2200.x.600

Стенка боковая сплошная (В2200 × Г600)

30131430200

EMS-BCP-S-600.600.100

Цоколь сейсмостойкий 100 мм для шкафов Ш600 × Г600

30131430201

EMS-BCP-S-1200.600.100

Цоколь сейсмостойкий 100 мм для шкафов Ш1200 × Г600

30131430202

EMS-BCP-S-600.1000.100

Цоколь сейсмостойкий 100 мм для шкафов Ш600 × Г1000




Более полная информация о БПУ изложена в специальном буклете.

Элементы блочных пунктов управления Elbox EMS-BCP являются заказными изделиями. Информация о цене изделия в конкретном исполнении предоставляется строго через официальных дистрибьюторов при наличии полных данных по проекту.

Вопросы о БПУ EMS-BCP направляйте на почту cmo@cmo.ru.
