ЭТЛ 35К

Товарное предложение было добавлено 17.12.2018
Фирма продавец - ООО "Портленд"

Цена: по запросу

Группа:


Заказать товар на сайте поставщика:

Фирма продавец - ООО "Портленд"

Испытательная электротехническая  лаборатория ЭТЛ 35К Комплекс определяет место повреждений силовых кабелей с использованием самых современных методов с высокой точностью, а так же проводит диагностику и испытания силовых трансформаторов и распределительных устройств.

Комплектация

Автомобиль

1.1 Автомобиль переоборудованный под лабораторию выбирается заказчиком (УАЗ, ГАЗель, ГАЗон, Fort Transit, Mersedes и др.)



тип – цельнометаллический фургон/фургон из сэндвич панелей;

внутренняя обшивка стен и потолка пластиком;

пол – автолинолеум на фанере:

два отсека (высоковольтный, отсек оператора), разделенные перегородкой-изолятором;

лючок с фиксацией в задней правой двери для вывода кабеля;

оргстекло в задней левой двери для ВВ кабеля;

тонированные стекла по бортам;

кресло оператора – сдвоенное, с ремнями безопасности;

светодиодные светильники;

наличие, размещение и содержание специальных опознавательных знаков и надписей согласно нормам Заказчика.



Опции: бензо-/дизельгенератор, автономный отопитель/тепловая пушка, теплошумоизоляция, кондиционер, антикоррозийная обработка

Модуль управления и обработки информации

2.1 Стойка

Несущая конструкция, содержащая приборную стойку, столик.

2.2 Блок управления



Предназначен для управления блоком испытания, измерителя ИДП-10, измерения входных и выходных параметров

Модуль высоковольтных испытаний

3.1 Блок высоковольтных испытаний БВИ-100

Блок высоковольтных испытаний БВИ-100 состоит из:

- блока высоковольтных испытаний  БВИ-60/50-М5,

- трансформатора высоковольтного ТВ-3.

Наибольшее выпрямленное напряжение в продолжительном режиме – 60 кВ,

Наибольший рабочий ток при выпрямленном напряжении, среднее значение - 60  мА,

Наибольшее переменное напряжение, действующее значение - 100 кВ,

Наибольший рабочий ток при высоком переменном напряжении 100 кВ, действующее значение - 100 мА.

3.2 Регулятор РНО

Регулировка напряжения блока испытания для испытания переменным напряжением

Модуль поиска мест повреждений

4.1 Блок прожига БПР-25/8

Максимальное выходное напряжение в режиме холостого хода 22 кВ,

Минимальное выходное напряжение в режиме холостого хода 1 кВ,

Количество ступеней прожига 4 (5,10,15 и 20кВ)

Количество ступеней дожига 2 (1 кВ и 0,5 кВ)

Максимальный ток блока прожига в режиме КЗ (5кВ), не менее 18 А

Потребляемый ток (ограниченный сетевым дросселем), не более 63 А

Потребляемая мощность блока прожига, не более 18  кВА

Мощность, отдаваемая в нагрузку в согласованном режиме, не менее 8,5 кВт.

4.2 Генератор акустических ударных волн ГАУВ-20-12

Максимальное напряжение – 20 кв.,12 мкФ. Режим работы – ручной или автоматический. Предусмотрен режим совместной работы с блоком прожига.

4.3 Генератор звуковой частоты ГЗЧ-2500

 максимальное напряжение – 300 в

  • максимальный ток – 100 А
  •  плавная регулировка
  • модуляция сигнала
  • 12 ступеней
  • две частоты 1024 и 2048 Гц

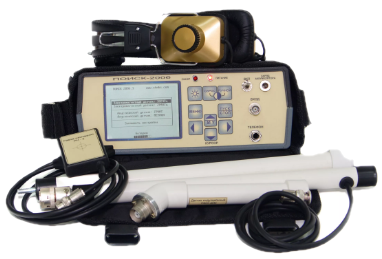

4.4 Приемник «ПОИСК-2016»

Методы  поиска повреждения – электроакустический импульсный и индукционный.

Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая ( по звуку в головных телефонах).

Наибольшая глубина залегания кабеля при определении его трассы, м,   - 10

Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:

электроакустическим методом, ±0,25;

индукционным методом (режим «петли») .±1.

Приемник Поиск-2016 и аппарат АВ-45-01 позволяют определять место повреждения оболочки кабеля из СПЭ.

4.5 Высоковольтный рефлектометр «Искра-4»



Технически характеристики:

• Максимальное измеряемое расстояние до места повреждения – 20 км.

• Минимальное измеряемое расстояние до места повреждения – 3 м.

• Дискретность измерения – 0,5 м.

• Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:

- амплитуда – от 3 до 25 кВ;

- длительность фронта, не более, 0,15 мкс;

- длительность импульса, не менее, 2 мкс.

• Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:

- амплитуда, не менее, 5 В.

• Наибольшее рабочее напряжение датчика импульсного напряжения – 60 кВ;

• USB разъем для передачи и обработки информации на компьютере.

В комплект рефлектометра входят присоединительные устройства:

• Датчик импульсного тока ДИТ-1 – 1 шт.

• Датчик импульсного напряжения ДИН-1– 2 шт.

• Сумматор и комплект кабелей – 1 кмп.

4.6 Аппарат высоковольтный АВ-45-01 (встроенный в лабораторию)



Предназначен для испытания кабелей с изоляцией из сшитого полиэтилена.

Выходное знакопеременное напряжение, кВ 1- 45

Частота выходного напряжения, Гц 0,1

Форма испытательного напряжения Косинусно-прямоугольная

Максимальная емкость объекта испытания, мкф 3

Минимальная емкость объекта испытания, мкф 0,01

Время непрерывной работы, ч 1

Относительная погрешность измерения высокого напряжения, % 3

Относительная погрешность частоты испытательного напряжения, % 3

Масса, кг,

высоковольтного блока – 54

блока управления – 3

4.7 Блок низковольтных измерений БНИ

Предназначен для измерения потерь холостого хода силовых трансформаторов; измерения сопротивления обмоток постоянному току методом вольтметра-амперметра; определения коэффициента трансформации трансформаторов в комплекте с прибором К-540-3

4.8 Измеритель параметров силовых трансформаторов К-540-3

• измерение тока и потерь холостого хода при малом напряжении;

• измерение сопротивления короткому замыканию;

• измерение коэффициента трансформации;

• определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;

• измерение сопротивления обмоток постоянному току.

Модуль безопасности и коммутации

5.1 Система обеспечения  электробезопасности

Блокировки, сирена, красный фонарь, комплект ограждения автомобиля, комплект стоек и подставок для вывешивания высоковольтных проводов, проходной изолятор.

5.2 Комплект короткозамыкателей

Содержит два короткозамыкателя с электромеханическим приводом для ручного или автоматического  заземления высоковольтных выходов электролаборатории .

5.3 Комплект барабанов и кабелей

Стойка с тремя барабанами

В/вольтный кабель 60 кв.  сечение жилы и оболочки 4 мм 2   -  (3 шт.)

Одна стойка с тремя барабанами:

Провод рабочего заземления сечением 5 кв.мм

Провод защитного заземления сечением 10 кв.мм.

Сетевой кабель 4 * 4 кв.мм .

Провод в/вольтный для испытания переменным  напряжением.

Кабель высоковольтный экранированный для измерения тангенса и измерения токов утечки разрядников.

Кабель 4 * 2,5 для подключения БНИ.

Все кабели длиной по 30 м.

Документация

6.1 На лабораторию

- Паспорт;

- Инструкция по эксплуатации;

- Схемы соединений;

- Метрологический аттестат лаборатории;

- Техническая документация на автомобиль;

- Документы для постановки на учет в ГИБДД;

Обучение, гарантия и сервис

7.1 Обучение,  гарантия и сервис

- Консультации и инструктаж специалистов заказчика правилам работы с оборудованием лаборатории.

- Гарантия на оборудование и автомобиль предоставляются согласно гарантийных обязательств заводов изготовителей, на срок не менее 12 месяцев
