ЭТЛ 10

Товарное предложение было добавлено 14.12.2018
Фирма продавец - ООО "Портленд"

Цена: по запросу

Группа:


Заказать товар на сайте поставщика:

Фирма продавец - ООО "Портленд"

Электротехническая лаборатория на базе автомобиля для испытания, отыскания мест повреждений (ОМП) в силовых кабелях до 10 кВ

Комплекс ЭТЛ 10 определяет место повреждений силовых кабелей с использованием самых современных методов с высокой точностью, а также проводит диагностику и испытания силовых трансформаторов и распределительных устройств.

Комплектация

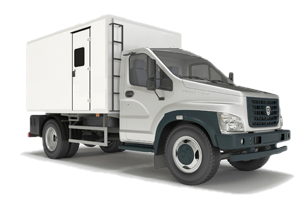

Автомобиль



1.1 Автомобиль переоборудованный под лабораторию выбирается заказчиком (УАЗ, ГАЗель, ГАЗон, Fort Transit, Mersedes и др.)



  • тип – цельнометаллический фургон/фургон из сэндвич панелей;
  • внутренняя обшивка стен и потолка пластиком;
  • пол – автолинолеум на фанере:
  • два отсека (высоковольтный, отсек оператора), разделенные перегородкой-изолятором;
  • лючок с фиксацией в задней правой двери для вывода кабеля;
  • оргстекло в задней левой двери для ВВ кабеля;
  • тонированные стекла по бортам;
  • кресло оператора – сдвоенное, с ремнями безопасности;
  • светодиодные светильники;
  • наличие, размещение и содержание специальных опознавательных знаков и надписей согласно нормам Заказчика.

Опции: бензо-/дизельгенератор, автономный отопитель/тепловая пушка, теплошумоизоляция, кондиционер, антикоррозийная обработка

Модуль управления и обработки информации

2.1 Стойка

Несущая конструкция, содержащая приборную стойку, столик, шкафчик

2.2 Блок управления







Предназначен для управления блоком испытания, прожига, дожига, генератора ГАУВ, измерения входных и выходных параметров

2.3 Высоковольтный переключатель

Переключатель вида работ

Модуль высоковольтных испытаний

3.1 Блок испытаний БВИ-60\50-М5

  • Наибольшее выпрямленное напряжение в продолжительном режиме, 60 кВ,
  • Наибольший рабочий ток при выпрямленном напряжении, среднее значение 50 мА,
  • Наибольшее переменное напряжение, действующее значение 50 кВ,
  • Наибольший рабочий ток при переменном напряжении (действующее значение) 50 мА

3.2 Регулятор РНО

Регулировка напряжения блока испытания для испытания переменным напряжением

Модуль поиска мест повреждений

4.1 Блок прожига БПР – 25/10

  • Максимальное выходное напряжение в режиме холостого хода 25 кВ,
  • Минимальное выходное напряжение в режиме холостого хода 2,5 кВ,

4.2 Блок дожига БД-2

  • Количество ступеней дожига - 3
  • Напряжение (действующее значение), кВ
  • Ток нагрузки (действующее значение), А
  • Ток, потребляемый от сети (ограничен дросселем), А – 70

4.3 Генератор акустических ударных волн ГАУВ-20-14СД

  • Максимальное напряжение – 22 кв.,7 мкФ, энергия в импульсе 1400 Дж.
  • Режим работы – ручной или автоматический.
  • Предусмотрен режим совместной работы с блоком прожига.
  • Обеспечивает работу следующими методами: импульсно-дуговым (ARC), колебательного разряда (DECAY) , волновым методом (ICE)).

4.4 Генератор акустических ударных волн ГАУВ-5



  • Максимальное напряжение – 5 кв.,
  • Емкость конденсаторов - 260 мкФ,
  • Энергия в импульсе 3250 Дж.
  • Режим работы – ручной или автоматический.
  • Предусмотрен режим совместной работы с блоком прожига

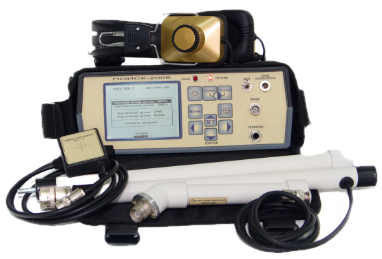

​​4.5 Генератор звуковой частоты ГЗЧ-2500 с приемником ПОИСК-2006м



  • Максимальное напряжение – 300 в, максимальный ток – 100 А, плавная регулировка, модуляция сигнала, 12 ступеней, две частоты 1024 и 2048 Гц.
  • Приемник ПОИСК-2006м предназначен для поиска повреждений любых силовых кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами.

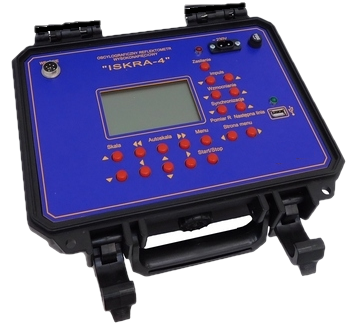

4.6 Высоковольтный рефлектометр «Искра-4»





В комплект рефлектометра входят присоединительные устройства для ОМП беспрожиговыми методами (импульсно-дуговым (ARC), колебательного разряда (DECAY), волновым методом (ICE))

Модуль безопасности и коммутации

5.1 Система обеспечения  электробезопасности

Блокировки, сирена, красный фонарь, комплект ограждения автомобиля, комплект стоек и подставок для вывешивания высоковольтных проводов, проходной изолятор.

5.2 Комплект короткозамыкателей

Содержит два короткозамыкателя с электромеханическим приводом для ручного или автоматического  заземления высоковольтных выходов электролаборатории

5.3 Комплект барабанов и кабелей

Две стойки с пятью барабанами:

- блок   барабанов с проводом защитного заземления и сетевым кабелем (длина – по 30 м.),

- блок трех барабанов с кабелями для испытания и прожига изоляции (длина – по 30 м.),

- провод высоковольтный для испытания переменным высоким напряжением (длина-30 м (в бухте)).

Документация

6.1 На лабораторию

- паспорт;

- инструкция по эксплуатации;

- схемы соединений;

- метрологический аттестат лаборатории;

- руководство по эксплуатации и сервисная книжка на автомобиль;

- документы для постановки на учет в ГИБДД.

Обучение, гарантия и сервис

7.1 Обучение, гарантия и серви

- Консультации и инструктаж специалистов заказчика правилам работы с оборудованием лаборатории.

- Гарантия на оборудование и автомобиль предоставляются согласно гарантийных обязательств заводов изготовителей, на срок не менее 12 месяцев
