Комплект-Сервис, ООО

Группа компаний «Комплект-Сервис» с 2005 года успешно занимается комплексными поставками электроизмерительных приборов на объекты энергетики. «К-С» сегодня – активно развивающаяся компания, предлагающая современные решения задач в сфере электроэнергетики, используя новейшие технологии производства.

• Проектирование и производство современных приборов, внедрение и адаптация новейших технологий в области электроэнергетики.
• Поставка цифровых электроизмерительных приборов под собственной торговой маркой КС.
• Оптовая и розничная поставка электротехнической продукции: электроизмерительных приборов, КИПиА, высоковольтного и низковольтного оборудования.
• Сервисное сопровождение.

В настоящее время в перечень изделий собственного производства входят: цифровые щитовые амперметры PA194[5]I, вольтметры PZ194[5]U, варметры PS194Q, ваттметры PS194P и многофункциональные измерительные приборы PD194.

Новое поколение цифровых электроизмерительных амперметров PA194[5]I, вольтметров PZ194[5]U, варметров PS194Q, ваттметров PS194P и многофункциональных измерительных приборов PD194 серии «Т», выпускаемых под российской торговой маркой «КС», было разработано с учетом всех последних требовании к точности измерений электрических параметров, предъявляемых ОАО «ФСК ЕЭС», ОАО «МРСК Холдинга», предприятиями нефтехимической, газовой, горнодобывающих отраслей промышленности.

Приборы применяются в промышленных системах автоматизированного контроля, регулирования и управления технологическими процессами, они просты в установке и удобны в работе.

Приборы включены в Государственный реестр средств измерений, имеют сертификаты соответствия стандартам Евросоюза и по результатам экспертной оценки декларируемых характеристик были удостоены Знака качества средств измерений специалистами испытательного центра ФГУ «Ростест-Москва».

• Приборы предназначены для измерения действующих значений силы тока и напряжения в цепях постоянного тока, действующих значений силы тока и напряжения, мощности, коэффициента мощности, частоты, энергии в однофазных и трехфазных цепях переменного тока.
• Настройка параметров осуществляется с помощью 4-х кнопок на лицевой панели и позволяет выбирать отображение на индикаторе измеряемых и вспомогательных величин, а также устанавливать параметры настройки прибора.
• 5 –ти ступенчатое регулирование яркости индикаторов.
• Интерфейс – до 2-каналов RS-485 с протоколом передачи данных Modbus RTU и скоростью обмена– 4800, 9600, 19200 бод.
• Аналоговые выходы (до 4-х: 0-5 мА, ± 5 мА, 4-20 мА, 0-20 мА, 4-12-20 мА, 0-10-20 мА).
• Релейные выходы (до 3-х).
• Дискретные входы типа «сухой контакт» (до 12-ти).
• Степень защиты по передней панели – IP66
• Большой (высота цифры 20 мм) светодиодный 1- или 3-строчный индикатор.
• Цвет индикатора: красный, желтый или зеленый.
• Рабочий диапазон температур: от -40ºС до +70ºС (относительная влажность воздуха ≤93% (при температуре +35ºС).
• Высокая вибро-ударопрочность: ГОСТ 22261-94 (п. 4.9.9, п. 7.34), ГОСТ 17516.1-90 (п. 2 ).
• Соответствие ГОСТ Р 52319-2005 («Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования») и ГОСТ Р 51522-99 («Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний») по классу А.
• Электромагнитная устойчивость: ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях».
• Продукция соответствует требованиям норм пожарной безопасности НПБ 247-97.
• Межповерочный интервал - 6 лет (для амперметров, вольтметров, ампервольтметров, частотомеров), 4 года (для варметров, ваттметров, ваттварметров, многофункциональных измерителей).
• Гарантийный срок службы – 3 года.
• Средний срок службы – 25 лет.
• Срок наработки на отказ - 200 тыс. часов (для амперметров, вольтметров, ампервольтметров, частотомеров, ваттметров, варметров, ваттварметров); 125 тыс. часов (для многофункциональных электроизмерительных приборов).

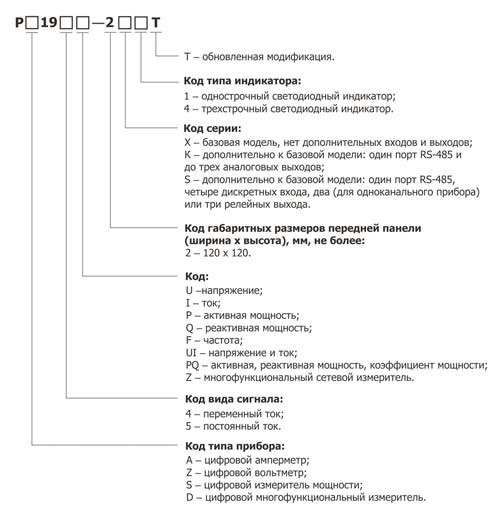

Примечание: название прибора состоит из ряда символов, каждый из которых кодирует ту или иную функцию изделия. Для правильного выбора модификаций прибора используйте таблицу типа моделей и функций.

1. Цифра в соответствующих графах для релейного и аналогового выходам и дискретному входу обозначает количество соответствующих каналов, например, 2 – прибор имеет два релейных выхода; 3 – три аналоговых выхода.

2. Цифра в графе «Тип дисплея» обозначает количество рядов в светодиодном индикаторе, например, 1 – один ряд; 3 – три ряда.

3. Символ √ в графе обозначает, что прибор имеет данную функцию.

Амперметры PA194I и PA195I предназначены для измерения силы и частоты переменного тока (PA194I) и силы постоянного тока (PA195I) в электрических цепях.

Вольтметры PZ194U и PZ195U предназначены для измерения напряжения и частоты переменного тока (PZ194U) и напряжения постоянного тока (PZ195U)

Ампервольтметры PD194UI предназначены для измерения силы и напряжения переменного тока в электрических цепях.

Частотомеры PD194F предназначены для измерения частоты переменного тока в электрических цепях.

Приборы цифровые электроизмерительные PS194P, PS194Q, PD194PQ предназначены для измерения соответственно активной, реактивной, активной и реактивной мощности в трехфазных и однофазных цепях переменного тока. Дополнительно приборы PD194PQ измеряют коэффициент мощности, частоту и действующее значение напряжения и силы переменного тока.

Приборы цифровые многофункциональные электроизмерительные PD194E, PD194Z предназначены для измерения в трехфазных и однофазных цепях переменного тока следующих величин: напряжения, силы тока, частоты, коэффициента мощности, активной и реактивной мощности, активной и реактивной энергии, максимумов среднего действующего значения напряжения и тока, максимумов активной и реактивной мощности.

Индикаторные панели DDD-KC

Индикаторы панели DDD-KC предназначены для отображения результатов измерения многофункциональных измерительных преобразователей и могут подключаться по интерфейсу RS-485 к устройствам телемеханики и ПК. Они предназначены для применения на электростанциях, подстанциях и распределительных пунктах генерирующих, сетевых энергетических компаний и на промышленных предприятиях.

Электромагнитная совместимость

Приборы соответствуют требованиям ГОСТ Р 52319-2005 («Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1.Общие требования») и ГОСТ Р 51522-99 (Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний») по классу А. Сертификаты соответствия РОСС CN.ME35.B00854, РОСС CN.ME35.B00855, РОСС CN.ME35.B00856, РОСС CN.ME35.B00857, РОСС CN.ME35.B00858.

Дополнительно проведены испытания амперметров и вольтметров переменного тока PA194I и PZ194U, варметров PS194Q, ваттметры PS194P и многофункциональных измерительных приборов PD194  на соответствие  ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях».

·         Приборы выпускаются четырех серий – Х, К, S. Серия Х – базовая и не имеет дополнительных входов или выходов. Остальные серии отличаются набором дополнительных функций, в числе которых: цифровой порт RS-485, до 3-х аналоговых выходов, до 4-х дискретных входов, до 3-х релейных выходов.

·         Приборы просты и удобны в работе. Клавиатура (четыре кнопки) на передней панели позволяет устанавливать параметры настройки прибора, в том числе диапазон показаний с учетом примененного измерительного трансформатора, значение пароля, яркость индикатора, порог включения визуальной индикации перегрузки, параметры порта связи, аналоговых и релейных выходов.

·         Выпускается 8 типоразмеров приборов. Для отображения используется 1(3)-строчный светодиодный индикатор с высотой цифры, указанной в таблице 20.

·         Степень защиты по передней панели – IP40.

·         Размер индикатора – меньше 20 мм.

Более подробную информацию смотрите на сайте www.ksrv.ru.

⁽¹⁾ Однострочный индикатор / трехстрочный индикатор

Более подробную информацию о полном ассортименте выпускаемой продукции, партнерах и ценах вы можете узнать на сайте www.ksrv.ru.
