Новое реле промежуточное низкопрофильное серии РП31

На конец 2023 года номенклатура реле промежуточного низкопрофильного с максимальным коммутируемым током до 8 А для двух переключающих и 16 А – для одного переключающего контакта не выпускается отечественной промышленностью. Есть ряд изделий, наиболее приближенных по ряду технических характеристик к данному изделию и относящихся к изделиям военного назначения, ввиду чего невозможен их массовый выпуск.

Отечественная промышленность в настоящее время выпускает малогабаритные реле с коммутируемым током до 7 А с полной локализацией и применением отечественных материалов весьма ограниченно. Они представлены изделиями РП21М, РП21МН и РП-Ир2, которые по ряду технических параметров, массогабаритным показателям, потребляемой мощности, эстетическим показателям уступают импортным образцам низкопрофильных реле.

В настоящее время в связи с развитием и широким применением микроэлектроники возросла потребность в данных реле у отечественной энергетики и промышленности. В отсутствие конкурентоспособного отечественного аналога в настоящее время потребители в больших количествах (до 285 тыс. штук в год) применяют импортные реле таких фирм, как Finder (Италия), SCHRACK (Австрия), Relpol (Польша), OMRON (Япония) и др.

Ситуацию с удовлетворением потребности в таких реле усугубили санкции со стороны ведущих стран-производителей. ООО «ВНИИР-Промэлектро» в срочном порядке в 2023 году приступило к разработке и освоению производства отечественного аналога реле вышеуказанных зарубежных фирм.

Планируется создание новой серии низкопрофильных реле РП31 для печатного монтажа, не уступающих импортным аналогам, приобретение которых в настоящее время затруднено ввиду санкционной политики ряда западных стран и отсутствия
отечественного аналога, но затребованных отечественной энергетикой и промышленностью. Данная задача будет выполнена до конца текущего года: будет налажено серийное производство реле промежуточных низкопрофильных РП31.

С октября 2022 года комплексный проект «Разработка и освоение производства серии модульных малогабаритных промежуточных реле, модулей защиты и индикации, модулей выдержки времени, модуля нормирования параметров срабатывания реле, розеток для реле и модулей, низкопрофильных реле для печатного монтажа» частично субсидируется из федерального бюджета Министерством промышленности и торговли Российской Федерации по «Соглашению о предоставлении из федерального бюджета субсидии на финансовое обеспечение части затрат на создание электронной компонентной базы и модулей» № 020-II‑2022–1125 от 23 ноября 2022 года.

В рамках реализации данного проекта уже было разработано и налажено в 2023 году серийное производство реле промежуточного модульного серии РП30 (рисунок
1), не уступающего по техническим
характеристикам
импортным аналогам.

Реле низкопрофильное РП31 (рисунок 2) для печатного монтажа находится на стадии разработки и подготовки серийного производства. По техническим характеристикам, установочным и габаритным размерам соответствует импортным аналогам и имеет возможность установки на их розетки:
— Schrack (Австрия), серия RT1 и RT2;
— Finder (Италия), серия 41.31 и 41.52;
— Relpol (Польша), серия RM84 и RM85;
— Omron (Япония), серия G2RL‑14
и G2RL‑24.

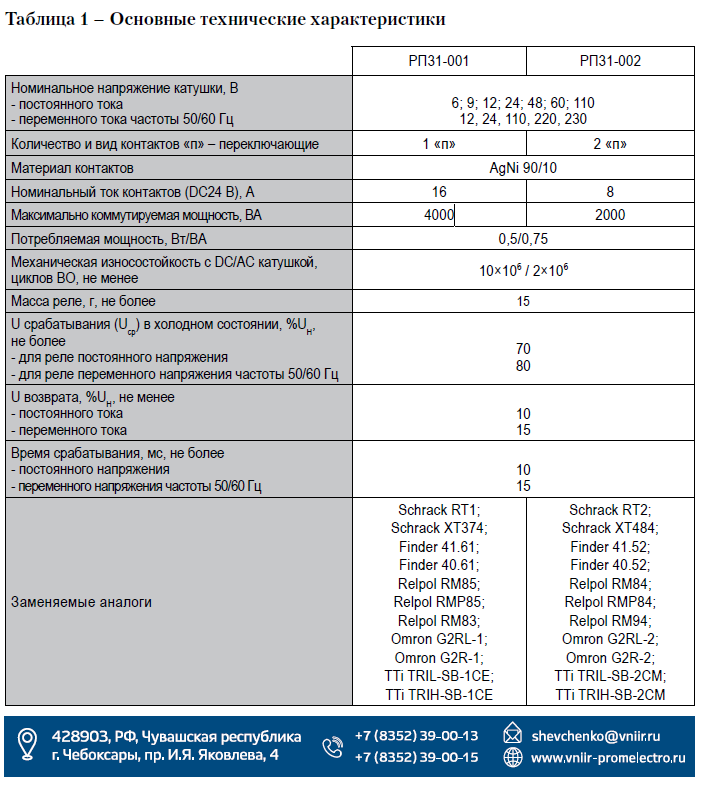

Основные технические характеристики реле промежуточного низкопрофильного серии РП31 приведены в таблице 1.

Новая серия реле промежуточных низкопрофильных РП31 по техническим параметрам полностью соответствует импортным аналогам и удовлетворяет специфическим требованиям потребителей различных отраслей промышленности, а также производителей цифровых подстанций, производителей терминалов РЗА, дуговой защиты и КИПиА.

Изделие изготавливается полностью из материалов отечественного производства, что позволяет снизить влияние санкций на выпуск данной продукции.

Подробная техническая информация размещена на сайте ООО «ВНИИР-Промэлектро»: http://www.vniir-promelectro.ru
