Защищенные светильники для опасных объектов

Опубликовано ср, 11/25/2020 - 17:39 пользователем Игнатов Дмитрий

Аварийные ситуации на опасных производственных объектах могут иметь серьезные последствия для здоровья и жизни людей, а также имущества предприятий, расположенных в зоне аварии. По степени опасности такие объекты делятся на несколько типов. Независимо от классификации, для их освещения необходимо наличие качественного осветительного оборудования, соответствующего установленным требованиям к защите.

Краткий обзор нормативной базы

4 марта 2013 года президент России В.В. Путин подписал закон № 22-ФЗ «О внесении изменений в Федеральный закон «О промышленной безопасности опасных производственных объектов», принятый Государственной думой 15 февраля 2013 года.

В документе зафиксировано понятие опасных производственных объектов, уточняются критерии идентификации, вводится классификация таких объектов, учитывающая уровень риска возникновения аварийных ситуаций и возможных последствий.

Согласно Федеральному закону, опасным производственным объектом является предприятие, цех, участок, площадка и другие производственные помещения, расположенные на его территории, на которых:



       1. Производятся, получаются, образуются, перерабатываются, хранятся, транспортируются и уничтожаются следующие вещества:

- воспламеняющиеся;

- окисляющие;

- горючие;

- взрывчатые;

- токсичные;

- высокотоксичные;

- опасные для окружающей среды.

  1. Используется оборудование, работающее под давлением, превышающим 0,07 МПа (пара, сжиженного газа, воды и других жидкостей при температурных показателях выше температуры их кипения при избыточном давлении 0,07 МПа).
  2. Используются стационарные грузоподъемные механизмы (за исключением лифтов и подъемных платформ для людей с инвалидностью), эскалаторы метро, фуникулеры и канатные дороги.
  3. Получают, перевозят, используют расплавы черных и цветных металлов, сплавы на их основе с применением оборудования, рассчитанного на максимальное количество расплава 500 кг и более;
  4. Ведутся горные работы (за исключением общераспространенных полезных ископаемых и разработки россыпных месторождений полезных ископаемых, ведущихся открытым способом без использования взрывных работ), работы по обогащению полезных ископаемых.
  5. Хранится или перерабатывается растительное сырье (в том числе зерно и комбикорм), образующее взрывоопасные пылеобразующие смеси, способные самосогреваться, самовозгораться, возгораться от источника зажигания и поддерживать горение после его удаления.

Освещение опасных объектов – это сложная и ответственная задача. На этапе проектирования осветительных систем важно обеспечить нужный уровень освещенности и правильно подобрать защищенное оборудование.

            Нормы освещения производственных помещений приведены в законодательных документах:

  • СП 52.13330.2016 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95* (с Изменением № 1). Свод правил введен в действие с 8 мая 2017 года;
  • ВСП 196-83/Минтрансстрой Отраслевые нормы проектирования искусственного освещения основных цехов промышленных предприятий Минтрансстроя. Ведомственные строительные нормы введены в действие с 1 января 1984 года.

В СП 52.13330.2016 приведен ряд общих требований к освещению промышленных предприятий. Одно из них касается коэффициента эксплуатации, учитывающего, насколько может снизиться освещенность в процессе эксплуатации осветительного прибора в результате спада интенсивности светового потока, выхода из строя его элементов или изменения светопропускающих или отражающих свойств материалов.

 В п. 5.7 Свода правил речь идет о необходимости реализации совмещенной схемы освещения в производственных помещениях с категориями зрительных работ разряда I-III. Для них соответственно применяются нормативные значения КЕО 10%, 7% и 5%.

В п. 7.2.8 этого документа говорится о том, что в цехах с полностью автоматизированным технологическим процессом необходимо организовать промышленное освещение, обеспечивающее наблюдаемость процесса работы оборудования. С этой целью следует устанавливать местные осветительные приборы.

            При организации системы освещения производственных помещений должна быть учтена категория точности зрительных работ:

  • Наивысшая (до 0,15);
  • Очень высокая (0,15 - 0,30);
  • Высокая (0,30 - 0,50);
  • Средняя (0,5 - 1,0);
  • Малая (1,0 - 5,0);
  • Грубая (более 5,0) точность.

Более детально требования, предъявляемые к проектированию систем искусственного освещения основных цехов промышленных предприятий приведены в ВСП 196-83. Ведомственные строительные нормы состоят из нескольких разделов. В каждом из них рассматривается конкретный элемент организации правильного освещения.

  1. Общие положения. Здесь приведен перечень нормативных документов, требования глав из которых должны соблюдаться в процессе проектирования освещения вновь строящихся и реконструируемых основных цехов производственных предприятий. А именно:
  • СНиП II-4-79 «Естественное и искусственное освещение. Нормы проектирования»;
  • «Правила устройства электроустановок», ПУЭ-76;
  • «Правила технической эксплуатации электроустановок потребителей», утверждннные приказом №6 Минэнерго России 13 января 2003 года;
  • «Правила техники безопасности при эксплуатации электроустановок потребителей» (в настоящее время документ недействующий). На территории РФ действуют «Межотраслевые Правила по охране труда (правила безопасности) при эксплуатации электроустановок» (ПОТ Р М-016-2001, РД 153-34.0-03.150-00);
  • «Инструкция по проектированию силового и осветительного электрооборудования промышленных предприятий»;
  • СН 357-77 «Инструкция по рациональному использованию электроэнергии и снижению затрат в промышленных осветительных установках (внутреннее освещение» (в настоящее время документ недействующий).
  1. Виды освещения. В этом разделе приведена классификация освещения цехов: рабочее, аварийное, эвакуационное, охранное и дежурное.
  2. Системы освещения. Здесь описаны системы освещения производственных помещений и случаи их применения. А именно:
  • Общее равномерное освещение используется для освещения цехов, где выполняется работа, не требующая большого зрительного напряжения. Кроме того, такой тип освещения следует применять, если на производственной площадке осуществляется наблюдение за общим ходом рабочего процесса;
  • Общее локализованное освещение применяется в случае несимметричной расстановки технологического оборудования; затенения рабочего пространства массивным, крупногабаритным стационарным оборудованием; освещения рабочих мест на механизированных и поточных линиях; освещения поверхностей, способствующих образованию бликов, которые ухудшают видимость;
  • Система комбинированного освещения означает интеграцию общего и местного освещения. Она монтируется в цехах, где выполняются точные зрительные работы, а также в тех случаях, когда к освещению предъявляются специальные требования, которые невозможно реализовать при общем освещении;
  • Переносное освещение применяется для освещения труднодоступных поверхностей. Оно должно соответствовать требованиям ПУЭ-76.
  1. Источники света. Этот раздел содержит список рекомендованных светильников.
  2. Осветительные приборы. Выбор светильников для производственных помещений зависит от условий среды, в которой они будут эксплуатироваться, с учетом технико-экономических и светотехнических требований.

Источники света, предназначенные для организации систем освещения производственных цехов с тяжелыми условиями окружающей среды, должны соответствовать требованиям степени защиты от негативного воздействия извне по следующим нормативным документам:

- ГОСТ 17677-82 (СТ СЭВ 3182-81, МЭК 598-1-86, МЭК 598-2-1-79, МЭК 598-2-2-79, МЭК 598-2-4-79, МЭК 598-2-19-81) Светильники. Общие технические условия (с Изменениями N 1, 2, 3);

- ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (код IP).

Осветительные приборы, предназначенные для установки в пожаро- и взрывоопасных помещениях, должны быть изготовлены в конструктивном исполнении со степенью защиты от воздействия внешней среды, предусмотренном «Правилами изготовления взрывозащитного и рудничного электрооборудования» Минэнерго СССР.

  1. Нормы освещенности рабочих поверхностей приведены в таблице № 2 Ведомственных строительных норм.
  2. Качество освещения. В этом разделе говорится об ограничении слепящего действия и отраженной блесткости – отражении светового потока от рабочих поверхностей в направлении глаз работающего человека, что снижает качество видимости и сглаживает контрастность между объектом и фоном.
  3. Требования к строительной части проекта осветительных установок. Этот раздел документа содержит способы и средства, необходимые для безопасного обслуживания источников света, и требования к отделке производственных помещений.
  4. Эксплуатационные требования к светильникам.

С приходом эры светоизлучающих диодов для освещения территории опасных объектов, всё чаще используют LED-светильники. Расчет освещения осуществляется с учетом норм, приведенных в указанных документах.

Светильники с характером

            В России взрывоопасные зоны классифицируются в соответствии с ГОСТ 31610.10-2012/IEC 60079-10:2002 «Электрооборудование для взрывоопасных газовых сред. Часть 10. Классификация взрывоопасных зон». Межгосударственный стандарт введен в действие с 15 февраля 2014 года.

На опасных объектах светотехническое оборудование выполняет не только основную, привычную для нас функцию, но и помогает решать сопутствующие задачи. Одной из них является предотвращение аварийных ситуаций.

В опасных закрытых пространствах промышленных предприятий светильники вынуждены работать в экстремальных условиях: при повышенной влажности и взрывопожароопасности, при наличии пыли, во время перепадов напряжения и т. п. Поэтому для освещения необходимо использовать светотехническое оборудование, полностью соответствующее установленным требованиям к защите.

К осветительному оборудованию помещений с потенциально опасной средой предъявляются достаточно жесткие требования, которым соответствуют далеко не все светотехнические приборы. В полной мере им отвечают только светильники со степенью защиты IP65, которые характеризуются следующими параметрами:

  • Цифра «6» означает, что источник света надежно защищен от проникновения внутрь корпуса пыли, грязи и посторонних твердых предметов;
  • Цифра «5» указывает на высокую степень защиты от водных струй. Это вполне достаточный уровень влагозащищенности для осветительного прибора, который устанавливается на значительной высоте и моется водой.

Корпус светильников со степенью защиты не ниже IP65 выполнен из прочных материалов. Поэтому такие приборы устойчивы к вибрациям, механическому воздействию и надежно защищены от действий вандалов. Они герметичны. Обладают повышенной прочностью, долговечностью в работе, обеспечивают высокое качество света, который не мерцает, не слепит и комфортен для глаз.

 Для освещения помещений, где есть потенциально опасные зоны, используются осветительные приборы во взрывобезопасном исполнении. В соответствии с ГОСТ 30852.0-2002 (МЭК 60079-0:1998) «Электрооборудование взрывозащищенное. Часть 0. Общие требования» светильники, отвечающие стандартам взрывозащиты, имеют маркировку Ех.

 Светотехническую продукцию с таким знаком можно эксплуатировать в жестких условиях, где существует высокая вероятность возникновения взрыва. Как правило, это помещения с высокой температурой, повышенным содержанием пыли, газа, легковоспламеняющихся и горючих веществ.

Отличительными особенностями взрывозащищенных осветительных приборов являются:

  • Корпус повышенной прочности, изготовленный из стали или модифицированного алюминиевого сплава – материалов, стойких к действию высоких температур и механическому воздействию;
  • Конструкция отличается усиленной защитой от проникновения – детали точно подогнаны друг к другу, места соединений герметизируются;
  • Наличие ударостойкого рассеивателя, выполненного из жаростойких материалов – прочного поликарбоната или боросиликатного стекла, которое кроме защитных качеств сохраняет также такие свойства, как прозрачность и светопропускная способность;
  • Герметичная внутренняя камера;
  • Степень защиты оболочки IP65, IP66, IP67;
  • Широкий диапазон рабочих температур (- 60°С + 55°С);
  • Высокие показатели теплопоглощения;
  • Защита от поражения электротоком (в низковольтном исполнении).

Качественные взрывозащищенные светильники способны выдерживать резкое повышение давления и температурных показателей. В процессе производства светотехнических устройств используются пожаробезопасные материалы.

Наружные части осветительных приборов не нагреваются выше установленной температуры, что препятствует соприкосновению горючих и взрывоопасных веществ с горячей поверхностью и предотвращает возгорание.

 Данные о классе взрывозащиты устройств содержатся в маркировке, состоящей из нескольких обозначений, прописанных в определенной последовательности.

  1. Уровень взрывозащиты. Различают:

- уровень 0 свидетельствует о том, что светильник имеет повышенную степень безопасности, изготовлен с использованием специальных мер и средств защиты от взрыва;

- защита уровня 1. Такой знак информирует, что взрывозащищенные параметры осветительного прибора обеспечиваются как при нормальном режиме работы, так и в случае аварийных ситуаций, вызванных повреждением оборудования (за исключением средств, обеспечивающих его взрывозащищенность);

- защита 2 класса. Светильники, имеющие в маркировке этот символ, сохраняют свои свойства только при условии эксплуатации в нормальном режиме.

  1. Знак соответствия стандарту взрывозащиты (Ех).
  2. Вид защиты. Различают:

- d – осветительные устройства со взрывонепроницаемой оболочкой, исключающей распространение взрыва в окружающую среду;

- е – свидетельствует о наличии дополнительной защиты против повышения температуры, возникновения дуговых разрядов и искр;

- i – информирует о искробезопасной электрической цепи, где безопасность достигается за счет ограничения энергии искры или высокой температуры. Для этой категории обязательно указывается подвид (ia, ib, ic);

- n – отсутствие искрообразования.

Также на рынке представлены модели светильников, для герметизации которых используют компаунд. Об этом свидетельствует наличие буквы m в маркировке изделия. Кроме того, выпускаются светотехнические устройства со спецзащитой (s), снижающей риск возникновения электрической искры и др.

Маркировка вида защиты может состоять не из одного, а из нескольких символов. Это возможно в тех случаях, когда разработчик модели использовал несколько защитных приспособлений или необходимо прописать их разновидность. Например, ma, mb или mc.

  1. Группа осветительного взрывозащитного оборудования. Различают:

- I. Устройства из этой группы способны работать в смеси опасных газов и горючей пыли. Возможна эксплуатация в подземных шахтах и наземных рудниках, где есть вероятность образования рудничного газа;

II. Светотехническая продукция этой группы используется в средах, где существует риск образования взрывоопасных смесей.

  1. Температурный класс. Маркировка содержит буквенное и числовое обозначения. Чем больше цифра, тем ниже температура нагрева, на которую рассчитан светильник. Различают:

- Т1 – более 450 °С;

- Т2 – от 300 °С до 450 °С;

- Т3 – от 200 °С до 300 °С;

- Т4 – от 135 °С до 200 °С;

- Т5 – от 100 °С до 135 °С;

- Т6 – от 85 °С до 100 °С.

  1. Наличие специального вида защиты. Это может быть предупреждение о возможном возникновении искрового пробоя, наличие особых требований подготовки к эксплуатации и др.

Например, на осветительных приборах марки ДСП-48-01взрывозащищенная маркировка выглядит так – 1 Ex db op is IIC T5. Это означает, что светильник соответствует следующим характеристикам:

  • 1 – уровень взрывозащиты (защита обеспечивается при нормальных и аварийных режимах, за исключением случаев повреждения средств взрывозащищенности);
  • Ех – соответствие стандарту CENELEC;
  • dp – наличие взрывонепроницаемой оболочки;
  • op is – наличие специальной защиты и маслозаполненной оболочки. Искробезопасная электросеть;
  • IIC – символы означают, что изделие предназначено для установки на промышленных объектах;
  • Т5 – нормальный температурный режим эксплуатации 100-135 °С.

Для освещения опасных объектов всё чаще применяют светодиодные технологии, что обусловлено надежностью и безопасностью ламп этой категории. Кроме того, использование LED-светильников позволяет снизить энергопотребление, благодаря чему система освещения окупается в рекордно короткие сроки.

Наряду с этим в перечень преимуществ светодиодных светильников, выпускаемых во взрывозащищенном исполнении (по сравнению с традиционными источниками света), входят:

  • меньшая электрическая мощность. Эта особенность позволяет снизить нагрузку на электросеть заказчика;
  • рабочий ток светоизлучающего диода меньше. Следовательно, меньше вероятность пробоя изоляции и образования искр;
  • способность функционировать на пониженном напряжении повышает показатели безопасной эксплуатации светодиодных светильников;
  • длительный срок использования;
  • отсутствие пульсаций;
  • огромный выбор моделей, отличающихся друг от друга формами и техническими характеристиками, позволяет выбрать нужный осветительный прибор для конкретного типа использования.

В зависимости от типа монтажа взрывозащищенные светильники бывают:

  • подвесные. Крепятся с помощью крюка к потолочной конструкции или монтажной трубе. Используются для освещения складов и помещений с высокими потолками;
  • настенные. Монтируются на вертикальные поверхности;
  • переносные. Используются, если работы ведутся на удалении от стационарных источников света.

Например, для освещения взрывоопасных зон и открытых площадок предназначен стационарный взрывозащищенный LED-светильник серии НПП-25 100 СД мощностью 15 Вт. Характерными особенностями модели являются увеличенная яркость и низкое энергопотребление. В зависимости от проекта осветительный прибор может быть укомплектован сгонами и/или штуцерами, что позволяет обеспечить необходимый тип расключения.

Технические характеристики светодиодного светильника серии НПП-25 100 СД:

  • Маркировка взрывозащиты – 1ExdIICT4;
  • Степень защиты – IP65;
  • Климатическое исполнение – УХЛ1, ОМ1;
  • Материал корпуса – алюминий;
  • Материал рассеивателя – боросиликатное стекло;
  • Класс защиты от поражения током – I;
  • Коэффициент мощности – не менее 0,98;
  • Количество светодиодов – 12 шт.;
  • Световой поток – 1 200 лм;
  • Цветовая температура – 5 000 К;
  • Индекс цветопередачи – 85;
  • Пульсация светового потока – не более 5%;
  • Диапазон рабочих температур – от -60 °С до +50 °С;
  • Габаритные размеры – 210*256*360 мм (со сгоном);

  – 210*256*240 мм (со штуцером);

  • Масса – 5,3 кг (со сгоном), 5,5 кг (со штуцером).

Аварийное освещение опасных объектов: нюансы организации

Системы аварийного освещения – это особый вид освещения, который включается при повреждении или выходе из строя рабочей сети электропитания. Его ключевая функция состоит в обеспечении гарантированного источника света в ситуациях, связанных с отказом основного освещения (в результате сбоя, повреждения светотехнического оборудования, возгорания, взрыва и других чрезвычайных ситуаций).

Аварийное освещение решает два важные задачи: помощь в экстренной эвакуации сотрудников с места аварии и продолжение и/или завершение критически важных работ на объекте, которые не могут быть прерваны.

Оперативно покинуть опасное помещение и нейтрализовать цепь технологических аварий можно с помощью специальных осветительных систем, подключенных к дополнительной сети или резервным источникам питания.

Аварийное освещение должно функционировать не только в случае полного отказа основной сети, но и при локальных отключениях отдельных осветительных приборов. Оно обеспечивает минимальный уровень освещенности и необходимо во всех помещениях, где отсутствие света может нанести ущерб здоровью людей или даже привести к смертельному исходу.

Кроме того, неполадки в работе электросети могут нарушить нормальное функционирование предприятия, остановить производственный процесс, что приведет к серьезным финансовым потерям.

Наличие систем аварийного освещения необходимо на опасных производствах, которые нельзя оставлять без электрической энергии. Перерыв в подаче электричества к объектам таких потребителей может привести к несчастным случаям, крупным авариям (вплоть до техногенных катастроф), нанесению большого материального ущерба по причине выхода из строя целых комплексов оборудования и взаимосвязанных систем.

При отключении опасного объекта от электропитания включается бесперебойное аварийное освещение производственных участков и путей эвакуации персонала. Аварийные осветительные приборы устанавливаются в коридорах, в районе каждого изменения этажа, возле эвакуационных лестниц и у выходов в безопасное место. Они помогают визуализировать возможные препятствия и рассмотреть знаки, указывающие направление движения.

Освещение участков высокого риска необходимо, чтобы защитить людей от:

  • Опасностей технологического происхождения – механизмов с движущимися деталями, открытых резервуаров с кислотами и щелочными составами, оборудования под напряжением, закрытых емкостей под высоким давлением и т. д.;
  • Опасностей, связанных с транспортными средствами, спецтехникой и высотой – зон, где работают автоматические и управляемые человеком погрузочно-разгрузочные устройства, расположены неогражденные площадки и т. д.

Кроме того, аварийные светильники обеспечивают подсветку пунктов пожарного оборудования (ППО) и пожарной сигнализации, расположенных вдоль путей эвакуации, чтобы их было легко найти и, по возможности, воспользоваться.

Аварийное освещение должно работать не менее одного часа после отключения основного. За это время можно произвести эвакуацию и корректно остановить производственный процесс. В некоторых случаях этого временного промежутка достаточно, чтобы выявить и устранить причину сбоя.

Освещение опасных участков может быть как самостоятельной подсистемой эвакуационного, так и частью резервного освещения (если после отключения основного электропитания остановка электрооборудования невозможна из-за особенностей технологического цикла).

При оборудовании систем аварийного освещения могут быть использованы осветительные приборы трех типов:

  • Непрерывного действия. Такие светильники работают постоянно, режим их работы не зависит от состояния основной сети;
  • Периодического действия – включаются в момент аварии и не выполняют функцию источника резервного света;
  • Комбинированные – это самая распространенная категория. В конструкцию прибора входит несколько ламп. Часть из них работает от основной сети, часть – подключена к резервной.

В отдельных случаях система аварийного освещения может быть создана с помощью автономных светильников, укомплектованных собственными аккумуляторами – блоками аварийного питания. БАП состоит из нескольких элементов:

  • Батарея Ni–Mh, где роль анода выполняет водородный металлогидридный электрод), или Ni–Cd (с анодом из металлического кадмия) ёмкостью, достаточной на один или три часа работы;
  • Плата зарядки аккумулятора с выпрямителем;
  • Инвертор, преобразующий постоянный ток в переменный;
  • Цепь контроля электрической сети для включения питания от аккумулятора в случае если напряжение основной сети падает ниже установленного уровня;
  • Индикатор (для визуального контроля).

В качестве примера взрывозащищенного аварийного светильника можно привести прибор серии 6009/1 (EXLUX). Светотехническое оборудование разработано на базе LED-технологии. Степень защиты устройства позволяет использовать его на участках со взрывоопасной газовой и пылевой средой.

Конструкция светильника позволяет устанавливать его на стену, в потолок или на опору. Осветительный прибор сертифицирован в соответствии с ATEX (директивы Евросоюза, описывающие требования к оборудованию и работе во взрывоопасной среде) и IECEx (схемы добровольной сертификации). Кроме того, он отвечает требованиям национальных стандартов на ключевых рынках.

Чтобы упростить монтаж, разработчик предусмотрел простую проводку. Входные напряжения варьируются от 110 В до 240 В в цепях с частотой 50-60 Гц. Заряда газонепроницаемой Ni–Cd-батареи емкостью 7 Ач достаточно для 1,5–3 часов работы прибора. При этом обеспечивается стандартное аварийное освещение, отвечающее ГОСТ IEC 60598-2-22 «Светильники. Часть 2-22. Частные требования. Светильник для аварийного освещения» и ГОСТ IEC 61347-2-7-2014. «Устройства управления лампами. Часть 2-7. Частные требования к электронным пускорегулирующим аппаратам, работающим от батарей, применяемых для аварийного освещения (автономного) (с Поправкой)».

Технические характеристики светодиодного светильника 6009/1:

  • Степень защиты IP66 / IP67;
  • Класс защиты – I (с внутренним подключением РЕ);
  • Материал корпуса – полиэфирная смола и стекловолокно;
  • Материал колпака – поликарбонат;
  • Пусковое устройство - 6046/111-111-020 LED NLE 60 Вт;
  • Цвет свечения – нейтральный белый;
  • Цветовая температура – 5 000 К;
  • Индекс цветопередачи - ≥ 80;
  • Функция автотестирования – есть;
  • Диффузор – есть.

Еще один вариант взрывозащищенного светильника аварийного освещения – Сфера МК АО. Он используется для освещения маршрута эвакуации людей в случае отказа основной сети и прекращения подачи рабочего напряжения. Конструкция корпуса предполагает накладной монтаж на твердую поверхность – стены или потолок. Светильник фиксируется с помощью четырех болтов.

Взрывозащищенное исполнение позволяет использовать прибор для организации эвакуационного освещения во взрывоопасных помещениях и зонах 1 и 2 классов и во взрывоопасных помещениях и зонах всех классов в соответствии с гл. 7.3 «Электроустановки в опасных зонах» ПУЭ 7.

Корпус прибора представляет собой взрывонепроницаемую оболочку. В зависимости от модели может быть изготовлен из сплава алюминия (обозначается маркировкой «А») или коррозионной стали (буква «Н»).

Оболочка состоит из корпуса и верхней крышки. Герметичность обеспечивается наличием резиновой прокладки. Крышка оснащена защитным стеклом, под которым расположена надпись и светорассеивающий элемент.

Осветительный прибор оборудован двумя герметичными взрывонепроницаемыми кабельными вводами, позволяющими ввести кабель с наружным диаметром 8-14 мм. Два кабельных ввода необходимы для последовательного подключения светильника в шлейф охранно-пожарной сигнализации.

В зависимости от технических особенностей проекта системы аварийного освещения Сфера МК АО может поставляться с кабельными вводами четырех видов исполнения:

- с открытым типом прокладки (К);

- с прокладкой в трубе с резьбой G½-B (T-G½);

- с прокладкой в трубе с резьбой G¾-B (T-G¾);

- бронированный кабель (Б).

            В базовую комплектацию светильника входят стальные заглушки и резиновые уплотнители для кабеля диаметром 8-10 мм и 12-14 мм. Крышка оболочки крепится к корпусу при помощи 12 винтов. С целью предотвращения самовольного отвинчивания креплений и штуцеров кабельных вводов разработчик укомплектовал изделие контргайками и пружинными шайбами.

            Роль источника света выполняют светоизлучающие диоды, подключенные к печатной плате. С учетом требований проекта осветительной системы светильник Сфера МК АО может быть изготовлен в двух вариантах – для работы в непрерывном или периодическом режиме.

            В непрерывном режиме светодиоды включены постоянно. Прибор освещает помещение как в рабочем, так и в аварийном режиме. Периодический режим действия предполагает включение осветительного прибора в момент отключения рабочего напряжения в результате возникновения нештатной ситуации. В аварийном режиме светильник работает от встроенного аккумулятора. Заряда блока питания достаточно для работы источника света в автономном режиме в течение трех часов.

Светодиодный взрывозащищенный осветительный прибор предназначен для работы от источника постоянного тока напряжением 12-27V DC. Независимо от режима эксплуатации, в рабочем состоянии свинцово-кислотный аккумулятор заряжается от основной сети. Время, необходимое для полного заряда батареи, – 24 часа.

Перед вводом прибора в эксплуатацию необходимо установить специальную перемычку на печатную плату устройства, чтобы подключить аккумулятор. При транспортировке или продолжительном хранении на складе перемычку следует снимать.

К рабочей сети прибор подключается с помощью клемм  WAGO 236 серии. Светильник оснащен специальной защитой от неправильной подачи полярности питания. Для реализации функции заземления разработчики оснастили изделие наружными и внутренними зажимами, обозначив их соответствующими знаками. Надежность креплений обеспечивается наличием контргаек с пружинной шайбой.

Технические характеристики светодиодного взрывозащищенного светильника Сфера МК АО:

  • Степень защиты – IP67;
  • Максимальный ток потребления в непрерывном режиме – не более 260 mA, в периодическом – не более 120 mA;
  • Световой поток – 150 лм;
  • Угол рассеивания светового пучка – 120°;
  • Цветовая температура – 6 000 К;
  • Вид и уровень взрывозащиты - 1ExdIIBT6Gb;
  • Тип защиты – d;
  • Материал корпуса – алюминиевый сплав или коррозионностойкая сталь;
  • Диапазон рабочих температур – от -20 °С до +60 °С;
  • Устойчивость к воздействию синусоидальных вибраций – группа N2;
  • Класс защиты от поражения электротоком – III;
  • Габаритные размеры – 340*180*50 мм;
  • Масса – не более 5,5 кг.

Свет для драйвера российской экономики

Нефтяная и газовая промышленность – ведущие отрасли топливно-энергетического комплекса России. Все объекты нефтегазового сектора относятся к категории особо опасных из-за повышенного риска пожаров и взрывов. Поэтому при проектировании освещения важно обеспечить не только нужный уровень освещенности, но и подобрать взрывозащищенную светотехнику.

Для организации системы освещения внутри помещений используются промышленные светильники разных способов крепления. В зависимости от назначения и особенностей конструкции осветительные приборы могут фиксироваться разными способами.

  • Консольное крепление. Вид монтажа, предполагающий установку светильника на отдельные самостоятельные детали – кронштейны (оголовники). Для монтажа линейных светотехнических изделий используют специальные планки. На рынке представлен широкий выбор крепежных элементов. Они могут быть для настенного и потолочного крепления, для крепления на балках, трубопроводе и трубостойке, для одного или двух светильников разных типов с углом поворота 0°/5°/10°/15°/20°/45°, универсальные в сборе, с возможностью регулировки угла наклона в двух плоскостях, прожекторные с углом вращения 0°-360° и др.

В зависимости от конструкции кронштейны делятся на четыре вида:

  • Радиусные (изготавливаются в виде крупногабаритной гнутой трубы);
  • Т-образные (состоят из деталей крестообразной формы, визуально напоминающей букву «Т»);
  • Угловые (изготавливаются из нескольких трубчатых элементов, соединенных под углом);
  • Торшерные (труба).
  • Анкерное крепление подходит для установки потолочных и настенных светильников на прочную, твердую горизонтальную/вертикальную поверхность. При монтаже используются анкерные болты, которые вставляются в предварительно просверленные отверстия определенного диаметра. В некоторых случаях функцию крепежного элемента выполняют забитые резьбовые дюбели с саморезами. Подключение к электросети осуществляется с помощью клеммной колодки, установленной в монтажный короб. Анкерный монтаж позволяет установить поворотное крепление. С помощью вращающихся шарниров можно регулировать положение светильника и таким образом менять направление светового потока.
  • Хомутное крепление. Подходит для кронштейнов, расположенных на точечных вертикальных опорах. В процессе монтажа хомутные соединения затягивают до плотного прилегания крепления к опорной конструкции. На рынке представлены хомуты с круглым (для опор цилиндрической формы) и прямоугольным (для прямоугольных и квадратных опор) сечением.
  • Крепление на тросах. Используется в тех случаях, когда нет возможности установить осветительный прибор с помощью консоли. Тросовая технология применяется в системах освещения помещений большой площади и/или с высокими потолками. Высота подвеса зависит от норм освещенности.

Крепление светотехнического оборудования на тросах имеет ряд преимуществ:

  • Позволяет устанавливать светильники разных размеров и массы;
  • Упрощает процесс монтажа осветительных приборов, которые могут освещать пространство без дополнительных опор;
  • Создает равномерное, комфортное для глаз освещение производственных помещений;
  • Регулировка высоты установки оборудования дает возможность осветить большие территории (чем выше устанавливаются светильники, тем большую площадь они способны освещать);
  • Обеспечивает возможность регулирования равномерности светового потока с помощью настройки отражателей;
  • Установка светильников на оптимальной высоте снижает риск механических повреждений светотехнического оборудования;
  • В системах промышленного освещения используются источники света повышенной мощности. Применение тросовой технологии крепления позволяет устанавливать меньшее количество осветительных приборов, что значительно снижает энергозатраты предприятия.

Оптимальным решением для освещения больших территорий может стать использование мачт с мобильной или стационарной короной. Высокие осветительные опоры позволяют организовать равномерное освещение больших по площади участков с минимальным количеством теневых зон, а также установить на них охранное оборудование. На вертикальных мачтах прожекторы и осветительные установки фиксируются с помощью скоб.

Объекты нефтегазовой отрасли, как правило, требуют работы светильников круглые сутки. Внедрение светодиодных технологий помогает решить вопрос с частой заменой традиционных ламп из-за их непродолжительного срока службы и снизить затраты на монтаж и обслуживание систем освещения.

Обширный модельный ряд современных LED-светильников полностью закрывает потребности нефтедобывающей отрасли в качественном светотехническом оборудовании. Энергоэффективные, выполненные в индустриальном стиле, они не только позволяют модернизировать территорию и производственные площадки предприятий, но еще и обеспечивают около 50% электроэнергии на объекте. Средний срок окупаемости светодиодной системы освещения составляет два года.

LED-светильники сертифицированы под специфические потребности отрасли:

  • Повышенная прочность;
  • Высокая степень защиты от проникновения пыли, влаги и мелких летучих веществ;
  • Наличие специального покрытия, устойчивого к агрессивной среде;
  • Морозоустойчивость;
  • Защита от высоковольтных импульсов;
  • Качественная оптика для минимизации слепящего действия;
  • Мгновенный запуск;
  • Стабильное свечение без мерцания;
  • Не снижающийся со временем световой поток;
  • Простота монтажа.

Взрывозащищенные светодиодные источники света для объектов добычи нефти и газа устанавливаются в прочный корпус Ех, препятствующий возникновению взрыва или возгорания. Серийно выпускаемые LED-светильники для освещения помещений, где возможна концентрация взрывоопасных соединений, можно разделить на три группы:

  1. Взрывозащищенные. Это аналог взрывозащищенного светильника ВЗГ, который ранее выпускался с лампой накаливания. Отличительной особенностью этих приборов является массивный корпус. Маркировка взрывозащиты – 1 ExdsIICT5.
  2. Светильники для I зоны взрывозащиты используются в системах внутреннего освещения цехов и производственных площадок, а также территории объекта с осветительных мачт. Маркировка взрывозащиты – 1Exmb.
  3. Светильники для IІ зоны взрывозащиты устанавливают в местах, где требуется защита от взрыва. Конструктивно могут быть выполнены с креплением на опору и в виде скобы. Маркировка взрывозащиты – 2ExnRIICT6GcX.

По оценкам аналитиков, на практике компании нефтегазовой отрасли чаще освещают свои объекты с помощью мачт и установки на них LED-светильников с узкой кривой силы света, что обеспечивает распространение хорошего светового потока на большое расстояние. Такой способ – оптимальное решение для освещения больших территорий.

Внутри помещений системы освещения обустраивают с использованием подвесных осветительных приборов с маркировкой 1Exmb. На этапе разработке проекта специалисты определяют нужную мощность ламп, количество светильников и проводят необходимые расчеты для соблюдения норм освещенности.

Для освещения взрывоопасных зон всех классов помещений и наружных установок нефтегазовой отрасли предназначены взрывозащищенные светильники ROCKET LED.

Корпус осветительных приборов выполнен из сплава алюминия без примесей меди. Внутри герметичной оболочки установлены пускорегулирующая аппаратура и светодиодный модуль. Светильники укомплектованы блоком аварийного питания.

В качестве материала для изготовления рассеивателя микропризматического или опалового типа компания-производитель использует поликарбонат. Характерными особенностями полимера являются прочность, небольшой вес и хорошая пропускная способность.

Осветительные приборы крепятся к стене или потолку с помощью монтажных пластин, которые входят в комплект поставки. Также возможен другой вариант установки – монтаж на тросовый подвес. В зависимости от проекта могут быть изготовлены модели со сквозной проводкой.

Технические и светотехнические характеристики светильников ROCKET LED:

  • Световой поток – 3 950 лм, 5 200 лм, 5 500 лм, 7 650 лм;
  • Цветовая температура – 5 000 К;
  • Тип светоизлучающих диодов – SMD;
  • Степень защиты – IP66;
  • Диапазон рабочих температур – от -60 °С до +55 °С;
  • Климатическое исполнение – УХЛ1;
  • Габаритные размеры – 953*96 мм;
  • Масса – 2,2 кг – 4,8 кг (зависит от модели).

В круге света - котельная

Котельная – это отдельное здание или небольшое помещение, в котором расположен комплекс для генерации пара и/или нагрева воды. Как правило, в котельных ощущается острый недостаток естественного освещения.

В качестве энергоносителя промышленные предприятия и владельцы частных домовладений всё чаще используют газ или жидкие горючие вещества. В основном дизельное топливо, но также могут быть различные масла и мазут.

При работе котлов в штатном режиме взрывоопасные пары не проникают во внешнюю среду, не создают угрозу возгорания или взрыва. Однако в случае неисправности оборудования топливо может улетучиваться. При этом создается опасность для здоровья и жизни людей, находящихся в помещении, поскольку в момент включения незащищенных светильников образуется искра и смесь может взорваться.

            В котельной должно быть представлено освещение трех типов:

  • Естественное. Освещение образуется в результате направленного или рассеянного света, полученного естественным путем с помощью солнечного света, проникающего в помещение через зарешеченное окно. Обеспечивает мониторинг рабочего процесса в светлое время суток;
  • Искусственное. Создается светильниками общего и местного освещения. Применяется в вечернее и ночное время, а также днем (при недостаточной видимости) в сочетании с естественным светом;
  • Аварийное. Системы аварийного освещения представлены осветительными приборами разного типа. Включаются в случае аварии или отказа основной системы освещения, позволяет перекрыть подачу энергоносителя, сообщить о нештатной ситуации, вызвать помощь и указать персоналу дорогу к выходу из опасной зоны.

Для правильного освещения котельной в проект должна быть заложена покупка взрывобезопасных светильников – для предпускового включения и организации системы аварийного освещения. Светотехническое оборудование для котельной во взрывозащищенном исполнении устанавливается в соответствии с требованиями ПУЭ-7 «Электроустановки во взрывоопасных зонах».

В п. 7.3.48 Правил сказано: «В помещениях отопительных котельных, встроенных в здания и предназначенных для работ на газообразном или жидком топливе с температурой вспышки 61°С и ниже, требуется предусматривать необходимый минимум взрывозащищенных светильников, включаемых перед началом работы котельной установки. Выключатели для светильников устанавливаются вне помещения котельной. Проводка к… светильникам должна соответствовать классу взрывоопасной зоны».

 Согласно п. 14.17 СНиП II-35-76 «Котельные установки» во встроенных котельных, работающих на топливе с температурой вспышки паров 45 °С и ниже, помимо основного освещения в нормальном исполнении, необходимо предусмотреть отдельную линию освещения из взрывозащищенных светильников, соответствующих характеристикам опасной смеси, определяемых по ПУЭ. Проводка к этим осветительным приборам должна соответствовать требованиям для взрывоопасных помещений. Выключатели в этом случае также предписывается устанавливать снаружи.

Корпус взрывозащищенных светильников для котельных должен быть изготовлен из металла. Например, из сплавов алюминия. Такой материал легче, чем сталь. Он не подвержен коррозии, способен выдержать серьезные механические нагрузки. Камера с установленным внутри источником света должна быть герметичной, что исключает контакт светотехнического оборудования с внешней средой. Такая особенность конструкции исключает образование искр и чрезмерный нагрев опасных смесей, которые могли скопить в помещении в результате неисправности котлов.

Колпак осветительного прибора может быть изготовлен из поликарбоната – сложного полиэфира угольной кислоты и двухатомных спиртов. Материал сочетает в себе механическую прочность и великолепные оптические свойства. Он обеспечивает нужный уровень освещенности, выдерживает высокое давление и сильные удары.

Вместо поликарбоната можно приобрести светильники во взрывозащищенном исполнении, со светопропускающим элементом, изготовленным из боросиликатного стекла. Материал отличается высокими показателями термостойкости и повышенной стойкостью к механическому воздействию. Он не тускнеет при повышении температурных показателей до критических значений.

На корпус взрывозащищенного светильника производители наносят обозначения, которые существенно облегчают выбор модели для предпускового и аварийного освещения котельной. Для освещения помещения котельных подойдет светотехническое оборудование:

  • 1-го уровня защиты;
  • Соответствующее международному стандарту Ех;
  • Со взрывонепроницаемой оболочкой, которая обозначается буквой d. Дополнительные варианты маркировки – n (отсутствие искрообразования) и m (герметизация компаундом);
  • Предназначенное для II категории взрывоопасной смеси;
  • С маркировкой температурного класса «Т6». Защиты, обеспечивающей безопасность светильника при температуре до 100 °С, для освещения котельной будет достаточно;
  • Наличие специальной защиты не требуется.

При выборе осветительных приборов во взрывозащищенном исполнении для монтажа аварийного освещения котельной необходимо ориентироваться на способы электропитания. Светотехническое оборудование должно работать от сети переменного и постоянного тока, а также от независимого источника тока – трансформатора, аккумулятора и т. д.

На светильниках, предназначенных для работы в потенциально опасной среде, не должно быть видимых изъянов, таких как повреждение корпуса, нарушение целостности светопропускающего элемента, признаки негерметичности, следы коррозии, расшатанный патрон и уплотнители.

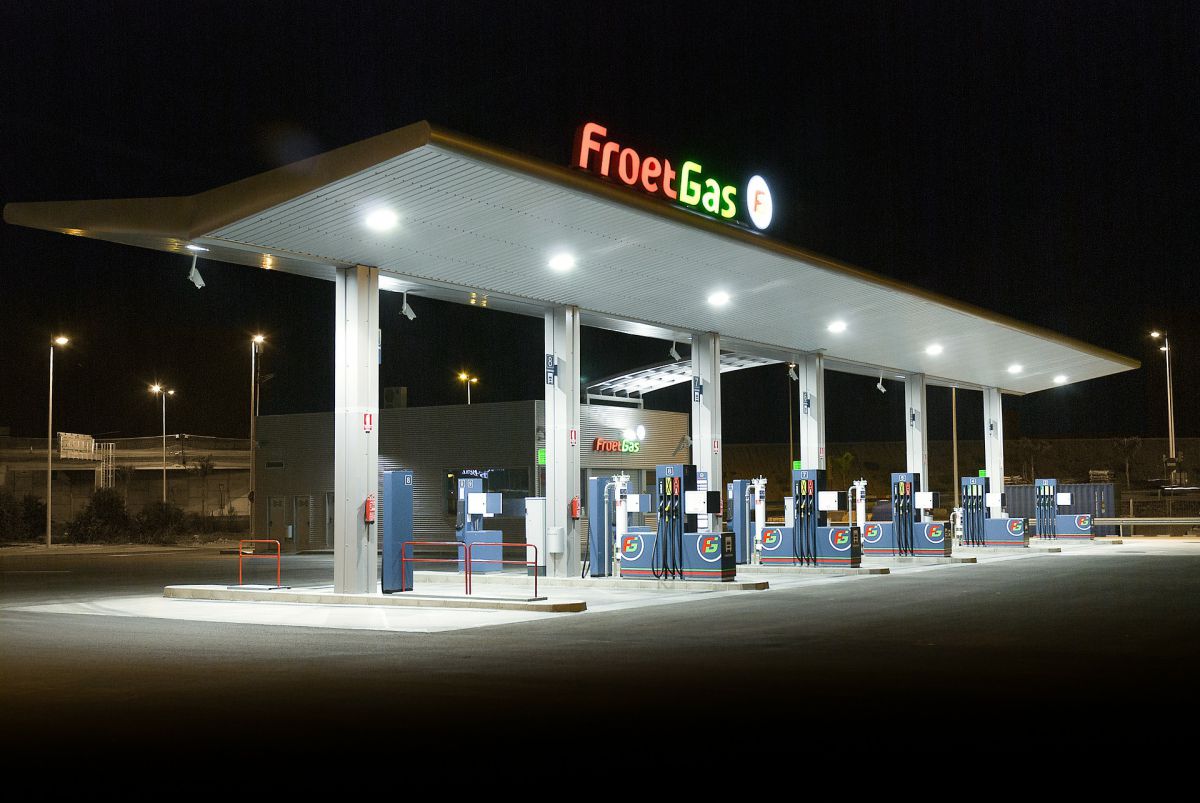

Светильники для АЗС

Автозаправочные станции являются неотъемлемой частью современной транспортной инфраструктуры. Ежедневно их услугами пользуются сотни тысяч людей. Правильно спроектированная и смонтированная из качественного светотехнического оборудования система освещения не только способствует росту продаж, но и обеспечивает безопасную работу станции.

            Электрооборудование для освещения АЗС включает в себя ряд необходимых элементов:

  • Осветительные мачты;
  • Прожекторы и светильники;
  • Лампы;
  • Молниеотводы.

Специфика деятельности автозаправочных станций предъявляет особые требования к материалам и техническим решениям, которые используются на их территории. Для осветительного оборудования это, прежде всего, требования к защите от пыли и влаги, климатическому исполнению, электрической и пожарной безопасности.

Осветительная техника должна отвечать следующим критериям:

  • Обеспечивать необходимый уровень освещенности территории;
  • Быть безопасной, иметь класс защиты не ниже IP65;
  • Органично вписываться в дизайн АЗС;
  • Соответствовать бренду топливной компании;
  • Быть экологичной и энергоэффективной.

В зависимости от площади территории заправки для ее освещения может потребоваться около 10 опор высотой 6-10 м, установленных по периметру и оснащенных консольными прожекторами. Светотехническое оборудование крепится к металлической трубе с помощью кронштейнов.

Для монтажа в навес предназначены уличные встраиваемые и накладные светодиодные светильники с рамочным креплением. Они обладают повышенной устойчивостью к пыли, дождю и брызгам, соответствуют требованиям, предъявляемым к освещению опасных объектов. Обеспечивают качественную равномерную освещенность, комфортную для клиентов и персонала. Экономичные, удобные в обслуживании (либо вообще не требующие ТО на протяжении продолжительного периода времени).

Еще одно требование к осветительным приборам – уровень взрывозащищенности. Для автозаправочных станций считается достаточным 1-й уровень защиты, обозначаемый маркировкой Ех1.

Защищенные светильники хорошо противостоят вибрации, механическим и ударным нагрузкам, работают при температуре от -40 °С до +40 °С, превосходно справляются с климатическими воздействиями и перепадами напряжения в сети. Герметичный корпус изготавливается из легкого металла, не подверженного коррозии. Он надежно защищает прибор от проникновения влаги, пыли и мелких предметов.

В качестве примера используемой модели можно назвать промышленный потолочный светильник «Эльф» ГБПЗ6 / ЖБПЗ6 / PБПЗ6. Особенности:

  • Корпус прибора изготовлен из стали и защищен порошковым покрытием;
  • Светильник оснащен силикатным ударопрочным, безосколочным стеклом, устойчивым к ультрафиолетовому излучению;
  • Степень защиты от воздействия окружающей среды IP65;
  • Отражатель выполнен из зеркального анодированного алюминия ALANOD;
  • Наличие уплотняющей прокладки, изготовленной из кремнийорганической резины, обеспечивает надежную изоляцию.

Модификации:

- ЖБП/PБП/ГБПЗ6 – c лиpoй для нacтeннoгo или пoтoлoчнoгo кpeплeния;

- ЖПП/PПП/ГППЗ6 – пoтoлoчнoe кpeплeниe;

- ЖПП/PПП/ГППЗ6 c paмкoй – пoтoлoчный вcтpaивaeмый;

- 001 – c зaщитнoй peшеткoй;

- 002 – бeз peшетки.

Еще одна модель, разработанная специально для освещения территории под навесом раздаточных колонок автозаправочных станций, – светодиодный светильник GALAD АЗС LED-80. Осветительный прибор создан на базе промышленных светильников серии Эверест.

При разработке GALAD АЗС LED-80 особое внимание было уделено безопасности и надежности светотехнического оборудования. Во многом этому способствовало применение светодиодных технологий.

Диоды не нуждаются в обслуживании, не требуют замены и не создают импульсов. Полупроводники имеют другой физический принцип работы, отличный от нити накала. Поэтому LED-лампы не греются и не на нагревают пространство вокруг себя, что особенно важно при освещении опасных объектов.

            Особенности:

  • Отсутствие слепящего действия на водителей автомобилей, подъезжающих к АЗС;
  • Безопасность;
  • Разнообразие способов монтажа прибора в подвесной потолок;
  • Светильник предназначен для эксплуатации в регионах с умеренным климатом с категорией размещения 1 (вне помещений);
  • Степень защиты – IP65;
  • Номинальная мощность – 80 Вт;
  • Коэффициент мощности – 0,95;
  • Световой поток – 6 800 лм;
  • Кривая силы света LED-светильника – косинусная.

На рынке также представлены взрывозащищённые модели светодиодных осветительных приборов для автозаправочных станций - A-AZS-50D5K (потребляемая мощность 50 Вт) и A-AZS-100D5K (потребляемая мощность 100 Вт).

Технические характеристики светильников:

  • Световой поток – 6 500 лм / 13 000 лм;
  • Цветовая температура - 5 000 К;
  • Индекс цветопередачи - ˃ 85;
  • Кривая силы света – косинусная Д;
  • Светоизлучающие диоды – SAMSUNG;
  • Степень защиты IP65;
  • Диапазон рабочих температур – от -45 °С до +50 °С;
  • Габаритные размеры – 600*210*110 мм;
  • Масса - 3 кг / 6 кг;
  • Ресурс работы – 100 000 часов.

Переносные взрывозащищенные светильники

Для организации временного местного освещения рабочей зоны опасных объектов в условиях удаленности от стационарных источников света могут быть использованы взрывозащищенные переносные светильники. В некоторых случаях они выполняют роль искусственного источника света при проведении ремонтных и аварийных работ повышенной опасности.

Нередко их используют в качестве индивидуального осветительного прибора на нефтеперерабатывающих производствах, АЗС, в газовом хозяйстве, шахтах и других зонах, где существует риск образования взрывоопасных газовых смесей или горючей пыли. Такие светильники устойчивы к механическим повреждениям. Сохраняют работоспособность даже в экстремальных ситуациях.



Отличительные признаки:

  • Прочный металлический корпус;
  • Рассеиватель света, изготовленный из жаростойкого материала;
  • Герметичная внутренняя камера;
  • Степень защиты от воздействия окружающей среды – IP65, IP66, IP67;
  • Диапазон рабочих температур – от -60 °С до +60 °С;
  • Защита от поражения электротоком;
  • Безопасность при сильном нагреве поверхности.

Современные предприятия для освещения зон опасных объектов всё чаще используют LED-светильники. Это объясняется надежностью, безопасностью и энергоэффективностью светодиодных технологий. Светодиодные лампы позволяют экономить до 70% электрической энергии в сравнении с традиционными источниками света.

Взрывозащищенные переносные LED-светильники серии СГР07. Осветительные приборы четвертого поколения предназначены для освещения наружных установок, производственных площадок и других помещений опасных объектов, где возможно присутствие взрывоопасных веществ, согласно маркировке взрывозащиты (ГОСТ 30852.13-2002 (МЭК 60079-14:1996) Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)).

Низкий коэффициент пульсации источника света позволяет использовать прибор для освещения ремонтных и аварийных работ повышенной ответственности.

Корпус светильников серии СГР07 изготовлен из коррозионностойкого модифицированного алюминиево-кремниевого материала, который не поддается воздействию химических веществ, в том числе и солевого тумана. Сплав лишен таких недостатков, как химическое и физическое старение полимеров. Срок службы корпуса превышает 25 лет.

На оболочку наносится антистатическая полимерно-эпоксидная порошковая краска светло-серого цвета, обладающая высокими антикоррозионными свойствами. Такие краски применяются для окрашивания изделий, которые должны обладать высокой механической и физической стойкостью. Важное качество эпоксидного покрытия – возможность быть абсолютно матовым. Это свойство используется для окрашивания изделий, где образование отблесков недопустимо.

В корпусе светильников расположены два отверстия, которые предназначены для установки взрывозащищенных кабельных вводов. Вводная коробка оснащена клеммами для подключения питания. Наличие дополнительных крепежных элементов внутри вводной коробки обеспечивает возможность группового подключения.

Корпус представляет собой герметичную, заполненную воздухом камеру, внутри которой установлены светодиодные платы. Он надежно защищен от проникновения влаги, пыли, мелких твердых предметов, не запотевает при изменении температуры или влажности окружающей среды.

Светопропускная часть осветительного прибора изготовлена из ударопрочного жаростойкого стекла, отличающегося высокой пропускной способностью. Этот элемент конструкции светильника обладает высокой механической прочностью. Он износоустойчив, стойко переносит перепады температуры и действие химических веществ.

Разработчик серии оснастил изделие сверхъяркими солнечно-белыми светоизлучающими диодами нового поколения с высоким КПД и световым потоком ~155лм на 1 Вт.

Качество дополнительных материалов, которые используются в процессе производства светильников серии СГР07 (например, клей, конформное покрытие, смазка, компаунд, уплотнители), была подтверждена длительными стендовыми испытания. Результаты тестов показали, что эти материалы не снижают уровень светового потока, не влияют на производительность светотехнического оборудования и длительность срока его службы.

Прибор изготовлен в соответствии с требованиями:

- ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования (с Поправкой);

- ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP) (Издание с Поправкой);

- ГОСТ Р МЭК 60079-7-2012 Взрывоопасные среды. Часть 7. Оборудование. Повышенная защита вида «е»;

- ГОСТ Р МЭК 60079-18-2012 Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты «герметизация компаундом m;

- ГОСТ IEC 60079-31-2013 Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками t (с Поправкой);

- ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования» (с изменениями на 9 декабря 2011 года);

- ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»;

- ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

Основные характеристики светильников серии СГР07:

  • Диапазон рабочих температур – от -60 °С до +60 °С;
  • Степень защиты – IP66;
  • Резьба на присоединительных отверстиях – метрическая 2х 20х1,5;
  • Коэффициент мощности – до 0,98;
  • Коэффициент пульсации – менее 5%;
  • Кривая силы света – косинусная Д;
  • Угол половинной яркости – 110°-120°;
  • Класс защиты от поражения электротоком – I;
  • Климатическое исполнение – УХЛ1 (в зависимости от индивидуальных требований заказчика возможны другие варианты);
  • Светоизлучающие диоды – NICHIA.

Взрывозащищенные переносные светильники серии ПТЭ-ЕхД. Защищенная светодиодная ручная фара предназначена для использования в качестве переносного источника света на опасных объектах, где существует риск образования взрывоопасных газообразных смесей. Также может выполнять функцию стационарного светильника. Соответствует требованиям технического регламента Таможенного союза ТР ТС 012/2011, что подтверждено сертификатом.

Область применения:

  • Предприятия нефтегазовой отрасли;
  • Химические заводы;
  • Черная и цветная металлургия;
  • Электроэнергетика (электростанции, котельное хозяйство);
  • Горнодобывающая промышленность;
  • Среднее машиностроение (ГОК и др.);
  • Целлюлозно-бумажная промышленности и др.

Корпус прибора изготовлен из алюминиевого сплава. С учетом индивидуальных требований заказчика на его поверхность может быть нанесено антистатическое полимерно-эпоксидное покрытие.

В базовую комплектацию модели входит один кабельный отвод и две заглушки типа d. В случае необходимости прожектор может быть доукомплектован трубным вводом, дополнительным кабельным вводом типа d, комбинированным подвесом на трубу G¾ʺ.

Основные характеристики светильников серии ПТЭ-ЕхД:

  • Маркировка взрывозащиты – 1 Ex d IIC T6 Gb 1, Ex d IIB T6 Gb;
  • Диапазон рабочих температур – от -60 °С до +40 °С;
  • Степень защиты – IP65;
  • Источник света – светоизлучающий диод;
  • Коэффициент пульсации светового потока – менее 0,05%;
  • Цветовая температура – 5 000 К;
  • Устойчивость к вибрационным нагрузкам – степень жесткости I (по ГОСТ16962.2-90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам);
  • Класс защиты от поражения электротоком – I;
  • Климатическое исполнение – УХЛ1 (в зависимости от индивидуальных требований заказчика возможны другие варианты);
  • Габаритные размеры – не более 170*250 мм;
  • Масса – не более 2,5 кг.

Взрывозащищенные переносные светильники серии PXP Ex отличаются эстетичным внешним видом и компактными размерами. Предназначены для освещения небольших по площади помещений в опасных зонах и открытых площадок. Например, туннелей, модульных зданий и узлов, спецсооружений и др.

            Корпус представляет собой герметичную камеру, изготовленную из алюминия. Защиту от коррозии обеспечивают анодирование и лакокрасочное покрытие серого или оранжевого цвета.

Оптические детали могут быть выполнены из светостабилизированного поликарбоната или боросиликатного стекла. В случае необходимости осветительный прибор можно доукомплектовать вторичной оптикой, что позволяет переносной светильник трансформировать в переносной прожектор с любым углом кривой силы света.

Модификация ПВГ (горизонтальный ввод кабеля) или ТР (транзитное исполнение) позволяют выбирать схему подключения, удобную для решения конкретной задачи. Способ крепления светильника на универсальной скобе или на планке помогает выбирать оптимальный угол наклона и фокусировать поток света на нужном участке.

Основные характеристики светильников серии PXP Ex:

  • Маркировка взрывозащиты – 1 Ex d IIC T6Gb Х;
  • Мощность – 12 Вт, 24 Вт, 36 Вт;
  • Источник света – светоизлучающий диод;
  • Цветовая температура – 3 200 К – 4 500 К;
  • Степень защиты IP67;
  • Коэффициент пульсации светового потока – 3%;
  • Диапазон рабочих температур – от -60 °С до +55 °С;
  • Класс защиты от поражения электротоком – I;
  • Вид климатического исполнения – ОМ1, УХЛ1;
  • Габаритные размеры –

- светильник мощностью 12 Вт – 144*144*84 мм;

- светильник мощностью 24 Вт – 166*166*84 мм;

- светильник мощностью 36 Вт – 190*190*84 мм;

  • Масса – 1,3-1,5 кг.

Защищенные светильники для безопасного судоходства

Эксплуатация осветительных приборов и прожекторов на морских судах и нефтедобывающих платформах подразумевает ряд характерных особенностей. В связи с этим к технологии производства судовых источников света предъявляются особые требования. По этой причине такие светильники сертифицируются Российским морским регистром судоходства (РМРС).

Сертификация классификационного общества направлена на обеспечение безопасного судоходства, безопасности людей на море, надежности перевозки грузов, а также на предотвращение загрязнения окружающей среды.

С учетом целей РМРС выбраны и объекты наблюдения. Так, сертификации подлежат услуги и продукция, которая будет использоваться на морских судах, нефтяных платформах, верфях и доках.

Сертификат РМРС – это скорее народное название документа. В действительности в системе сертификации организации существует несколько основных видов свидетельств:

  • Свидетельство о типовом одобрении подтверждает факт соответствия изделий, оборудования и типовых технологических процессов нормативам Морского регистра. Документ также свидетельствует об их качестве, безопасности для жизни, здоровья и имущества как экипажа, так и пассажиров.
  • Свидетельство о признании изготовителя подтверждает, что компания выпускает материалы, оборудование и другие изделия для доков, морских судов и других плавучих сооружений в соответствии с требованиями Морского регистра.
  • Свидетельство о признании информирует о том, что оказываемые организацией услуги соответствуют требованиям РМРС.

Взрывозащищенные светильники и прожекторы, предназначенные для установки на морских стационарных/плавучих, нефтяных/газовых платформах, а также на судах для перевозки пожароопасных грузов, сертифицируются отдельной категорией.

Уровень взрывозащиты прибора подбирается с учетом взрывоопасности объекта и вероятности формирования взрывоопасной среды при проведении регламентных работ. Использование стандартной светотехнической продукции в опасных зонах является прямым нарушением норм безопасности.

Конструкция светильников во взрывоопасном исполнении должна быть стойкой к резкому повышению давления внутри оболочки. Кроме того, температура корпуса должна быть ниже температуры воспламенения газообразных смесей при работе во взрывоопасной среде.

Взрывобезопасные светильники, как правило, используются для локального освещения палубы, или для организации общего освещения в помещениях. В системах освещения открытых территорий применяются газоразрядные или светодиодные защищённые от взрыва прожекторы.

В число основных морских объектов, где необходимо применение взрывозащищенного светотехнического оборудования, входят плавучие заправочные станции (бункеровщики), места бункеровки, химические и нефтеналивные терминалы, нефтедобывающие платформы, нефтетанкеры и газовозы, предназначенные для транспортировки сжиженного газа.

Основными потребителями защищенных осветительных приборов являются предприятия с потенциально опасной средой, где важно поддерживать правильный технологический режим, влажность и температуру. Некоторые типы производств невозможно представить без пыли, мелких частиц и влаги, поэтому любое светотехническое оборудование должно быть надежно защищено от их проникновения.

Кроме того, на промышленных предприятиях, наряду с цехами и производственными площадками, существует множество непроизводственных зон и помещений, где создается потенциально опасная среда для здоровья и жизни людей. Освещение таких участков с помощью качественных защищенных светильников, организация резервного и аварийного освещения становятся залогом безопасности персонала.

Рубрика библиотеки:
