Новые реле модульные серии РП30

Новые реле модульные серии РП30
24.03.2023 - 13:00 - Игнатов Сергей

На конец 2022 года номенклатура малогабаритных промежуточных реле с максимальным коммутируемым током до 7 А выпускаемых отечественной промышленностью с полной локализацией и применением отечественных материалов весьма ограничена и представлена РП21М, РП21МН и РП-Ир2.

Реле промежуточное серии РП21М является разработкой 80‑х годов 20 века, а реле РП-Ир2 – начала 21 века.

Однако к настоящему времени в связи с широким применением микроэлектроники реле перестали удовлетворять требованиям потребителей, в первую очередь по массогабаритным показателям, потребляемой мощности, эстетическим показателям, а также ввиду отсутствия ряда исполнений и отсутствия модулей защиты и индикации.

В отсутствие конкурентоспособного отечественного малогабаритного реле в настоящее время потребители в больших количествах (до 500 тыс. штук в год) применяют импортные реле таких фирм как «Finder» (Италия), «SCHRACK» (Австрия), «Relpol» (Польша) «OMRON» (Япония) и др.

Ситуацию с удовлетворением потребности в таких реле усугубили санкции со стороны стран-производителей. ООО «ВНИИР-Промэлектро» в срочном порядке в 2021 году приступило к разработке и освоению производства отечественного аналога реле вышеуказанных зарубежных фирм. Данная задача была выполнена и с начала 2023 года налажено серийное производство реле модульных серии РП30.

С октября 2022 года комплексный проект «Разработка и освоение производства серии модульных малогабаритных промежуточных реле, модулей защиты и индикации, модулей выдержки времени, модуля нормирования параметров срабатывания
реле, розеток для реле и модулей, низкопрофильных реле для печатного монтажа» частично субсидируется из федерального бюджета Министерством промышленности и торговли Российской Федерации по «Соглашению о предоставлении из федерального бюджета субсидии на финансовое обеспечение части затрат на создание электронной компонентной базы и модулей» № 020-II-2022–1125 от 23 ноября 2022 года.

В рамках проекта планируется создание двух групп продукции:
1) модульных малогабаритных промежуточных реле серии РП30, модулей защиты и индикации, модулей выдержки времени, модуля нормирования параметров срабатывания реле, розеток для реле и модулей;
2) низкопрофильных реле для печатного монтажа РП31.

Внешний вид реле модульного серии РП30 и реле низкопрофильного РП31 приведены на рисунке 1.

Рисунок 1 – Общий вид



Реле модульное РП30                                                                                                              Реле низкопрофильное РП31 для печатного монтажа

Реле низкопрофильное РП31 для печатного монтажа по техническим характеристикам, установочным и габаритным размерам соответствует импортным аналогам и имеет возможность установки на их розетки:
– «Schrack» (Австрия), серия RT1 и RT2;
– «Finder» (Италия), серия 41.31 и 41.52;
– «Relpol» (Польша), серия RM84 и RM85;
– «Omron» (Япония), серия G2RL- 14 и G2RL-24.

Конструктивно реле модульное серии РП30 состоит из розетки Р30, на которую устанавливают реле промежуточное РП30 и модули серии М30, представляющие собой единую конструкцию реле модульного РП30, РП30Н, РП30НМ или РП30-В, в зависимости от типов установленных модулей или их отсутствия.

Список отдельных модулей (рисунок 2):



Розетка Р30                                                                      Реле промежуточное серии РП30                 Модули серии М30



1) реле промежуточные РП30 и РП30Н, предназначены для преобразования электрической энергии, подаваемой на катушку управления, в механическое перемещение электрических контактов с изменением их коммутационного состояния. Оснащен механическим рычагом с опцией фиксации для проверки состояния контактов без подачи напряжения на обмотку, а также электромеханическим индикатором состояния контактной системы. Имеется исполнение РП30Н с нормированным напряжением срабатывания (0,6–0,7) Uном;

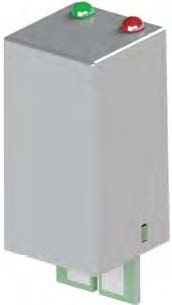

2) модули защиты и индикации серии М30 в различных конструктивных исполнениях для предохранения катушки реле от перенапряжений, защиты от помех в сети питания, возникающих при срабатывании реле и световой индикации состояния реле;
3) модули выдержки времени М30-В оснащены встроенной защитой от перенапряжения, защищены от помех в сети питания, имеют световую индикацию питания и состояния реле и обеспечивают выдержку времени от 0,1 с до 10 ч с под диапазонами (0,1–1 с; 1–10 с; 0,1–1 мин; 1–10 мин; 0,1–1 ч, 1–10 ч) и имеют исполнения с нормированным напряжением срабатывания (М30Н-В);
4) модуль М30Н для обеспечения нормированного напряжения срабатывания (0,6–0,65) Uном оснащен встроенной защитой от перенапряжения, защитой от помех сети питания и имеет световую индикацию состояния реле;
5) розетка Р30, обеспечивает подключение реле с модулями серий М30, М30Н и М30-В.

Реле промежуточное РП30 унифицировано по шагу выводов с импортными реле (Schrack серии PT570000 и PT900009, Finder серии 55, Relpol серии R4N, ABB серии CR-M, РП-Ир2 и другими) аналогичного назначения, что позволяет устанавливать его на их розетки с обеспечением его надежной фиксации.

Новая серия реле модульных РП30 превосходит по отдельным показателям импортные аналоги. Имеет дополнительные исполнения по токовому питанию (23 исполнения). Наличие модулей выдержки времени М30-В, которые расширяют функциональные возможности реле.

Реле РП30 удовлетворяет специфическим требованиям потребителей различных отраслей промышленности, а также производителей цифровых подстанций, производителей терминалов РЗА, дуговой защиты и КИПиА.

Реле модульные РП30Н и РП30НМ являются единственными из отечественных реле, которые обеспечивают нормированные параметры срабатывания ((0,6–0,7) Uном – РП30Н и не имеют зарубежных аналогов по (0,6–0,65) Uном – РП30НМ) при минимальных габаритных размерах и минимальной потребляемой мощности, что востребовано в энергетике в цепях управления оперативным питанием.

Изделия изготавливаются из материалов отечественного производства, что позволяет снизить влияние санкций на выпуск данной продукции.

Подробная техническая информация размещена на сайте ООО «ВНИИР-Промэлектро.
