Необслуживаемый активный соляной электрод «Н-УДАВ»

Активное соляное заземление (электролитическое заземление) — современный вид заземления, специально разработанный для использования в высокоомных грунтах или в условиях ограниченной площади для размещения контура заземления. В основе лежит принцип искусственного увеличения электропроводности грунта вокруг электрода за счёт образования электролита из соляного наполнителя и замены околоэлектродного грунта низкоомным катализатором.

Учитывая пожелания заказчиков и эксплуатирующих организаций, в 2018 г. компанией «ВОЛЬТ-СПБ» было запущено производство необслуживаемого активного соляного электрода серии «Н-УДАВ». Это единственный на сегодня тип электролитического заземления, не требующий эксплуатационных затрат. В верхней части необслуживаемого электрода находится соляной модуль с запасом наполнителя, который обеспечивает нормальную работу заземлителя на протяжении всего срока службы.

Срок службы необслуживаемого активного соляного электрода – 30 лет.

НАЗНАЧЕНИЕ

Активные соляные электроды предназначены:

• для использования в качестве заземлителей в грунтах с высоким удельным сопротивлением (многолетнемёрзлые, крупнообломочные, скальные, песчаные и другие). Обеспечивают достижение нормируемой величины сопротивления контура заземления минимальным количеством электродов с низкими затратами, по сравнению с классическими способами заземления;
• для использования в качестве заземлителей в условиях ограниченной площади для устройства ЗУ. Обеспечивают достижение нормируемой величины сопротивления контура заземления на минимальной площади.

ПРИНЦИП РАБОТЫ

Принцип работы активного соляного электрода основан на искусственном увеличении электропроводности грунта за счёт применения соляного наполнителя «СНАП-24» и локальной замене околоэлектродного грунта низкоомным катализатором «ГАК-30».

Увеличение электропроводности грунта обеспечивается за счёт образования электролита при взаимодействии соляного наполнителя «СНАП-24» с влагой из окружающего грунта. Наличие электролита значительно снижает удельное сопротивление грунта и исключает его промерзание, позволяя сохранять неизменным сопротивление заземляющего устройства круглогодично.

Замена грунта вокруг электрода низкоомным катализатором увеличивает его токоотдающую поверхность и улучшает растекание тока, снижая при этом сопротивление активного соляного электрода.

ХАРАКТЕРИСТИКИ:

• диаметр электрода: 60 мм;
• толщина стенки: не менее 4 мм;

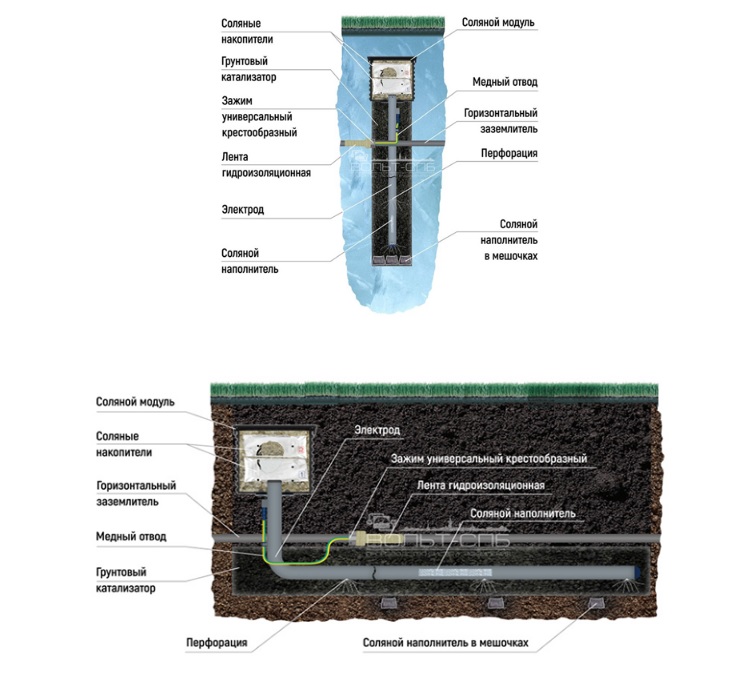

• исполнение: вертикальное / горизонтальное;
• длина электрода: 3/6/9/12 м, электроды длиной 9 м, 12 м изготавливаются исключительно модульного типа (длина модулей 3 м, 6 м, модули соединяются между собой при помощи фланцевого соединения);
• материал электрода: нержавеющая сталь (рекомендуемый) / оцинкованная сталь;
• способ подключения к проводнику: медный отвод (стандартно) / полосовая сталь (опционально);
• тип электрода: необслуживаемый (на весь срок эксплуатации);
• модуль соляной: «Н-01» (для электродов длиной 3 м и 6 м) / «Н-02» (для электродов длиной 9 м и 12 м);
• срок службы: 30 лет.

КОМПЛЕКТНОСТЬ:

• Электрод (1 шт.);
• Соляной наполнитель «СНАП-24»;
• Грунтовый катализатор «ГАК-30»;
• Соляной модуль «Н-01» (1 шт.);
• Зажим универсальный крестообразный (1 шт.);
• Лента гидроизоляционная (1 шт.);
• Паста контактная проводящая (1 шт.);
• Набор инструментов для монтажа:
• Паспорт (1 шт. на партию);
• Инструкция по монтажу (1 шт. на 1 ящик);

Состав и масса комплектов активных соляных электродов меняются в зависимости от длины и типа электрода.

УПАКОВКА

Мы уделяем большое внимание упаковке продукции, чтобы обеспечить ее сохранность до момента проведения монтажа.

Комплектующие изделий поставляются во влагозащищенных деревянных ящиках, электроды поставляются в обрешетке. Грунтовый катализатор «ГАК-30» и соляной наполнитель «СНАП-24» упаковываются в бумажные трехслойные или полиэтиленовые мешки и укладываются в деревянные влагозащищенные ящики.

При поставке в районы Крайнего Севера активное соляное заземление поставляется в упаковке согласно ГОСТ 15846-2002 «Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение».

ШЕФМОНТАЖ

«ВОЛЬТ-СПБ» предоставляет услуги по шефмонтажу активных соляных электродов. В рамках услуги специалисты компании осуществляют техническое руководство и надзор за ходом проведения работ по монтажу электродов, контроль за соблюдением требований рабочей документации и инструкции по монтажу, а также решение технических вопросов, возникающих в процессе монтажа.

МОНТАЖ

Монтаж активных соляных электродов должен выполняться в строгом соответствии с рабочим проектом и инструкцией по монтажу.

Комплект поставки активных соляных электродов включает в себя базовый набор инструментов для сборки электродов и подключения к системе заземления, а также подробные пошаговые инструкции по монтажу.
