Электрощитовое оборудование является важным элементом любого объекта, будь то жилой дом, производственный цех, учреждение социальной инфраструктуры, коммунально-бытовое здание, торговое или складское помещение. От качества установленного оборудования зависят такие важные факторы, как надежность электроснабжения потребителей и обеспечение безопасности жизни людей.
Многообразие выбора
Электрощит представляет собой комплекс электроаппаратов, приборов и устройств, соединенных системой проводников на базе одной установки. Электрическая аппаратура собирается по определенной схеме и устанавливается в защитную оболочку. Шкафы изготавливаются в трех исполнениях: напольное, навесное или встраиваемое.
В зависимости от решаемых задач, связанных с энергоснабжением объекта, щитки оснащаются разными комбинациями шинопроводов, вводов-выводов и контрольно-измерительных устройств. Кроме того, электрощитовое оборудование может быть оснащено звуковой и световой сигнализацией, специальными датчиками для управления и диспетчеризации.
Электрощиты выполняют ряд важных функций:
- прием и распределение электроэнергии по территории объекта или отдельным его участкам;
- обеспечение бесперебойного электропитания;
- предохранение от резких перепадов напряжения и внешних помех;
- защита линий от перегрузок;
- учет потребленной электроэнергии;
- возможность ручного или автоматизированного управления работой подстанционного оборудования в случае возникновений аварийной ситуации.
Электрощитовое оборудование классифицируется в зависимости от назначения устройства и выполняемых им функциональных задач. По этому принципу различают:
- щиты учета и распределения (учетно-распределительные) (ЩУР). Щиток распределительного типа представляет собой платформу для ввода и распределения энергетических мощностей, защиты сети от перегрузок, токов короткого замыкания и перепадов напряжения. Учетно-распределительные щиты дополнительно выполняют функцию учета электроэнергии.
В зависимости от цели и назначения ЩУР могут быть:
- общего назначения;
- для электротепловых нагрузок;
- для вентиляционных нагрузок;
- для офисов (оборудованные отсеком для подключения компьютерной техники);
- с автоматическим вводом резерва.
В зависимости от способа установки и монтажа шкафы бывают:
- навесного типа. Оборудование устанавливается на стену внутри здания или сооружения. Аппаратура должна иметь уровень защиты IP21 либо IP44, как того требует межгосударственный стандарт ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP), введенный в действие в качестве национального стандарта Российской Федерации с 01.03.2017 года;
- встроенного типа с уровнем защиты IP21. В процессе установки приборы монтируются в отдельную нишу в стене.
Современные модели учетно-распределительных щитов обладают следующими преимуществами:
- качественные комплектующие;
- надежность;
- эстетичный дизайн, который гармонично вписывается в любой интерьер;
- компактность;
- простота монтажа и замены на другой ЩУР;
- многофункциональность;
- большой выбор всевозможных элементов и сопутствующих устройств;
- доступная стоимость.

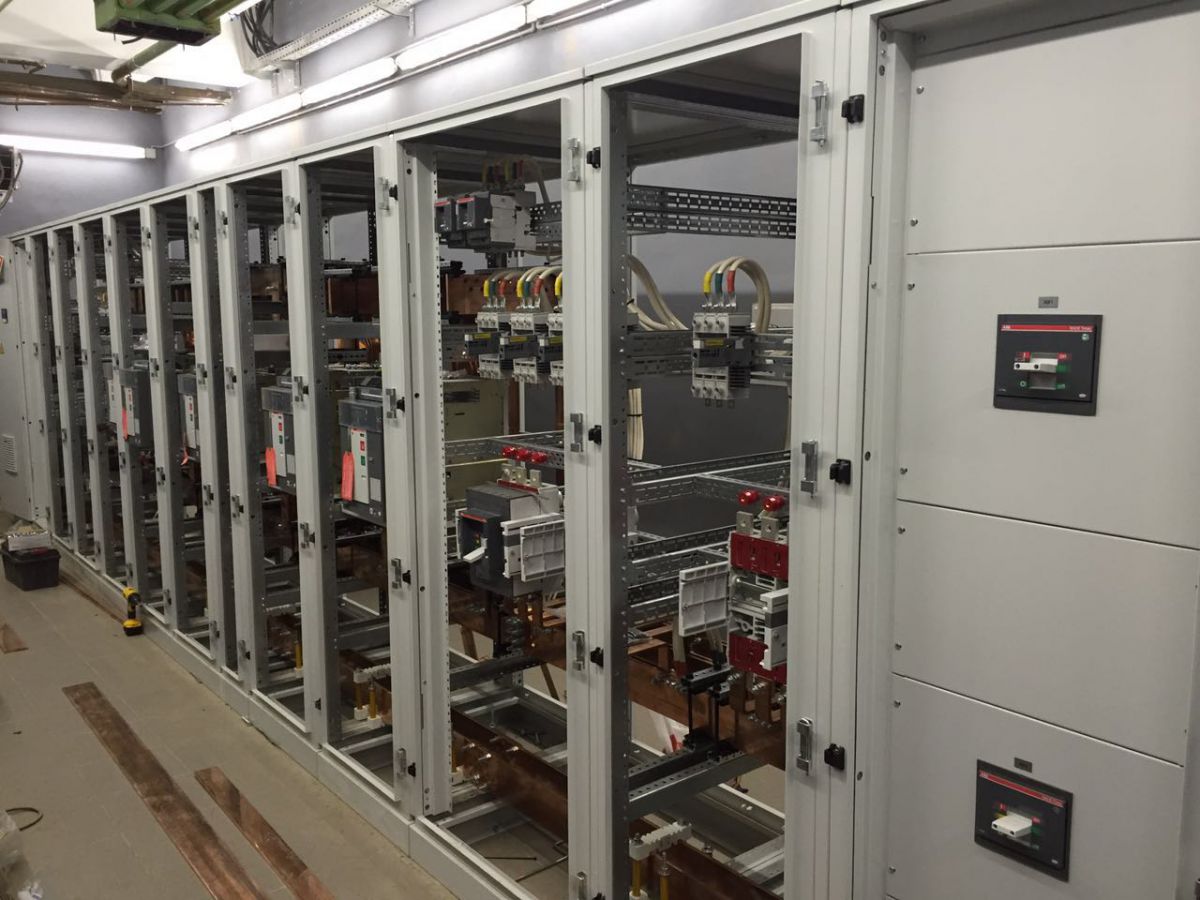

- Вводно-распределительные устройства (ВРУ) – это набор конструкций, аппаратов и приборов, установленных на вводе питающей линии в сооружение (или отдельной части здания) и оборудования отходящих линий. Оборудование этого типа используется для приема, распределения и учета электроэнергии, а также для защиты линий в случае перегрузки и при возникновении коротких замыканий в однофазных и трехфазных цепях напряжением 380/220 В с частотой 50 Гц с глухозаземленной нейтралью.
ВРУ представляет собой шкаф с одной или двумя дверями, изготовленный в защищенном исполнении, внутри которого устанавливается соответствующее оборудование:
- рубильники;
- предохранители;
- приборы учета электроэнергии;
- панели аварийного ввода резерва;
- реле контроля фаз;
- выключатель аварийного освещения;
- вольтметры;
- амперметры;
- датчики распределения нагрузки по фазам.
Дверь шкафа может быть оснащена специальными индикаторами, демонстрирующими основные параметры электрической сети. Например, напряжение, ток, срабатывание защит, асимметрию по фазам и др. Как правило, ВРУ устанавливаются в помещении щитовой на производственных предприятиях, общественных, коммунальных и жилых объектах.
- Шкафы распределительные силовые (ШРС) предназначены для приема и распределения электроэнергии, защиты от перегрузок и возможных коротких замыканий. Устройство рассчитано на номинальные токи 250-400 А.
Электрощитовое оборудование этого типа разработано во времена СССР. Однако оно до сих пор функционирует на некоторых вводах жилых домов, административных зданий и производственных помещений. Кроме того, ШРС устанавливаются в отсеках распределительных устройств низкого напряжения 0,4 кВ внутрицеховых комплектных трансформаторных подстанций и на некоторых промышленных предприятиях.
Распределительные силовые щиты – это аналог электрощитового оборудования ШР-11. Основные отличия заключаются в меньшем количестве типоисполнений (восемь схем), отсутствии АВР на вводе и дополнительной защиты вводной линии.
Конструкция шкафов ШРС состоит из реек, установленных в металлический сварной корпус со степенью защиты от IP20 до IP54. Оборудование обеспечивает ввод/вывод питающих и отходящих линий сверху и снизу шкафа при помощи сальников.

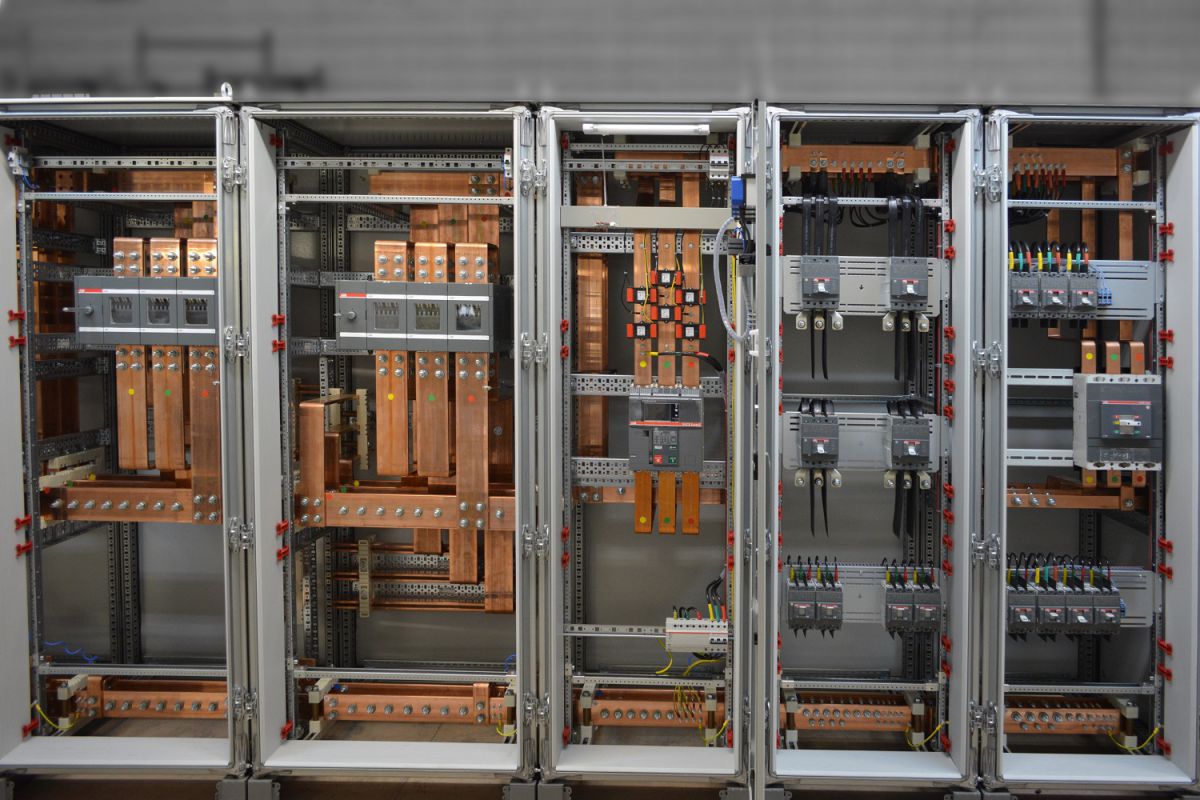

- Главные распределительные щиты (ГРЩ) представляют собой специальные технические устройства с низким напряжением, через которые происходит прием и распределение электроэнергии (также возможен учет) по территории строения или какой-либо его части в сетях переменного тока с разделенной землей и нейтралью (возможно подключение к сетям с глухозаземленной нейтралью).
Электрощитовое оборудование этого типа также применяется для защиты линий при перегрузках и при возникновении коротких замыканий. Главный распределительный щит обеспечивает эффективную защиту линии от разных отклонений от нормального режима работы.
Функции главного распределительного щита может выполнять ВРУ, ЩР, щит низшего напряжения подстанции и другое электрощитовое оборудование.
Конструкция ГРЩ включает в себя различные элементы противоаварийной автоматики (например, устройство защиты от импульсных перенапряжений, автоматические выключатели и устройства дифференциального тока) и узел учета электроэнергии. Довольно часто счетчик устанавливается на вводной панели. Он обеспечивает контроль энергопотребления непосредственно на первом от сети коммутационном устройстве.
Одним из основных элементов секционной панели является устройство автоматического ввода резерва (АВР), реализованное на микропроцессорной базе устройств с логическими контроллерами. Характеристики отключения автоматики подбираются с учетом параметров потребителей, которые будут получать электроэнергию из ГРЩ.
Главные распределительные щиты классифицируются по ряду параметров:
- класс надежности электроснабжения;
- место монтажа (внутри помещения и уличная установка);
- тип монтажа (навесные, встраиваемы и напольные);
- способ защиты от поражения электротоком;
- наличие коммутационного оборудования, оснащенного функцией защитного отключения питания;
- категория электробезопасности;
- наличие элементов автоматизации;
- климатическое исполнение.
ГРЩ, предназначенные для установки снаружи и внутри помещений, отличаются степенью защиты от воздействия факторов окружающей среды: влаги, механических повреждений, пыли и загрязнений. Кроме того, компоновка главных распределительных щитов для установки вне помещений включает коммутационное оборудование и средства автоматики, которые хорошо переносят резкие перепады температур и влияние повышенной влажности.

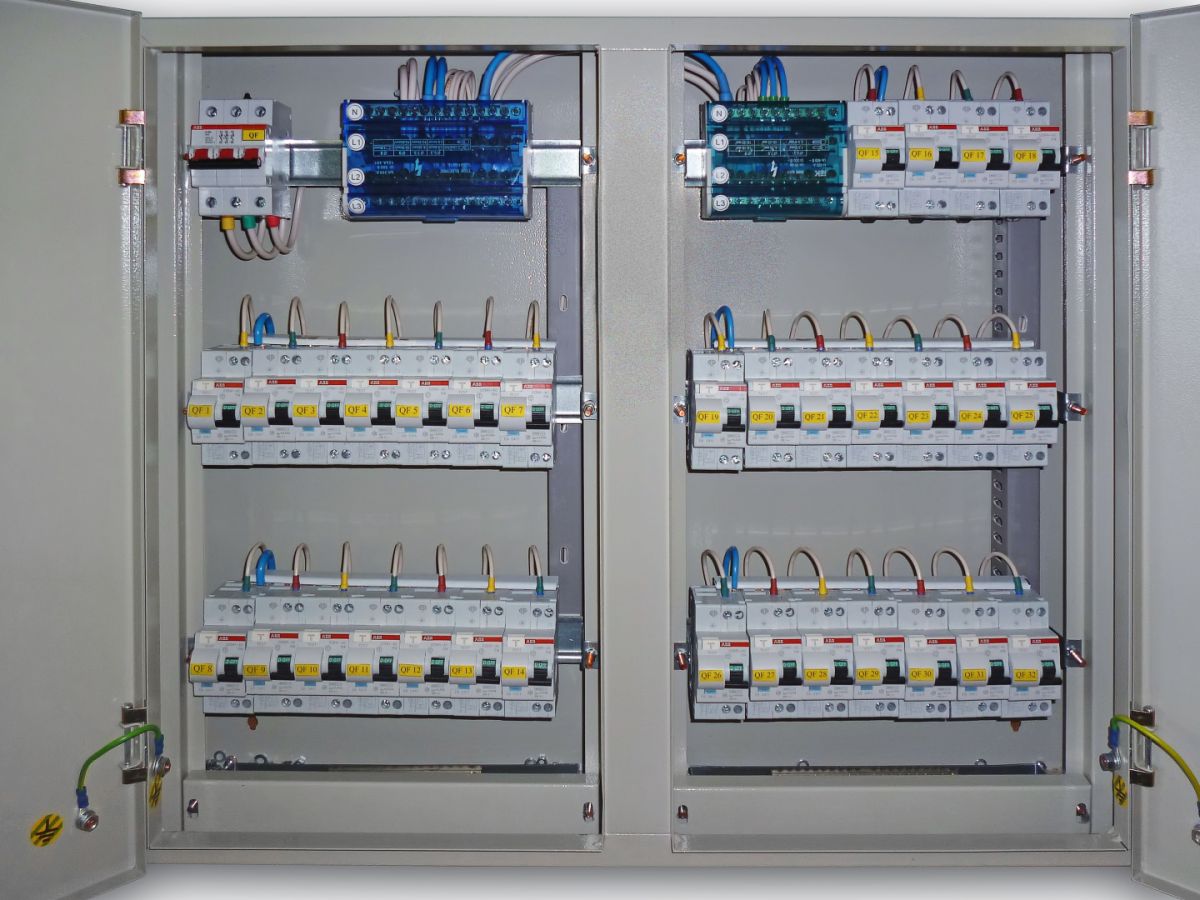

- Щиты распределительные (ЩР). Это комплектные устройства, которые являются неотъемлемым звеном в цепочке токораспределения. Щитки используются для приема и распределения электричества при напряжении менее 1 кВт одно- и трехфазного переменного тока частотой 50-60 Гц, а также нечастого включения/выключения линий групповых цепей и их защиты от чрезмерных перегрузок и коротких замыканий.
Оборудование должно соответствовать требованиям ГОСТ 51321 и ГОСТ 32397-2013 Щитки распределительные для производственных и общественных зданий. Общие технические условия.
К ЩР можно отнести ряд электрооборудования, участвующего в процессе энергораспределения:
- электрические распределительные шкафы;
- силовые пункты распределения электричества;
- ящики учета электрической энергии;
- ящики управления системой освещения;
- ВРУ.
Конструкция распределительного электрощитка представляет собой металлический или пластиковый короб с корпусом, который предназначен для утопленного или накладного монтажа. Метод установки зависит от физических параметров места, где он будет смонтирован:
- в случае внутреннего монтажа основным параметром является глубина ниши для утапливания. В зависимости от назначения шкафа, глубина места, куда он будет установлен, может составлять 90-500 мм;
- электрощитовое оборудование, предназначенное для внешней установки – это распределительный ящик, который накладывается на стену без обустройства дополнительной ниши. Нередко в обычных кирпичных стенах, где планируется монтаж такого бокса, проложены провода, кабели и другие коммуникации. В таких случаях оптимальным выходом из ситуации будет установка накладного электрического щитка.
Корпус ЩР может быть изготовлен из пластмассы или металла. Каждый из этих материалов обладает рядом преимуществ. Например, пластиковые короба:
- оснащены специальными отверстиями для подвода кабеля снизу и сверху;
- быстро и легко устанавливаются;
- содержат компоненты, способствующие самозатуханию;
- характеризуются высоким классом защиты;
- оборудованы плотно прилегающей дверцей;
- имеют множество вариаций внешнего исполнения;
- не подвержены процессам коррозии;
- не нуждаются в заземлении.
Основными преимуществами металлического корпуса распределительного щита является:
- наличие по краю короба уплотнения, выполненного из вспененного полиуретана;
- повышенный уровень защиты оборудования от физических повреждений;
- ударопрочность;
- пожароустойчивость;
- обширная сфера применения;
- широкий диапазон размеров.
На выбор оптимального класса пылевлагозащиты оказывает влияние способ монтажа (встраиваемый шкаф или навесной) и место установки распределительного щита (внутри или снаружи здания).
По оценкам экспертов, в случае если щиток будет вмонтирован в нишу, то степени защиты IP30 вполне достаточно. К тому же сама по себе стена уже является надежным барьером от внешнего воздействия.
Уровень защиты также зависит от типа помещения. Необязательно останавливать выбор на IP с максимальным показателем, если щиток будет устанавливаться в офисе или квартире. Достаточно учесть вероятность попадания брызг воды и общую запыленность пространства.
При монтаже распределительных электрощитов в местах с повышенной влажностью специалисты рекомендуют выбирать оборудование с высокой степенью защиты (IP65) – металлические или пластиковые боксы со специальными прокладками и уплотнителями, обеспечивающими герметичность. Такой шкаф не боится влаги и надежно защищен от проникновения пыли.
Распределительные щитки могут быть:
- собранными специалистами по монтажу на месте установки. Обычно так выполняются групповые ЩР. Корпуса для сборки выпускаются предприятиями-изготовителями. Они могут изготавливаться в рамках определенных серий или быть выпущенными в виде отдельных деталей, которые используются для сборки ящика индивидуальной конструкции;
- комплектными, собранными какой-либо компанией-производителем по типовым или индивидуальным схемам, и монтироваться на месте в готовом виде (в большинстве случаев именно так устанавливаются вводно-распределительные устройства).
Готовые корпуса делятся на два типа:
- Модульные щиты. Этот вид оборудования используется в большинстве групповых распределительных шкафов. Как правило, модульные щиты изготавливаются небольшого или среднего размера. В случае установки внутри помещений (вне специальных ниш) позволяют сохранить эстетичный вид интерьера. Предназначены для монтажа аппаратуры компактного размера, специально созданной для корпусов этого типа. С этой целью на задней стенке (или дне) модульного щита устанавливается одна или несколько DIN-реек – металлических профилей определенного размера и формы.
После монтажа необходимой аппаратуры и выполнения всех соединений в щиток устанавливается металлическая или пластиковая панель, которая закрывает клеммы устройств, провода и рейку, тем самым предохраняя от касаний к токоведущим элементам. Панель оснащена специальными прорезями, обеспечивающими видимость приборов и возможность управления их работой. Свободная от электроприборов часть прорези закрывается пластиковыми заглушками.
- Шкафы с монтажной панелью используются для установки оборудования, подходящего по габаритным размерам. Панель представляет собой жесткий лист с отверстиями нужного диаметра. Монтаж осуществляется с помощью резьбовых соединений. В корпусе индивидуальной сборки одновременно размещают монтажную панель и модульную часть.
- Щиты автоматического переключения (ЩАП) призваны обеспечивать бесперебойную подачу электроэнергии потребителям за счет автоматического подключения резервного источника питания при исчезновении нормального сетевого напряжения. Кроме того, оборудование в автоматическом режиме возвращает исходную схему электроснабжения после восстановления рабочего источника питания.
Область применения оборудования этого типа достаточно обширная. Она включает в себя предприятия, деятельность которых напрямую зависит от надежности электроснабжения: пожарные станции, оборудование котельных, пункты связи и учреждения здравоохранения.
- Панели распределительных щитов (ЩО-70) предназначены для приема и передачи электричества, защиты сети от короткого замыкания и возможных перегрузок, а также для измерения и учета электрической энергии. Оборудование этого типа используется в различных отраслях промышленности для работы с напряжением до 1 кВ переменного тока частотой 50 Гц.
Панель спроектирована в виде металлического шкафа с установленным внутри оборудованием, линиями ввода/вывода и возможностью доступа для технического обслуживания. Лицевая сторона ЩО-70 оснащена дополнительной защитой, обеспечивающей безопасность персонала.
Панели распределительных щитов монтируются в специальном помещении и могут быть объединены в общую шину. В зависимости от выполняемых задач ЩО-70 комплектуются выключателями и автоматическими разъединителями разной мощности.
- Щиты механизации (ЩМ) – это низковольтное коммутирующее оборудование с розетками на переменное напряжение 220/380 В частотой 50 Гц, которое используется для безопасного приема, распределения электроэнергии, а в некоторых случаях для учета потребляемого электричества в строительных и промышленных зонах.
Электрощитовое оборудование этого типа позволяет обезопасить электрические цепи от перегрузок и коротких замыканий. Кроме того, оно обеспечивает защиту электрооборудования, используемого в строительных работах.
Как правило, заводы-изготовители выпускают ЩМ трех типов:
- переносные щиты механизации оснащены удобной диэлектрической ручкой, облегчающей процесс переноски щитка по строительному участку, и ножками для устойчивой установки на неровной поверхности, что позволяет избежать случайного опрокидывания. Некоторые изготовители выпускают электрощиты с ножками трех типов, высотой 10 см, 20 см и 30 см. В зависимости от места и условий эксплуатации покупатели могут выбрать оптимальный вариант. Например, ЩМ с ножками высотой 10 см более мобильные. Они удобны при частых переносах щитка. Электрощитовое оборудование с ножками высотой 20 см или 30 см используется на строительных участках, где существует риск затопления до этого уровня.
У оборудования подобного типа вход питания зачастую размещается снизу. В отдельных случаях переносной ЩМ может быть изготовлен с учетом технического задания заказчика.
Как правило, внутри щита на вводе устанавливается контактное коммутирующее устройство (УЗО) или дифференциальный автомат. После него идет распределение по автоматам, которые подбираются с учетом вводного номинала тока и в зависимости от отходящих розеток.
Кроме того, возможна установка трансформатора тока, понижающего напряжение с 220/380 В до 12-110 В.
Также на щиток могут быть установлены вольтметры и амперметры. Вольтметр помогает определить реальное выдаваемое щитом напряжение, что позволяет понять, не повредит ли низкое или высокое напряжение подключенным потребителям. Амперметр предназначен для сбалансированного распределения нагрузки по фазам, что способствует увеличению срока службы ЩМ.
- навесные или встраиваемые щиты механизации. Навесное электрощитовое оборудование оснащено специальными креплениями для удобного крепления к стене. Щитки производятся в металлических корпусах с разной степенью защиты. Для удобства подключения электрооборудования у навесных ЩМ розетки находятся по бокам, у встраиваемых – с лицевой стороны;
- шкафы или щиты оборудованы рубильником для удобного включения или отключения электроцепи.
- Щиты этажные (ЩЭ) предназначены для приема и распределения электричества в трехфазных сетях напряжением 380/220 В и частотой 50 Гц с заземлённой нейтралью. Электрощиты этого типа устанавливаются на этажах жилых домов и в многоквартирных зданиях массового строительства.
Кроме приема/распределения электрической энергии, в список функций этажного щитка также входит:
- выполнение нечастых включений/отключений электрических линий групповых цепей;
- защита линий потребителей от перегрузок и КЗ;
- защита людей от поражения электрическим током;
- поквартирное распределение и учет потребляемой электроэнергии;
- размещение устройств радио-, телефонной, телевизионной аппаратуры и других слаботочных сетей.
Конструкция этажных щитов состоит из нескольких отсеков:
- Абонентский. Здесь устанавливаются автовыключатели и аппаратура, предназначенная для защитного отключения вводов и отходящих линий. Дверца отсека закрывается на защелку, обеспечивающую доступ к рукояткам автоматов;
- Отсек учета. Он содержит приборы учета электроэнергии индукционного или электронного типа, клеммные зажимы для подсоединения проводов и автоматический выключатель для отключения лестничного стояка. Дверца такого отсека оснащена специальными окошками для снятия показаний счетчика;
- Слаботочный отсек предназначен для обустройства слаботочных сетей, включая радиотрансляционную, телефонную и телевизионную сети. Он расположен отдельно от сильноточной части ЩЭ и оборудован отдельной дверкой.
Этажное электрощитовое оборудование устанавливается в специальную нишу, расположенную на каждом этаже многоквартирного жилого дома. Линии электропитания подводятся к нему без разрезания магистрали. Как правило, на щите установлены дверцы, которые закрываются на ключ. В некоторых случаях вместо замка может быть использовано запорное устройство. Дверца выполняет две функции:
- скрывает оперативную панель с управляющей аппаратурой;
- защищает электрооборудование от несанкционированного доступа к токоведущей части ЩЭ, предотвращая поражение электрическим током.
Ключевыми характеристиками надёжности этажного электрощитового оборудования являются:
- Срок службы не менее 25 лет;
- Наработка на отказ не менее 9 тыс. часов.
- Щиты квартирные (ЩК) – электрощиты, предназначенные для установки автоматических выключателей и монтажа модульного оборудования в квартирах, частных домовладениях и офисных помещениях. По способу установки квартирные щитки производятся в двух исполнениях:
- встраиваемые в нишу (встраиваемый монтаж). Конструкция допускает ввод питающих и отводящих кабелей как снизу, так и сверху, в т. ч. в металлических или пластмассовых трубах;
- навесные (накладной или навесной монтаж). Электрощитовое оборудование навесного типа крепится к стене с помощью шурупов через отверстия, выполненные в задней стенке щитка. Навесные электрощиты имеют те же габаритные размеры и состав, что и встраиваемые модели. Заводы-изготовители выпускают модификации щитков с вводом подводящих и отводящих проводов снизу и сверху, а также через заднюю стенку щита.
ЩК оснащены DIN-рейкой, на которую устанавливаются модульные устройства учета потребляемой электроэнергии, защиты и управления линиями питания. Клеммник может входить в стандартную комплектацию, а может и не включаться в комплектность щитка.
Специалисты рекомендуют оставлять небольшой запас места на рейке на тот случай, если появятся новые электроприборы или возникнет необходимость видоизменения схемы электрораспределения. Пустые места закрываются заглушками.
Щит для автоматов может быть изготовлен из пластика или металла. В некоторых случаях одновременно используются стальные и полимерные детали. Стоимость электрощитового оборудования зависит от толщины материала и качества сборки. Так, металлический корпус обеспечивает прочность щита и улучшает его противопожарные свойства.
Специальная краска или нанесение порошкового покрытия защищают щиток от ржавчины и коррозии. Наличие уплотнителя, изготовленного из вспененного полиуретана, обеспечивает более плотное прилегание дверцы к основанию бокса.
С целью повышения пределов огнестойкости пластиковые короба изготавливают из специального негорючего полимерного материала.
Жесткий каркас быстро и просто устанавливается в нишу или крепится к стене. Подвод и отвод кабеля легко осуществляется через перфорированные отверстия, выполненные сверху или снизу щитка. С целью экономии и эргономичности заводы-изготовители наладили выпуск электрощитов следующих модификаций:
- пластиковый корпус со стальной дверцей;
- металлическая оболочка с пластиковой крышкой.
- Устройства автоматического ввода резерва (АВР, ЩАП) разработаны для питания нагрузки от двух, двух и более источников с возможностью ручного или автоматического переподключения электропитания нагрузки на одну из резервных линий (в т. ч. на стационарную или подвижную энергетическую установку) при исчезновении напряжения на основном вводе, чрезмерных перегрузках, КЗ и перекосе фаз.
После восстановления напряжения устройство включается в работу по ранее заданному алгоритму. Эксплуатация шкафов автоматического подключения резерва повышает надежность системы электроснабжения, позволяет эффективно защитить технологическое оборудование от перегрузок и тем самым предотвращает его преждевременный вывод из строя.
По способу установки щиты АВР бывают двух типов: навесные и напольные. Основным критерием выбора модификации служит номинальный ток. На лицевой стороне электрощитового оборудования установлена панель контроля, индикаторы напряжения, фазировки, включения контакторов.
Электрощиты автоматического ввода резерва устанавливаются на промышленных и транспортных предприятиях. Щитки предназначены для эксплуатации в следующих условиях:
- высота над уровнем моря не более 2 тыс. метров;
- температура окружающей среды должна находиться в диапазоне от -40 °С до +40 °С;
- относительная влажность воздуха до 98% при температуре +25 °С;
- в составе воздуха не должно быть газов, жидкостей и частиц пыли в концентрациях, способных нарушить работу аппаратуры;
- группа условий эксплуатации в части воздействия механических факторов внешней среды по ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам (с Изменениями № 1, 2);
- степень защиты, которая обеспечивается оболочками IP31 и IP55 по межгосударственному стандарту ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP) (Издание с Поправкой).
- Щиты освещения (ОЩ, ОПВ) – это электротехнические распределительные щитки, предназначенные для защиты, присоединения и коммутации электрических цепей освещения, распределенных по зонам. Каждой из таких зон в электрощите соответствует определенная коммутационная группа.
Оборудование ОЩ представляет собой металлические или пластиковые боксы с дверцей, которая может быть как прозрачной, так и выполненной из непрозрачного материала.
В зависимости от исполнения в щитке устанавливается определенное количество модульных автоматических выключателей. Управление производится с помощью оперативной панели. Полное отключение щита освещения от электропитания обеспечивает вводной автомат.
Поскольку со щитком этого типа может работать не только специально обученный персонал, он укомплектован защитными панелями, изготовленными из материала, который плохо проводит электрический ток. Использование диэлектрика позволяет предотвратить неосторожное прикосновение человека к токоведущим линиям.
Как правило, все модификации щитов освещения оснащены специальными элементами, содержащими информацию о каждой группе оборудования. ОЩ, предназначенные для установки в офисных и жилых помещениях, изготавливаются с улучшенными эстетическими характеристиками.
Ввод и вывод проводов возможен в верхней или нижней части электрощита. Количество и сечение жил кабелей и проводов, присоединяемых к щитку, определяется исходя из поставленной задачи. Максимальное количество кабельно-проводниковой продукции, присоединяемой к устройству, определяется параметрами вводного аппарата.
Щиты освещения выпускаются в двух вариантах – встраиваемые и навесные.
- Ящики управления асинхронными двигателями (серия Я5000) предназначены для местного и диспетчерского управления работой асинхронных электрических двигателей с короткозамкнутым ротором, функционирующих в продолжительном, кратковременном или повторно-кратковременном режимах. Ящики устанавливаются на производственных предприятиях, общественных и коммунальных объектах. Классифицируются по ряду характеристик:
- по направлению вращения ящики выпускаются в двух исполнениях. Устройства, предназначенные для нереверсивных двигателей, маркируются отметкой Я51. О том, что изделие изготовлено для реверсивных двигателей, свидетельствует маркировка Я54;
- по количеству управляемых двигателей. Для управления одним двигателем выпускаются однофазные шкафы. В то время как управление двумя двигателями обеспечивают двухфидерные ящики;
- по способу питания цепей управления существует два исполнения. Первый обеспечивает питание фазным напряжением от собственной силовой цепи «фаза – нуль». Второй предназначен для питания линейным напряжением от собственной цепи и питания от независимого источника;
- по наличию устройств ручного управления, установленных на двери бокса. Четные номера типов свидетельствуют о наличии в ящике кнопки и сигнальной лампы. Нечетными номерами помечены аппараты, где наряду с кнопкой и сигнальной лампой также установлен переключатель;
- по наличию автоматического выключателя. По этой характеристике ящики могут быть трех типов. Первый – выключатель отсутствует. Второй – на каждый фидер установлен отдельный автоматический выключатель. Третий – моделью предусмотрен один выключатель на два фидера.
Серия Я5000 насчитывает более 6 200 вариантов исполнения. Если учесть, что ящики также могут изготавливаться в нестандартных вариациях (например, для управления работой электродвигателей разной мощности), то возможных вариантов исполнения становится еще больше.
- Посты управления кнопочные (серия ПКУ 15) выполняют функцию коммутации электрических цепей управления в невзрывоопасной среде, которая не содержит газ, пыль и жидкость в концентрациях, способных нарушить работу электрощитового оборудования.
Помимо самих щитов и шкафов, к сектору электрощитового оборудования также относятся все приборы, аппараты и устройства, которые устанавливаются внутри щитка. Это рубильники, контакторы, переключатели, разъемы, трансформаторные установки и другое электрооборудование.
Нередко электрощиты выпускаются по индивидуальным проектам заказчиков, с учётом спецификации объекта. В таких случаях производство осуществляется в несколько этапов:
- Проектирование. На начальном этапе формируется техническое задание, создаются чертежи и схемы, пишутся описания и даются необходимые пояснения. Пакет документов разрабатывается с соблюдением действующих норм и требований ГОСТов. При этом учитывается целевое предназначение оборудования. Кроме того, в расчет берутся особенности объекта и индивидуальные запросы заказчика.
- Сборка. Следующим этапом производственного процесса является компоновка щитового оборудования, которая осуществляется на основании разработанного ТЗ и схемы устройства шкафа. Неотъемлемой частью производства щитка эксперты называют подбор конструкции и комплектующих аппаратов в соответствии с параметрами устройства и пожеланиями заказчика. По завершении сборки выполняется пробный запуск оборудования. Все выявленные в ходе проверки недочеты устраняются. В случае необходимости производится замена отдельных элементов.
- Монтаж. В большинстве случаев установкой электрощитов занимаются профильные компании, разрабатывающие проектную документацию и осуществляющие сборку устройства. С целью проверки эффективности и надежности работы оборудования на завершающем этапе проводится серия тестов и выполняются пусконаладочные работы.
Перспективы рынка электрощитового оборудования России
Состояние рынка электротехники в значительной степени зависит от экономической ситуации в стране и положения ведущих отраслей промышленности. В их список, наряду с нефтегазодобывающим сектором, АПК и сферой жилищно-коммунального хозяйства, также входит и энергетика.
Поскольку влияние текущего экономического кризиса в той или иной степени затронуло большинство основных отраслей, сокращения объемов потребления электротехнической продукции избежать не удастся. По итогам апреля 2020 года рынок просел на 30%, в дальнейшем наметившаяся тенденция сохраняется.
По оценкам некоторых аналитиков, обеспокоенных распространением коронавирусной инфекции, сокращение объемов потребления может привести к тому, что к концу года отечественный рынок электротехники потеряет около 25% своего объема.
По аналогичному сценарию события развивались во времена кризисов 2008–2009 и 2014–2015 гг. Результаты анализов этих событий продемонстрировали степень негативного воздействия кризисных явлений в экономике на состояние электротехнической отрасли в целом.
В 2008 году такое влияние было более ощутимым. Часть предприятий-изготовителей утратили около 50% своего докризисного оборота. Однако следует отметить, что тогда рынку удалось быстро восстановиться. Уже через год, по итогам 2009-го, объем реализации большинства ведущих игроков превысил показатели, зафиксированные накануне кризиса.
В кризисные 2014–2015 гг. события развивались по более мягкому сценарию. В тот период некоторым предприятиям удалось не только сохранить свои позиции на рынке, но и увеличить объемы реализации готовой продукции.
Тем не менее, несмотря на широкие возможности, которые открывались на фоне роста курса валют, программа импортозамещения пока не дала желаемого результата. Доля импорта на электротехническом рынке России была и по-прежнему остается достаточно высокой.
Однако оценить долю импортных изделий в процентном соотношении сложно, поскольку на территорию страны ввозятся не только готовые товары, но и комплектующие, которые российские заводы-изготовители используют в процессе производства своей продукции.
Нестабильность валютного курса оказала негативное воздействие на конкурентоспособность участников рынка, собирающих электрооборудование из деталей импортного производства. По оценкам аналитиков, в список таких производителей входит около 150 предприятий. В своей работе они используют до 70% компонентов, изготовленных зарубежными компаниями.
В оценке соотношения импортного и отечественного электрооборудования, представленного на российском рынке электротехники, экспертам так и не удалось прийти к единому мнению. Некоторые из них убеждены, что эти доли примерно равны и составляют около 50%. Другие считают, что объем импорта не превышает 20-30%.
Основная доля импортной продукции приходится на сектор низковольтных электротехнических изделий. Его объем оценивается в 83%. Доля импорта в сегменте высоковольтной аппаратуры существенно ниже, она не превышает отметку в 17%.
В последнее время на российском рынке электрощитового оборудования крупнейшим производителем компонентов является немецкий конгломерат Siemens. В период 2010–2012 гг. на долю продукции этой компании приходилось от 11 до 16% от общего объема рынка. В 2017–2018 гг. этот показатель вырос и варьировался в пределах 13-19%.
В силу того, что ежегодно уровень энергопотребления демонстрировал рост на 1,7–2,2%, положительную динамику развития показывал и отечественный рынок электротехники, включая сектор электрощитового оборудования (как низковольтного, так и высоковольтного). Этому способствовал быстрый выход страны из кризиса 2014–2015 гг. и потребность в электрощитах у основных отраслей потребления.
Отечественный рынок электрощитовой продукции в большей степени был агрегирован вокруг двух сегментов: главные распределительные щиты (ГРЩ) и силовые щиты. На их долю в среднем приходилось по 30%.
По оценкам аналитиков, в 2017 и 2018 годах объем рынка электротехники увеличился на 16%, что на 3,5 ниже, чем за предыдущий период. Небольшой спад специалисты объясняли действием западных санкций.
Эксперты прогнозировали, что постоянное увеличение состава участников и обновление продуктовых линеек основными производителями может привести к перенасыщению рынка электрощитового оборудования. Однако весной 2020 года распространение COVID-19 внесло свои коррективы в ситуацию на рынке.
Появление вируса привело к введению карантинных ограничений, принесло запреты на поездки, существенно увеличило сроки поставок, внесло неопределенность на фондовый рынок, посеяло панику среди населения и снизило доверие к бизнесу.
Однако, несмотря на возникшую неопределенность, предприятия электротехнической отрасли продолжали концентрироваться на своих долгосрочных проектах. Они поддерживали связи с деловыми партнерами и потенциальными покупателями, чтобы таким образом достичь стабильности и определиться с планами на будущее. В этой ситуации важно своевременно понять, что может быть на рынке, как себя вести и что делать дальше, чтобы выстоять в борьбе за потребителя.
В марте 2020 года, в первые дни пандемии, представители крупнейших электротехнических компаний обратились к председателю Правительства РФ М. Мишустину с просьбой внести их продукцию в список непродовольственных товаров первой необходимости. В качестве аргумента был приведен риск сбоев в строительстве объектов социальной инфраструктуры, в т. ч. быстровозводимых лечебных учреждений для людей, зараженных коронавирусом.
В Ассоциации «Честная позиция» уточнили, что помимо строительства больниц, последствия приостановки деятельности электротехнических предприятий могут затронуть производство различных медицинских устройств, в которых используется электротехника. Помимо этого, медицинское оборудование необходимо подключать к источникам питания. Создание и поддержание сетевой инфраструктуры в надлежащем состоянии также нуждается в ресурсах.
COVID-19 высветил слабые места отечественных участников рынка электротехники. Практика показала, что в условиях «идеального шторма» запас прочности у предприятий оказался крайне низким. Многие из них закредитованы. Кроме того, они прочно связаны обязательствами, в т. ч. по государственным контрактам.
Временная приостановка деятельности производителей и дистрибьюторов электротехники в условиях карантина способствовала сокращению рынка, падению оборотов и даже закрытию некоторых компаний по причине серьёзных финансовых проблем.
Дальнейшее развитие отечественного рынка электротехники, включая сектор электрощитового оборудования, в текущей ситуации может происходить по трем сценариям:
- Пессимистичный. Нестабильная ситуация в экономике России, спровоцированная падением цен на нефть и скачками валютного курса, усугубленная введением ограничительных мер, направленных на борьбу с распространением коронавируса, окажет негативное воздействие на производственную деятельность предприятий и может сместить сроки реализации запланированных ранее инфраструктурных проектов. Если прогнозы экспертов оправдаются, отрасль ожидает рецессия, в результате которой рынок электротехники может сократиться на 25%.
- Базовый. Этот сценарий аналитики разработали исходя из результатов прохождения кризиса 2008–2009 гг. отраслями, являющимися ключевыми потребителями электротехнической продукции. Кроме того, основным условием реализации базового варианта развития событий эксперты назвали постепенное восстановление экономики России, которое должно начаться ближе к осени. В таком случае рынок также ожидает падение, но оно будет менее ощутимым. Снижение объёмов реализации может составить 10%.
- Оптимистичный. Развитие ситуации по оптимистичному сценарию приведет к падению электротехнического рынка на уровне 3%. Спад распространения эпидемии и запуск в работу предприятий всех отраслей экономики после отмены режима нерабочих дней позволит компаниям постепенно войти в нормальный режим. Дополнительным мотиватором для замещения импорта продукцией российского производства может стать рост валютного курса. В результате отложенного спроса оживление на рынке начнется в 2021 году.
По оценкам аналитиков, в краткосрочной перспективе будет наблюдаться снижение спроса на электрощитовое оборудование, возможен дефицит компонентов. Сложившаяся в стране экономическая ситуация в той или иной степени затрагивает все отрасли промышленности, которые являются потребителями этой продукции. Ожидается, что рост рынка начнется с восстановлением экономики.
Отечественные щиты или западные бренды: кому отдать предпочтение?
Внешняя политика, кризисные явления в экономике страны, санкции ЕС и США в отношении России привели к необходимости замены импортного товара и комплектующих на продукцию отечественных предприятий. Курс на импортозамещение декларируется в РФ с 2014 года. Это вынудило заказчиков обратить внимание на российских производителей, чтобы заменить импорт изделиями, произведенными внутри страны.
Вопреки сложившемуся стереотипу о том, что качество отечественной продукции существенно уступает импортным аналогам, оказалось, что местные производители имеют в своем арсенале необходимый потенциал, ценные наработки, апробированные и достаточно эффективные технологии, которые позволяют им достойно конкурировать с зарубежными производителями.
Российские производственные компании уже давно предлагают широкий выбор электрощитового оборудования, которое не просто не уступает, но по некоторым параметрам даже превосходит импортные аналогичные модели. Для этого есть несколько причин:
- Импорт зависит от валютного курса. Это не секрет. Безусловно, есть определенная группа участников рынка, готовых переплачивать за бренд, который гарантирует им «привычное качество» импортных товаров. Однако в ситуации с электрощитами ситуация несколько иная. Здесь «дороже» не является синонимом слова «лучше». Отечественные заводы-изготовители предлагают продукцию достойного качества по более доступной, вполне адекватной цене.
- Электрощиты российского производства могут полностью покрыть имеющийся спрос. При этом между производителями существует конкуренция. Следовательно, у покупателя всегда есть выбор.
- Возможность напрямую общаться с представителями производственной компании дает возможность покупателю уточнить все интересующие его детали и качественные характеристики оборудования. Многие заводы-изготовители готовы выполнять индивидуальные заказы с учетом персональных технических требований заказчика. Они могут собрать электрощиты в зависимости от решаемых задач из комплектующих отечественного или импортного производства. В свою очередь, производители получают обратную связь, изучают «боли» потребителей. Это позволяет им совершенствовать продукцию и тем самым повышать лояльность покупателей.
- Использование отечественного электрооборудования позволяет осуществлять качественное обслуживание, оперативно решать вопросы, связанные с ремонтом и улучшением технических характеристик.
- Весомым преимуществом российских электрощитов эксперты называют возможность быстрой доукомплектации заказа.
- При сотрудничестве с отечественными поставщиками продукция может быть доставлена в более сжатые сроки, чем товар, импортируемый из-за рубежа.
- Процесс изготовления электрощитового оборудования подвергается особому контролю качества на всех этапах производства. Представленная на российском рынке электротехническая продукция должна соответствовать требованиям действующих норм и ГОСТов.
- Щитки российского производства просты и удобны в монтаже. Внешний вид оборудования эстетичен и гармонично вписывается в интерьер любого помещения. При разработке моделей учитываются лучшие технические решения и наработки ведущих производителей.
- Собственное производство позволяет снизить себестоимость готовой продукции.
- Слабые участники рынка не выдерживают конкурентной борьбы. В строю остаются производственные компании, надежность которых проверена временем.
- Технические характеристики электрощитов отечественного производства соответствуют ряду основных требований:
- пожарная безопасность;
- электробезопасность;
- стойкость к коротким замыканиям;
- удобство и простота эксплуатации;
- возможность оперативно произвести ремонтные работы, в т. ч. в труднодоступных местах.
Многие потребители уже на собственном опыте убедились в высоком качестве российского электрощитового оборудования. Они признают, что сочетание надежности, функциональности и доступной стоимости – это оптимальный выбор.
С каждым годом процентное соотношение продукции импортного и отечественного производства смещается в пользу российского поставщика. По оценкам аналитиков, к 2030 году этот показатель достигнет отметки в 95%. Лояльность потребителей и высокий процент доверия к местным товарам создают предпосылки для дальнейшего развития.
Безусловно, широкий ассортимент на рынке будет всегда. Останется электрооборудование зарубежных производителей, и всегда будут те, кто готов покупать более дорогую продукцию известных брендов как залог реализации ожиданий.
Выбор щитов должен быть обоснован оптимальным сочетанием цены и качества. Стоит ли гнаться за громкими названиями или все же отдать предпочтение продукции российских производителей, проверенных временем?
Цифровая трансформация распределительных щитов
Цифровые технологии постепенно меняют действующие бизнес-модели предприятий из «старых» индустрий. С помощью цифровизации традиционные сферы промышленности можно организовать по-новому, что позволит сократить убытки, увеличить доход, минимизировать риски и повысить работоспособность промышленного комплекса.
В случае с энергетикой РФ внедрение инновационных решений видится как жизненно необходимый процесс: региональные энергосистемы разбросаны на огромных территориях. Нередко они функционируют с минимумом персонала. Цена аварийных ситуаций в таких комплексах чрезвычайно высока. Цифровые технологии позволяют подключить все энергообъекты к центру управления и установить контроль над потенциально опасными производствами.
«Умная» энергетика важна для России и мира в целом. По оценкам аналитиков, к 2050 году население мегаполисов увеличится на 2,5 млрд человек. Это означает, что с ростом численности жителей неизбежно увеличится энергопотребление. Для обеспечения домохозяйств и производственных мощностей потребуется на 50% больше электроэнергии, чем на эти нужды расходуется сегодня.
При этом необходимо помнить и об экологии. Мировое сообщество поставило перед собой задачу снизить выбросы углекислого газа в два раза. Решение этой проблемы невозможно представить без повышения энергоэффективности в сфере генерации, транспортировки и потребления электрической энергии. Именно для этого нужны «умные» технологии.
Современные интеллектуальные решения радикально повлияют на все экосистемы, производство и логистику. Например, в сфере передачи электричества или транспортировки углеводородов «умные» устройства уже сегодня могут заблаговременно предупредить о возможном выходе оборудования из строя или сбое в работе системы, определить время, когда необходимо провести техобслуживание или сделать предупредительный ремонт.
Интеллектуализация энергетики минимизирует риск аварийных остановок, которые были неизбежны при старой модели, позволяет избежать простоев и связанных с ними колоссальных убытков, а также повышает уровень безопасности.
Цифровая трансформация энергетической отрасли постепенно завоевывает новые позиции. Это в равной степени относится к сектору электрощитового оборудования. Первый переломный момент для отечественных производителей шкафов наступил более десяти лет назад. Именно тогда к серийному производству электрощитов добавился новый сегмент. Речь идет о разработках проектов щитков с учетом индивидуальных требований заказчика.
С каждым годом эта тенденция становилась все устойчивей, и теперь можно с уверенностью сказать, что рынок вышел на новый уровень развития. Потребитель хочет купить то, что ему необходимо, а не то, что предлагают. Однако некоторые заказчики на этом не остановились и пошли еще дальше. Им нужны не просто ячейки «под себя», а электротехника нового поколения, по-настоящему «умные» щиты.
Одной из первых российских компаний, решивших задействовать на своих объектах интеллектуальное электрощитовое оборудование, стал филиал ПАО «Московская объединенная электросетевая компания» – Московские кабельные сети (МКС).
В эксплуатации филиала находятся электрические сети 0,4-35 кВ суммарной протяженностью более 64 тыс. км и свыше 15,8 тыс. трансформаторных подстанций и распределительных пунктов. По ним транспортируется электроэнергия для жилых и общественных зданий, объектов городского хозяйства, электротранспорта и производственных предприятий по всей столице.
Занимаясь энергообеспечением большого количества объектов социальной инфраструктуры, руководство МКС приняло решение оптимизировать обслуживание щитов и минимизировать риски возникновения аварийных ситуаций при работе с электрощитовым оборудованием.
Для достижения поставленной задачи компания действовала простым, но эффективным методом: было утверждено техническое задание, в рамках которого необходимо было разработать ячейки с силовым выключателем на 6-10 кВ для использования в распределительных устройствах с одним вводом на одну секцию. Таким образом были определены жесткие рамки, единые для всех производителей шкафов.
Единые требования позволили унифицировать технические решения и тем самым оптимизировать процесс обслуживания сетевой инфраструктуры. Жесткость требований отсеяла случайных и некомпетентных участников рынка, оставив только тех, кто мог разработать для компании качественное и безопасное оборудование.
Специально для объектов МКС была разработана ячейка КРУ К-132 «Новатор». Главной особенностью устройства стала защита от человеческого фактора и минимизация габаритных размеров, что актуально для городов с численностью населения более 1 млн человек.
В первую очередь разработчикам изделия удалось реализовать систему блокировок. По ТЗ их должно было быть не менее 11, у «Новатора» их 14. В число других, не менее важных характеристик, вошли:
- работа ячейки обеспечивается при полном отсутствии оперативного тока;
- наличие разгрузочных клапанов для каждого высоковольтного отсека;
- наличие удобного доступа к болтовым соединениям;
- сборные шины расположены в верхней части устройства над линейным отсеком;
- наличие механизма ручного включения/выключения при закрытой дверце.
Использование надежного безопасного оборудования принесло свои плоды: поражение персонала током на энергообъектах, входящих в зону ответственности Московских кабельных сетей, – самое низкое по России. Это обеспечивает бесперебойное электроснабжение Москвы.
Благодаря технической политике в отношении электрощитов, МКС прочно ассоциируется с унификацией, надежностью и безопасностью. Независимо от того, какое предприятие занимается сборкой щита, работа ведется по единой схеме.
Стандартизация технических решений для комплектных распределительных устройств позволила внедрить типовое оборудование. В свою очередь, это способствовало снижению издержек на его обслуживание и уменьшению времени, которое тратится на обучение нового сотрудника.
Практика показывает, что достаточно одного рабочего дня, чтобы обучить молодого специалиста обслуживанию электрощитового оборудования, сделанного по заказу МКС. Кроме того, работника можно направить на любой объект компании. Он с успехом справится с поставленной задачей, поскольку там установлена точно такая же ячейка.
ФСК утвердила стандарты производства типовых шкафов
Федеральная сетевая компания Единой энергосистемы России утвердила и ввела в действие пакет основных документов в сфере построения типовых комплексов РЗА и АСУ ТП. В общей сложности было принято 22 новых стандарта. Подобная нормативно-техническая база создана в Российской Федерации впервые.
В основу отечественных нормативов положен международный цифровой стандарт МЭК 61850 «Сети и системы связи на подстанциях», который описывает форматы потоков данных, виды информации, правила описания элементов энергообъекта и свод правил для организации событийного протокола передачи данных.
В обсуждении проектов стандартов активное участие принимали представители регуляторов, предприятий-изготовителей электротехники и Системного оператора Единой энергетической системы.
Документы регламентируют ряд требований к процессу построения типовых шкафов трех разных архитектур технологических систем. Речь идет о традиционной схеме, а также о вариантах, разработанных на базе цифровых протоколов передачи данных.
Действие утвержденных стандартов распространяется на электрооборудование 6-750 кВ, которое используется в магистральных и распределительных сетях. Обширная сфера применения позволяет тиражировать наработанный пакет решений на всю отрасль.
Использование типовых решений дает возможность формировать единый подход к подбору состава функционала устройств автоматизированных систем управления технологическими процессами (АСУ ТП) и релейной защиты и автоматики (РЗА), а также применять цифровые технологии по международному стандарту.
Благодаря новым стандартам производства шкафов производственные компании смогут поставить выпуск электрооборудования на поток, а сетевые компании – сократить сроки проектирования и оптимизировать затраты на возведение и модернизацию энергообъектов.
ComfortLine для «умного» дома
С каждым годом увеличивается потребительский спрос на решения для жилых и общественных зданий. Поэтому разработчики технологических новинок постоянно ищут методы, которые помогут ускорить монтаж оборудования и повысить его производительность.
Компания АВВ – мировой лидер в области производства электрооборудования для жилых объектов – объявила о запуске новой серии компактных распределительных щитов и настенных шкафов ComfortLine. Они пришли на смену таким популярным системам как АТ и В. Электрощитовое оборудование будет представлено двумя сериями:
- ComfortLine CA (до 125 А). В серию вошли как щиты, полностью подготовленные к установке силового и слаботочного оборудования, так и пустые короба, которые можно укомплектовать с учетом индивидуальных задач. Эта серия является эволюционным улучшением более ранней серии электротехнических шкафов АТ;
- ComfortLine B (до 250 А). В состав серии входит 33 корпуса, которые можно объединить в единую систему. Внутреннюю конфигурацию определяет сборщик оборудования, исходя из потребностей установки того или иного устройства. Щиты этой серии обладают набором новых функций и преимуществ, позволяющих создать НКУ нового поколения, а также выполнить сборку и электрический монтаж быстрее, эффективнее и с большей гибкостью.
Новые компактные распределительные шкафы разработаны в соответствии с основными требованиями, которые предъявляются к современным системам распределения электрической энергии и интеллектуальным решениям для «умных» домов.
Высокий уровень гибкости обеспечивается увеличенными более чем на 50% фланцами и самым большим количеством кабельных вводов среди аналогов, представленных на рынке. Примечателен тот факт, что отверстия фланцев идеально подходят для всех щитов новой серии ComfortLine.
Система быстрого монтажа (QMS) – это инновационный метод крепления, который применяется для фиксации распределительных щитков. Он дает возможность в самые сжатые сроки защелкивать, крепить, удобно и прочно фиксировать в месте установки монтируемую аппаратуру.
Разработчикам новых серий электрощитового оборудования СomfortLine удалось достичь повышенной гибкости кабельной проводки, что стало результатом создания целого набора опций. Этому способствовало внедрение горизонтальных и вертикальных кабелепроводов, кабельных вводов снизу и сверху с контактами, оснащёнными боковой защитой.
Еще одним весомым преимуществом новых компактных ящиков эксперты называют трехточечное крепление и самый высокий класс защиты – IP44.
Шкафы, разработанные для крепления на стене, характеризуются максимально простым набором аппаратуры, который обеспечивает простоту расширения распределительной системы. В число наиболее доступных компонентов вошли:
- комплект элементов для механического соединения;
- изоляционная рама, предоставляющая широкий выбор возможных вариантов установки.
Кроме того, разработчики электрооборудования предусмотрели возможность использования декоративной окантовки, изготовленной в соответствии с трендами индустрии дизайна интерьера, для установки щитка в нишу.
Увеличение размера фланца и внедрение инновационной технологии крепления QMS позволило компании-разработчику соединить воедино высокий уровень функциональности и простоту монтажа. По оценкам экспертов, это обеспечивает покупателям экономию времени, которое затрачивается на установку распределительного щита, и существенно повышает производительность работы.
Надежные замки от Euro-Locks
От проникновения воров не застрахован никто. К сожалению, энергообъекты также не стали исключением из этого правила. Например, в 2018 году на территории Тверской области энергетики зафиксировали 13 случаев разукомплектования энергооборудования. По оценкам экспертов, сумма убытков от несанкционированного проникновения превысила 3,5 млн руб.
Летом того же года в результате взлома подстанции была прекращена подача электроэнергии потребителям пяти селений Рязанской области. Специалисты называют хищения генерирующего, распределительного и передающего оборудования настоящей напастью электроэнергетики России.
Ежегодно по всей стране преступники вскрывают сотни подстанций. Из-за этого без электричества остаются тысячи населенных пунктов, страдает социальная инфраструктура, нарушаются производственные процессы промышленных предприятий. Сами же воры подвергают свою жизнь смертельной опасности.
Свести к минимуму количество подобных преступлений можно при помощи комплексных решений – систем закрытия с усиленной конструкцией. С целью повышения безопасности такими замками необходимо оборудовать двери подстанций и электрощитовое оборудование.
На выставке «Электро-19» ведущий европейский производитель запирающих систем компания Euro-Locks представила посетителям свою новую разработку – комплексные запирающие системы Н826, Н827, Н828, Н829 и Н830 для объектов энергетики и аксессуары к ним (петли, уплотнители, завесы и тяги).
Новые запоры – это замки-ручки, изготовленные из прочного стеклонаполненного полиамида. Конструкция запорного устройства выполнена так, чтобы внутрь не проникала влага, что препятствует его промерзанию. Доступны варианты с уплотнением, где внутренняя часть ручки укреплена ребрами жесткости, обеспечивающими надежную защиту от силового воздействия (степень защиты оболочки IP65).
С целью максимальной защиты от проникновения на территорию энергообъекта воров и злоумышленников запирающие конструкции должны разрабатываться с учетом особенностей каждой подстанции или электрощита. Поэтому разработчики запирающих систем Euro-Locks сделали их максимально вариативными.
Например, предусмотрена возможность использования замка с зубчатым механизмом или одно-, двух- трехточечным ригелем. Это дает возможность выбирать точки, в которых шкаф будет закрываться. Вариантов несколько:
- снизу и сверху;
- снизу, сверху и посередине;
- только в середине.
В моделях Н827 и Н829 закрытие механизма обеспечивает сердечник. В Н826 и Н828 – профильный вкладыш. Запирающие системы Euro-Locks – это целый комплекс, предоставляющий возможность выбора сопутствующих компонентов (язычков, тяг и направляющих).
Все детали замков взаимозаменяемы. Готовый замок собирается по принципу конструктора, который комплектуется производителями электрощитового оборудования с учётом поставленных задач. Каждая компания может подобрать наиболее удобные и экономичные решения и доработать запорное устройство под индивидуальные требования заказчика.
Такой подход позволяет работать персонально с каждым клиентом и при необходимости разрабатывать уникальные изделия. Для объектов энергетики гибкость решений необычайно важна, поскольку в некоторых случаях необходимо устанавливать замки на электрооборудование нестандартных размеров и исполнений, устаревшие модели щитов и т. д.
Вопрос защиты энергообъектов от незаконного проникновения посторонних лиц должен решаться системно. Многие сетевые компании создают специальные структурные подразделения, сотрудники которых уполномочены определять степень безопасности объектов. Результаты этих исследований служат надежной базой для разработки комплекса мероприятий по обновлению инженерно-технических средств, обустройству ограждений, установке систем удаленного контроля и т. д.
Производство инновационного оборудования в разгаре
По состоянию на начало апреля текущего года ООО «БЭСК Инжиниринг» (дочка АО «Башкирская электросетевая компания», которое входит в состав российской инвестиционной компании АФК «Система») изготовило более 1 тыс. ячеек, предназначенных для установки в распределительных пунктах г. Уфы. Помимо этого, свыше 1 тыс. ячеек произведено для трансформаторных пунктов столицы Башкортостана.
Энергооборудование выпускается в рамках проекта реконструкции электросетевой инфраструктуры Уфы с использованием элементов «умных» сетей. Проект стартовал в 2015 году. Завершение модернизации запланировано на конец текущего года. Ячейки собираются с 2017 г. и полностью покрывают потребности города в современных электротехнических устройствах.
Важной составляющей частью этого проекта эксперты называют производство ячеек на основе Simosec – КРУ заводской готовности, которое после установки на месте эксплуатации не нуждается в выполнении целого комплекса настроечных или наладочных работ. Оборудование предназначено для использования внутри распределительных подстанций промышленных предприятий и энергетических компаний. Отдельные элементы соединяются между собой с помощью медных шин.
В период 2015–2016 гг. ячейки изготавливались на базе 8DJH – концепции модульной конструкции распределительного устройства. Область применения КРУЭ этого типа охватывает номинальные напряжения до 24 кВт и номинальные токи до 630 А.
Концепция модульной конструкции дает возможность, наряду со стандартными блоками ячеек, создавать блоки распределительных устройств свободной конфигурации, где в один моноблок можно в любой последовательности соединить до четырех модулей. Следует отметить, что допускается произвольное соединение отдельных модульных и моноблочных ячеек.
Устройства считаются сверхбезопасными для оперативного персонала. Безопасность при прикосновениях обеспечивается за счет заключения деталей, которые находятся под напряжением, в металлический корпус. Доступ к высоковольтным предохранителям и концевым кабельным муфтам возможен только при условии заземления отходящих линий. Оборудование используется при закрытом кабельном отсеке. Концепция 8DJH максимально соответствует требованиям энергетиков Республики Башкортостан.
Оборудование для энергетических объектов производится на базе ООО «БЭСК Инжиниринг» начиная с 2015 года. Это было отверточное производство ячеек немецкого конгломерата Siemens.
Однако осенью 2016 г. были поставлены две задачи. Первая заключалась в поиске решения, которое позволяет частично заменить немецкие комплектующие аналогами российского производства, что позволит свести к минимуму расходы компании. Вторая задача требовала адаптации собираемых ячеек под электрооборудование распределительных пунктов.
Выбор в пользу Siemens на базе Simosec предусматривает использование в одном баке силового вакуумного выключателя и разъединителя 6-10 кВ с воздушно-изолированными сборными шинами. Эксперты обращают внимание на то, что решение для РП концептуально совпадает с решениями для ТП. Помимо этого, оно полностью соответствует техническим параметрам проекта Smart grid – целенаправленной политики крупных участников энергорынка, направленной на повышение эффективности использования ресурсов.
Башкирским энергетикам удалось найти решение, которое позволило на 50% сократить использование импортных комплектующих, заменив их на детали российского производства.
До конца 2020 года проект модернизации сетевого комплекса Уфы должен быть завершен. Инновационным электротехническим оборудованием будут оснащены все оставшиеся распределительные пункты и трансформаторные подстанции. В каждом РП устанавливается около 20 ячеек. В ТП – в среднем по 12.
Таким образом, к началу 2021 года на энергетической карте Российской Федерации появится первый город, где будет обеспечена полная наблюдаемость и дистанционное управление электросетевой инфраструктурой.
Модернизация позволит повысить качество энергоснабжения около 27 тыс. жителей столицы Башкирии. Кроме того, реконструкция распредпунктов положительно отразится на функционировании предприятий малого бизнеса, ритейла, социальных, спортивных и развлекательных объектов.
