Электромонтажная продукция: новинки, тренды, инновации

Опубликовано чт, 03/11/2021 - 15:50 пользователем Игнатов Сергей

Когда речь заходит об электромонтажной продукции, в первую очередь вспоминают о «бытовой» части – удлинителях, выключателях и розетках. Хотя на рынке электротехники широко представлена и другая группа изделий, которые используются для выполнения электромонтажных работ в офисных, складских и производственных помещениях, а также в зданиях культурно-общественного значения.

 В разряд «электромонтажной продукции» входит множество наименований различных приспособлений, необходимых для электромонтажа высокой степени качества и надежности. К этой категории относятся всевозможные скобы, клеммы, стяжные хомуты, коробки, патроны, предохранители, светорегуляторы, распределительные коробки, удлинители и электроизоляционные материалы, рассчитанные на определенное напряжение и способные выдерживать действие внешней среды без ухудшения изоляционных свойств.

На предприятиях для прокладки и подключения электропроводки используется продукция узкой специализации: шинопроводы, шинодержатели, шинные компенсаторы, стойки, кабельные лотки, термоусаживаемые трубки, соединительные муфты и др. Для прокладки кабельно-проводниковой продукции применяют специальные рукава, трубы из негорючего пластика и короба – армированные, гофрированные и жесткие.

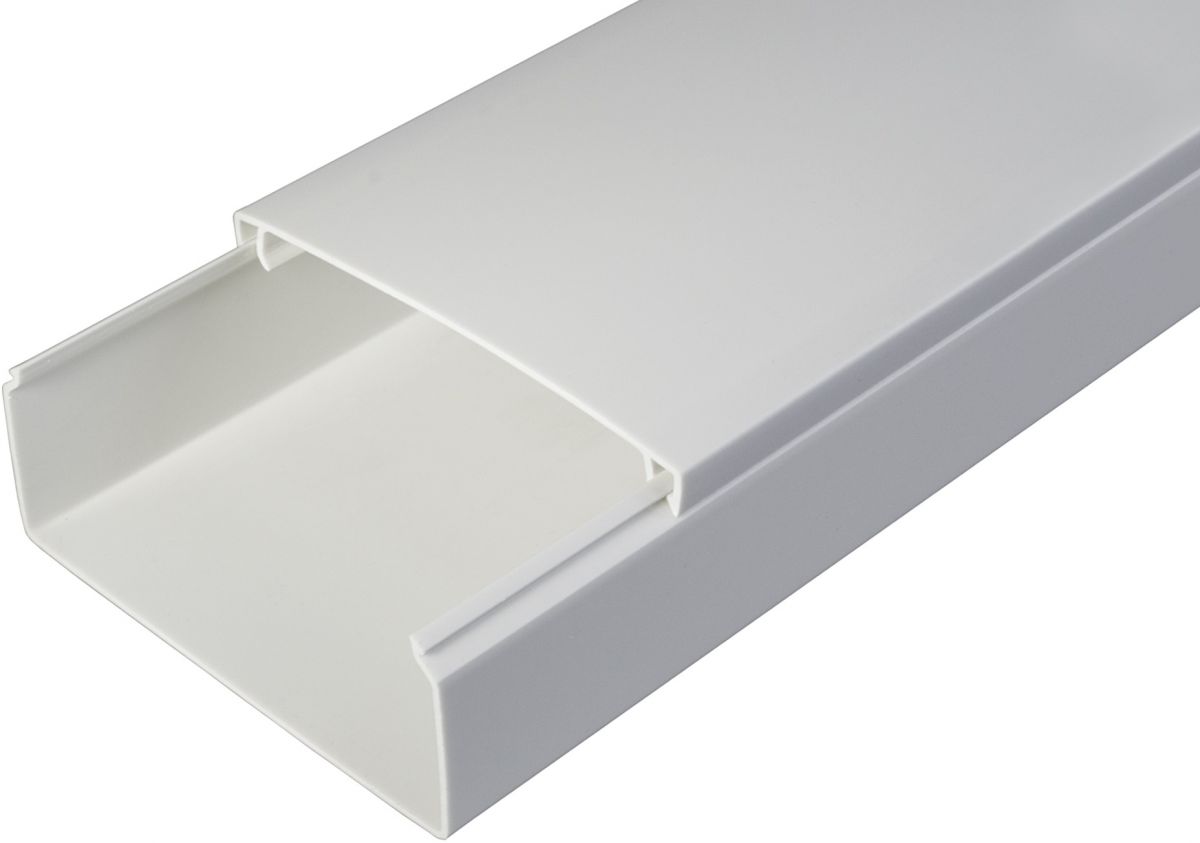

Жесткие кабель-каналы для стационарной электропроводки выполняют несколько функций одновременно. Во-первых, защищают изоляционный слой и сами провода от механических повреждений. Во-вторых, предотвращают проникновение влаги. В-третьих, придают проводке эстетичный вид. Кабельные каналы изготавливаются из прочных материалов, способных выдержать десятки, а порой и сотни килограмм проводов на метр своей длины.

В свою очередь «дырявая» структура перфорированных лотков обеспечивает достаточный отвод тепла, что позволяет предотвратить расплавление изоляции и исключить возможность возгорания. В то время как в регионах с влажным климатом энергетики нередко используют оцинкованные монтажные профили, стойкие к коррозии.

Не секрет, что в производственных цехах большинство электроустановок мобильны либо оснащены подвижной рабочей частью. Их электропитание обеспечивает подвижная электропроводка, выполненная с помощью гибких кабель-каналов, металлорукавов или специальных шлангов. Она монтируется четырьмя способами:

  1. Свободная подвеска. Как правило, этот способ используется для электропитания установок с рабочим ходом от 0,2 до 3 м. Способ проводки – петельный подвес кабеля по траектории движения механизмов.
  2. Фиксация с помощью поддерживающих элементов  практикуется при ходе рабочих элементов на расстояние 5-10 м и более.
  3. Монтаж гусеничной проводки. Этот способ применяют при большой скорости движения подвижных рабочих частей, многократной повторяемости движения, перемещении в разных плоскостях (3D).
  4. Устройство электропроводки с использованием скользящих контактов для механизмов с ходом более 10 м.

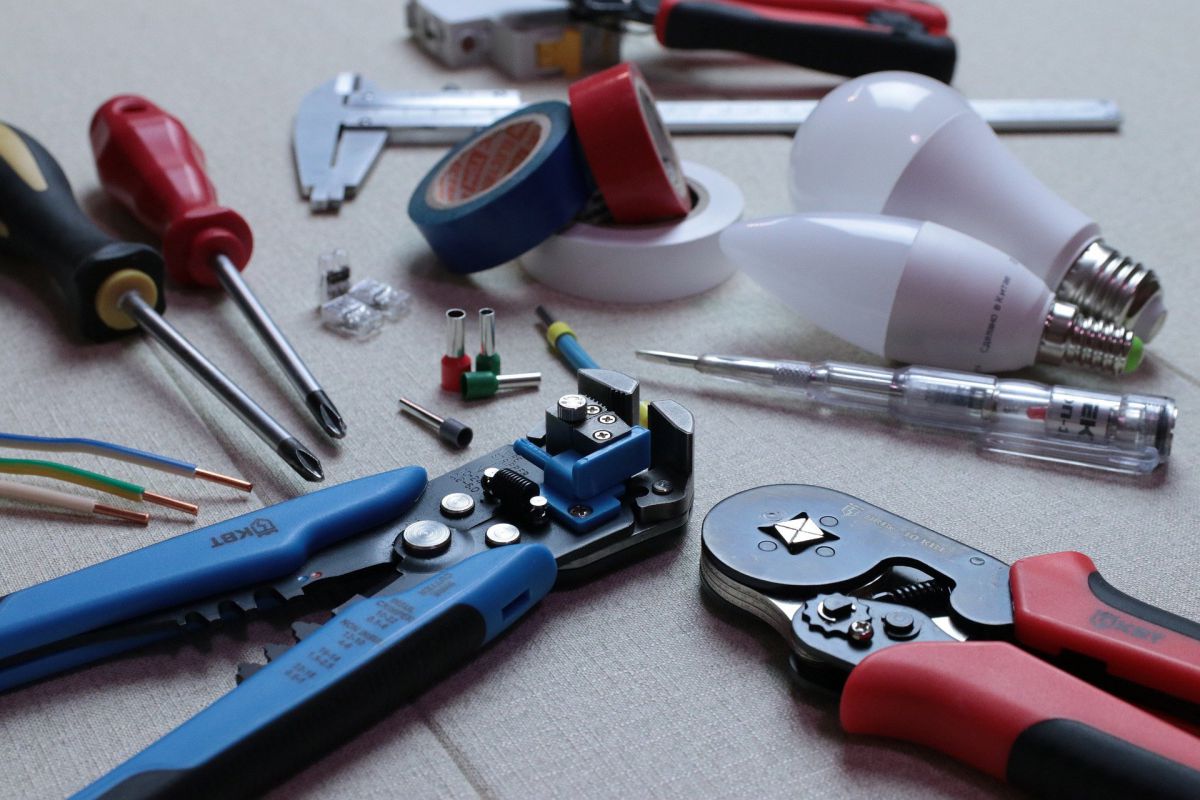

Кроме того, к категории электромонтажной продукции относится ряд слесарно-монтажных инструментов, без которых невозможно проведение каких-либо работ с проводами:

  • Пассатижи, плоскогубцы, круглогубцы, кусачки с резиновыми рукоятками;
  • Инструменты для удаления изоляции с проводов;
  • Режущие инструменты;
  • Приспособления для опрессовки кабелей;
  • Шуруповерты;
  • Отвертки;
  • Шинорезы.



Решения для монолитного строительства

При монолитном строительстве жилых домов, коммерческих зданий и промышленных объектов одной из главных задач, стоящих перед разработчиками проекта, является проектирование качественных систем энергоснабжения помещений. Подвод кабелей осуществляется в момент возведения арматурного каркаса и опалубки перед заливкой строительных смесей.

Последние редакции ПУЭ требуют, чтобы в строящихся зданиях проводка, выполняемая скрытым способом, обязательно была заменяемой. Поэтому кабели и провода прокладывают в электротехнических трубах или коробах, которые заделываются в строительные конструкции.

Неотъемлемой частью системы энергоснабжения, монтируемой с помощью скрытой электропроводки, являются монтажные коробки для монолитных бетонных конструкций. Они предназначены для монтажа электроустановочных изделий, подвеса осветительных приборов, подвода и разветвления кабеля. Кроме того, эти изделия обеспечивают дополнительную защиту мест коммуникации.

Монтажные коробки для установки в бетонные стяжки, литые бетонные конструкции – это комплексное решение организации системы кабельных трасс скрытого типа (в отличие от кирпичных и блочных конструкций, где монтаж скрытой электропроводки выполняется путем штробления стен).

На рынке представлены три типа монтажных коробок для монолитных конструкций:

  1. Универсальные. Электромонтажные изделия этого типа используются для защиты кабельных жил от механического воздействия. В некоторых моделях по контуру корпуса намечены отверстия для труб разного диаметра. Для производства коробок используется полистирол или безгалогенный полипропилен – нетоксичный пластиковый полимер, выдерживающий ударные нагрузки при заливке строительных смесей. После затвердевания бетона крышку аксессуара демонтируют и приступают к монтажу электроустановочных изделий (розеток, выключателей, переключателей и т. д.).
  2. Потолочные. Изделия круглой или квадратной формы предназначены для формирования распределительной коробки на потолке монолитного бетонного строения. Как правило, оснащены встроенной гайкой для фиксации крюка (в некоторых моделях стальной крюк входит в базовую комплектацию), который используется для подвешивания светильника. Прочная стыковка составных частей коробки друг с другом выдерживает все ударные нагрузки, возникающие при подаче бетона. Некоторые производители увеличивают глубину коробки с помощью дополнительных корпусов. По периметру изделия могут быть расположены стандартные круглые выбивные отверстия разного диаметра для протяжки кабеля, ввода электротехнических труб или гибкой гофры.
  3. Установочные. Монтажные коробки для монолитного строительства могут быть круглой, овальной, квадратной или прямоугольной формы. Кроме того, на рынке представлены нестандартные модели, предназначенные для нестандартных розеток и выключателей. Аксессуары устанавливаются на каркас опалубки в заранее отведенном месте точки электроснабжения для дальнейшего монтажа электроустановочных изделий. Составные части ударопрочного корпуса, изготовленного из полипропиленового композита, прочно состыкованы между собой и надежно защищают изделия от проникновения внутрь строительного раствора. К строительным конструкциям электромонтажные изделия крепятся с помощью винтов, специальных встроенных распорок или клеящих строительных смесей. Некоторые производители оснащают свою продукцию комбинационными патрубками, создающими изолированный кабельный переход.

При разработке новых вариантов монтажных коробок для установки в бетонные стяжки и литые конструкции конструкторы делают упор на надежность изделий, простоту и скорость монтажа, позволяющие соблюдать график проведения строительно-монтажных работ и рационально использовать труд электромонтажников.



Новые распределительные коробки завоевывают рынок

Весной минувшего года известная чешская компания-производитель, специализирующаяся на производстве электромонтажных изделий для кабельных систем, презентовала серию новинок. В их число вошли распределительные коробки разного вида и назначения, а также аксессуары, облегчающие монтаж:

  • KO 180/LD_NA. Изделие предназначено для монтажа в пустотелые стены. Совершенно новая распределительная коробка отличается внушительными размерами: 180х140 мм. Крупные габариты позволяют вместить большой объем электроустановочных изделий, монтаж которых осуществляется с помощью безвинтовых клеммников, металлических опорных реек TS или пластиковых клеммников S-KSK 2.

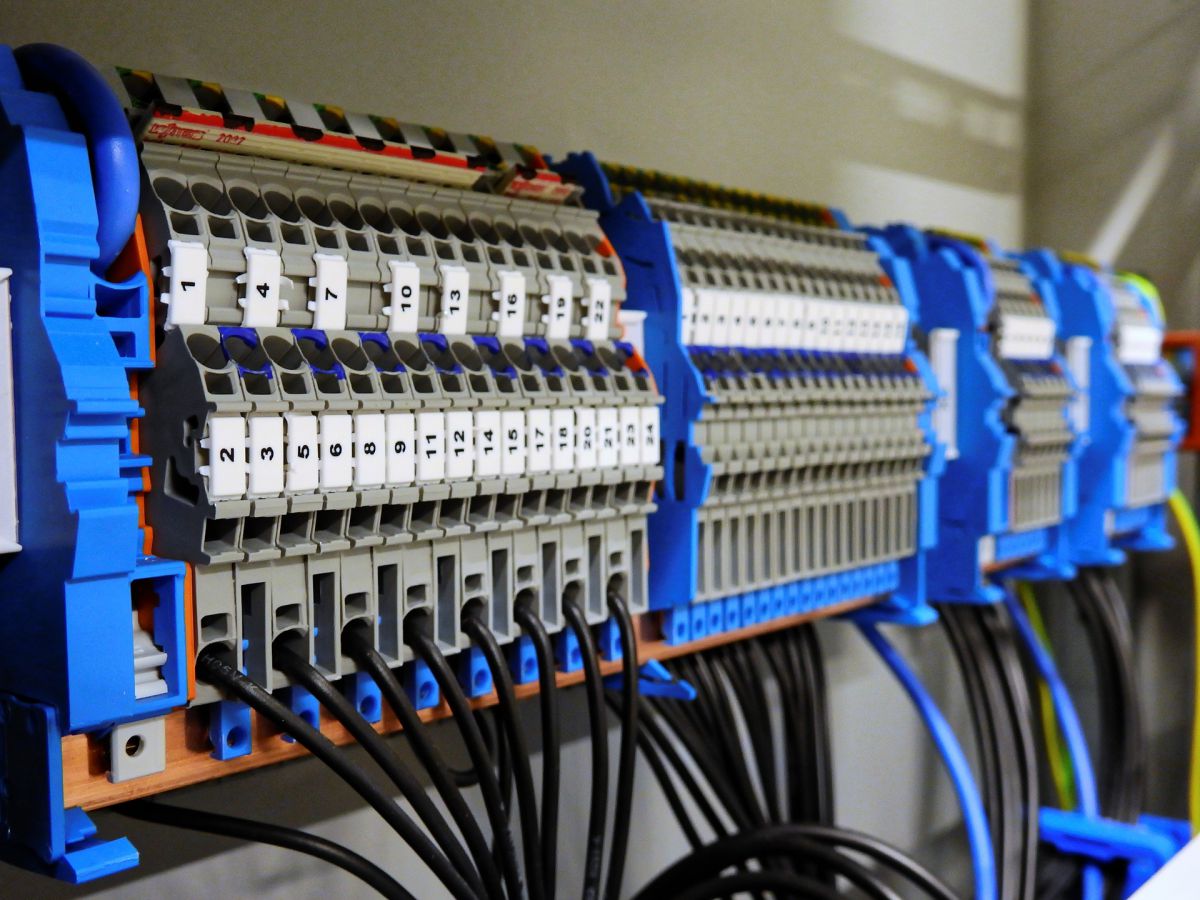

Для фиксации клеммных колодок предназначены специальные колонки, которые прочно крепят их в коробке. Еще одним преимуществом новинки можно назвать большое количество смягченных эластичных кабельных вводов, обеспечивающих воздушную герметичность установленных труб или кабелей. Коробка укомплектована крышкой и крепежными изделиями, облегчающими монтаж.

  • KO 97/LD_NA. Распределительная коробка предназначена установки в гипсокартон. Модель диаметром 105 мм разработана на базе хорошо зарекомендовавших себя коробок серии 97. Габаритный аксессуар обеспечивает достаточно пространства для электромонтажа. В соответствии со стандартами компании-производителя новинка оснащена многочисленными смягченными кабельными и трубными вводами.

Наличие этих компонентов делает конструкцию герметичной и предотвращает потери тепла через элементы электромонтажа. Именно поэтому коробка подходит для установки в низкоэнергетических зданиях и экодомах – сооружениях, основной особенностью которых является низкое энергопотребление за счет применения пассивных методов энергосбережения.

Аксессуар изготовлен из поливинилхлорида. В комплект поставки входит стандартная крышка.

  • Электромонтажные приборные коробки KP 68/D_KA и KPR 68/D_KA, предназначенные для монтажа под штукатурку с последующей установкой приборов. Они также оснащены смягченными эластичными кабельными вводами, предотвращающими потери тепла в зданиях и сооружениях.

Аксессуары доступны в двух размерах – глубиной 45 и 70 мм. Уникальность дизайна обеспечивает большое внутреннее пространство для удобного монтажа электроустановочных изделий. При установке приборов коробки могут быть соединены между собой с помощью множественных рамок. Такое соединение отличается высокой прочностью и обеспечивает надежное крепление в стене.

  • Противопожарная электромонтажная коробка KPZ-1_PO используется для монтажа в огнестойкий гипсокартон или в строительную конструкцию из поробетона. Предназначена для электросетей до 400 В. Устанавливается в зданиях и сооружениях, где необходим высокий уровень защиты в случае пожара.

Конструкция изделия уникальна тем, что при ее разработке было реализовано инновационное технологическое решение. Речь идет о специальном материале, который находится внутри и на внешней стороне коробки. Его особенность заключается в способности пениться при пожаре и таким образом препятствовать дальнейшему распространению огня.

Аксессуар имеет входные отверстия. Они выполнены в виде мембраны, сделанной из мягкого материала. Использование этой технологии производства электромонтажной продукции обеспечивает компактность, герметичность и дополнительную изоляцию между коробкой и кабелем или трубкой, которые устанавливаются в коробку. KPZ-1_PO подходит для установки в низкоэнергетических и пассивных домах.

Для монтажа требуется сверло диаметром 73 мм. На крепежные шурупы нанесена трехходовая резьба. Кроме того, винты оснащены фиксирующими металлическими лапками, способствующими быстрой установке.

  • Расширенная серия электромонтажных изделий KSK. Клеммные коробки этой серии предназначены для соединения кабелей при монтаже различного технологичного оборудования. Аксессуары выпускаются в светло-сером цвете и рассчитаны на 8, 12, 16, 20, 24, 32 и 36 пар контактов.

Теперь продуктовая линейка производителя пополнилась двумя коробками черного цвета. Они оборудованы смягченными вводами для идеальной герметизации труб и кабелей. Это обеспечивает защиту корпуса от пыли и влаги IP66.

Корпус новинок изготовлен из самозатухающего полипропилена, стойкого к действию ультрафиолетовых лучей, что делает их устойчивыми к атмосферным воздействиям. Материал крышки – самозатухающий поликарбонат. Электромонтажные коробки крепятся к строительной конструкции с помощью шурупов. После монтажа элементы крепежа обрабатываются герметиком, обеспечивающим необходимую изоляцию.

Входные отверстия для кабеля производятся из эластичного материала – мембраны, которая гарантирует герметичное подсоединение. При удалении всей мембраны можно использовать гофротрубу соответствующего диаметра.

  • Надставная рамка для электромонтажных коробок. Аксессуар диаметром 73 мм предназначен для регулировки коробок, которые после нанесения слоя штукатурки оказываются слишком глубоко посаженными внутрь строительной конструкции.

Преимущество новинки состоит в том, что разработчик предусмотрел возможность отделения отдельных частей рамки с помощью ножа. За счет этого электромонтер может выбрать оптимальную высоту изделия в пределах 5-25 мм. Ее также можно использовать у коробок для многоместных рамок и для электромонтажных изделий, соединенных межосевым расстоянием 71 мм.

Продукция производится из безгалогенного поливинилхлорида, самозатухающего в течение 30 секунд. Класс реакции на пожар – А1 – F, поэтому рамки можно использовать в местах большого скопления людей.

            Ранее компания представила своим партнерам еще одно электротехническое изделие собственной разработки – четырехместную установочную коробку с мембранными вводами KPL 64-50 / 4LD_NA, предназначенную для монтажа в пустотелых стенах. В процессе разработки и производства этого продукта использована прогрессивная технология. Ее суть заключается в комбинации жесткого ПВХ и пластика.

            На внешней стороне дна коробки расположены четыре конусообразных выступа. Прижимание шипов к стенке помогает определить точки сверления, куда впоследствии вставляются монтажные болты с двусторонней резьбой для быстрой и комфортной установки. Дополнительно коробка оснащена пластмассовыми крепежными лапками. Ввод кабеля осуществляется путем прорыва мембраны с помощью острого предмета (например, отвертки). В случае необходимости мембранный вход можно полностью удалить. Монтаж не требует углубления края гипсокартона.



Акцент на пожаробезопасность

Для механической защиты мест соединения проводов и кабелей в случае пожара применяются огнестойкие соединительные и распределительные коробки. Например, изделия WKE 2-6 линейки LIFELINE обеспечивают работоспособность электрических систем в течение 30-90 минут с момента возникновения пожара.

Высокие противопожарные характеристики коробок этой серии обеспечивает инновационная конструкция изделий и применение качественных жаро- и огнестойких материалов, использованных для производства корпуса и составных компонентов. Это гарантирует бесперебойную работу систем безопасности даже в самых сложных условиях.

            Особенности конструкции огнестойких электромонтажных изделий WKE 2-6:

  • Корпус и крышка коробок изготовлена из дуропласта – сложного термоактивного пластика, армированного хлопковыми очёсами, что делает его похожим на стекловолокно. При сильном нагревании синтетический материал не размягчается и не плавится;
  • В качестве материала для уплотнения использован термопластичный эластомер (ТРЕ), обладающий устойчивостью к температурному воздействию;
  • Изолятор клеммной колодки изготовлен из термостойкой керамики;
  • Крышка крепится к корпусу с помощью винтов из нержавеющей стали;
  • Номинальное напряжение, определяемое свойствами изоляции, – 450 В;
  • Класс защиты IP66 гарантирует полную пыленепроницаемость и надежную защиту от водяных струй;
  • Изделия не содержат галогенов, силикона, поливинилхлорида;
  • Положение держателя клеммника изменяется поворотом одного винта с шагом в 45°. Одновременно можно сместить держатель вдоль оси. Это обеспечивает простой, быстрый и безопасный монтаж;
  • Одним из элементов конструкции коробок является несущая шинка. Она используется для установки держателей предохранителей, одинарных и двойных клемм. Для держателей предохранителей шинка может менять положение, регулируя высоту. Например, в верхнем положении упрощаются действия с проводниками, соблюдаются требуемые радиусы изгиба, возможно использование любых видов кабельных вводов. В то время как нижнее положение создает идеальные условия для специальных решений. К примеру, для предохранителей D0 (для WKE 6);
  • Коробки оснащены выбиваемыми мембранами, обеспечивающими аккуратный кабельный ввод. Маркировка середины на каждом вводном отверстии и на крепежных скобах облегчает прокладку кабеля;
  • Подходят для наружной установки.

В распределительных коробках со встроенными предохранителями для каждого пожарного отсека устанавливается отдельный отвод с предохранителями. В случае неисправности потребители электрической энергии автоматически отключаются от основной сети. Это означает, что при сбое питания затрагивается только соответствующая секция, до резервной. При этом основная линия остается нетронутой. В случае короткого замыкания эта функция предотвращает отказ всей системы.



Открытая электропроводка в стиле ретро

Сейчас многие владельцы частных домовладений предпочитают скрывать электропроводку под обоями, декоративной штукатуркой или напольным покрытием. В то же время появляется всё больше тех, кто считает, что новое – это хорошо забытое старое. Поэтому выбирают стиль ретро, который предполагает монтаж открытой электропроводки на изоляторах с использованием пожаробезопасного витого провода в декоративной оплетке.

Предпочтения любителей старины разделяют также и владельцы домов из бревна. Правда, их предпочтения связаны с техническими сложностями. По требованиям ПУЭ в деревянных стенах провода должны прокладываться только в глухих (без перфорации) коробах. В строениях из бруса это требование трудновыполнимо.

Проблема прокладки кабеля в металлических коробах состоит не только в необходимости штробировать стены. Основная сложность заключается в том, что со временем деревянный дом дает усадку. Даже после того как основной усадочный процесс завершился, может начаться механический, который является следствием давления бревен верхнего яруса на нижний.

Кроме того, изменения могут носить сезонный характер. Например, засушливым летом стены оседают, а с наступлением влажного периода они снова становятся выше. При этом разница в высоте может достигать 50-70 мм на один этаж. А поскольку форма и размеры металлического короба остаются неизменными, в деревянном доме это может причинить ощутимые неудобства.

При открытой электропроводке таких проблем нет. Еще один весомый аргумент в пользу стиля ретро – пожарная безопасность. По правилам провода прокладываются на расстоянии 12-18 мм от горючих стен. При этом они должны опираться на металлические, керамические, фарфоровые изоляторы или изоляторы, изготовленные из негорючего пластика, керамики или фарфора.

Ретро-провода производятся по новым технологиям. Основу их составляет многопроволочная токопроводящая жила, которая покрывается слоем изоляции. Стариной веет только от наружной отделки, выполненной из стекловолокна, покрытой лаком хлопчатобумажной ткани, или искусственного шелка, пропитанного негорючими составами. Дизайнеры интерьера все чаще используют декоративные провода не только по прямому назначению, но и как элегантную отделку стен.

Современные провода, выполненные в ретро-стиле, обладают превосходным внешним видом. Благодаря красивой оболочке и широкой цветовой гамме они подходят под любую обстановку и особенности интерьера, даже если он выполнен в стиле винтаж, шебби-шик, прованс, кантри, шале или даже брутальный лофт.

Кроме того, затраты на установку открытой электропроводки существенно ниже, чем при монтаже скрытой. Ретро-проводка не требует штробирования стен, установки короба. К тому же ее легко ремонтировать или менять положение провода. В случае со скрытой проводкой всё намного сложнее. Для замены поврежденного провода или кабеля может потребоваться вскрытие стены и декоративной отделки.

Монтаж ретро-проводки выполняется с использованием изоляторов (роликов), втулок для прохождения стен, потолочных розеток под светильники, патронов, распределительных (распаечных) коробок, выключателей и розеток накладного типа. Материалом для их изготовления может служить пластик, керамика или электрофарфор.

Фарфоровые электромонтажные изделия отличаются длительным сроком эксплуатации и большей нагрузочной способностью, чем пластиковые аналоги. В то же время стоит помнить о том, что фарфор – хрупкий материал, требующий особого контроля в момент затяжки крепежных шурупов.

Втулки межстеновые (проходные изоляторы) предназначены для монтажа наружной электропроводки в стиле ретро при прохождении провода через стены или перегородки. Эти изделия изготавливаются только из высокопрочных и термостойких материалов. Их корпус отличается устойчивостью, он невосприимчив к воспламенению и обугливанию при разрядах.

Втулки сохраняют высокие эксплуатационные характеристики при использовании в жарких, влажных и запыленных помещениях. Их гладкая поверхность максимально упрощает уход. Изделия универсальны, подходят для любого интерьера, независимо от стиля дизайна.

Изоляторы (ролики) используются для крепления провода открытым способом к различным поверхностям. На рынке представлена продукция разных цветов. Диаметр основания могут иметь 18-22 мм, высоту – от 18 до 24 мм. Верхняя часть выпускается двух типоразмеров: узкая для кабеля из двух проводов и широкая, если проводов три.

Изоляторы используются следующим образом:

  • Прокладывается проводка с сечением 1,5-2,5 мм;
  • Втулки прочно фиксируются на потолке или стене;
  • Возле крепления провод немного раскручивается и надевается на ролики.

В ролике для установки крепежа предусмотрено сквозное отверстие. С учетом размера изолятора подбирается саморез для деревянных поверхностей или дюбель для бетонных и каменных стен. Его длина должна быть достаточной для того, чтобы обеспечить заход метиза в стену не менее чем на 2/3. Цвет крепежного элемента подбирается в зависимости от цвета изолятора. Некоторые производители поставляют крепеж в комплекте.

Розетки, выключатели и распаечные коробки. Для монтажа открытой электропроводки можно использовать обычную электротехническую продукцию. Но в сочетании с ретро-стилем современные элементы, как правило, смотрятся неуместно. Основной шик помещению как раз придают эти необычные по своему виду детали.

На рынке представлены товары разных производителей. Это может быть ретро-электрика российского производства, завезенная из Европы, а также импорт из Китая. Отечественная фурнитура практически ничем не уступает по качеству европейским аналогам. С китайскими всё сложнее. Их внешний вид может быть даже неплохим, а вот качество материала и контактов не гарантировано.

Качественные винтажные аксессуары служат не хуже, чем их классические аналоги. При производстве сертифицированной продукции используются те же комплектующие, что и в обычных. Просто их дизайн выдержан в ретро-стиле, что не влияет на удобство использования и срок эксплуатации.

Любой винтажный выключатель проходит проверку. Несмотря на то, что вместо привычных нам клавиш производители устанавливают поворотные контактные тумблеры, изделия качественно выполняют свою функцию. Такой вариант включения контакта называется проходной ретро-выключатель: в тумблере используется контактная пара, которая замыкается и размыкается при повороте. В старину такая технология считалась очень удобной.

Ретро-выключатели могут быть выполнены в стиле раннего советского периода, могут повторять изящные формы оригинальных образцов начала минувшего столетия или соответствовать позднему ретро пятидесятых годов.

Современные керамические выключатели удовлетворяют требованиям безопасности. Дополнительно их можно заземлить. Большинство покупателей отдают предпочтение именно этим моделям (по сравнению с пластиковыми аналогами), поскольку чашки изделий из керамики надежно защищают от пробития фазы даже в том случае, когда они неплотно прилегают к стене.

Светодизайнеры называют керамические электротехнические изделия сочетанием простоты линий, лаконичности форм и особого шика, способного стать гармоничным дополнением любого интерьера. Поворотные и двухклавишные модели привносят в атмосферу помещения особый шарм старины, пропитанный ностальгическими нотками и нежными воспоминаниями из счастливого детства.

Ретро-выключатели круглой и квадратной формы чаще всего устанавливаются в залах кафе, ресторанов, баров и гостиниц, выдержанных в соответствующем стиле. Однако нередко их можно увидеть и в офисах солидных компаний, владельцы которых хотят каждой деталью интерьера подчеркнуть особый вкус.

Патроны для лампы Эдисона. Декоративные источники света дали вторую жизнь лампам накаливания с угольной нитью, запатентованным гениальным американским изобретателем и предпринимателем Томасом Эдисоном в далеком 1879 году. Современная интерпретация сочетает в себе простоту и лаконичность. Их внешний вид полностью соответствует оригиналу и потому заметно выделяется на фоне современных светильников.

С каждым днем популярность ретро-ламп стремительно увеличивается. Их активно используют для оформления разных интерьеров, начиная от традиционного классического и заканчивая брутальным лофтом. Искусственный источник света Эдисона может быть стильным дополнением выполненного «под старину» абажура. В то же время такая лампа прекрасно смотрится и без него.

Подключение источника света к сети не требует использования специальных переходников и трансформаторов. Для установки и начала эксплуатации вполне достаточно стандартного патрона – винтового с цоколем типа Е. Цифра, стоящая рядом с буквенным обозначением, информирует покупателя о диаметре резьбы (в миллиметрах):

  • Е27 – наиболее распространенный из всех типоразмеров. На 27 мм рассчитаны патроны у большинства осветительных приборов, предназначенных для использования в быту;
  • Е14 – эта разновидность цоколя винтового типа встречается довольно часто. В обиходе его называют «миньон».

На рынке представлены также и другие виды патронов. Например, штырьковый, софитный, фокусирующий, штифтовый, но на практике они используются реже.

Особенно гармонично ретро-лампы сочетаются с патронами, выполненными в том же стиле, изготовленными из латуни, силикона, алюминия или керамики. Эти изделия устойчивы к механическому воздействию и качественно выполняют свою функцию даже при значительном повышении температурных показателей.

Винтажные ретро-патроны для ламп Эдисона идеально подходят для создания осветительных приборов в стиле лофт. Это могут быть как светильники с подвесными элементами, так и люстры-пауки, состоящие из центрального крепления, от которого ответвляются провода, оканчивающиеся лампочками.

Некоторые модели патронов могут быть оснащены выключателем, который выполняет функцию бра.



Практичные кабель-каналы для открытой проводки

При монтаже открытой электропроводки провода могут быть укрыты в специальные трубы или кабельные каналы (кабелегоны) – короба из негорючего ПВХ, алюминия или нержавеющей стали. Электротехнические конструкции прокладываются по поверхности стен и пола, обеспечивая безопасное и максимально эстетичное оформление разветвления проводов.

На рынке представлены кабель-каналы различных форм, размеров и цветов. В отличие от кабельного лотка они оснащены крышкой, закрывающей электрокабель. Для установки в административных зданиях и общественных помещениях чаще всего используются пластиковые изделия, в производственных цехах – металлические короба, имеющие простую конструкцию и не отличающиеся изысканным внешним видом.

Владельцы квартир и частных домовладений отдают предпочтение кабелегонам из ПВХ, которые выглядят более аккуратно. Кроме того, обширная цветовая гамма и разнообразие форм позволяет подобрать продукцию, гармонично дополняющую любой интерьер. При желании можно выбрать кабель-канал в тон стен или напольного покрытия, который не будет выделяться на общем фоне.

Для скрытого монтажа слаботочной электропроводки и информационных кабелей используются миниатюрные кабелегоны из ПВХ квадратного или прямоугольного сечения. Типичные размеры таких изделий составляют 10-60 мм в высоту и 7-100 мм в ширину.

Напольные короба. Для установки в офисах и общественных зданиях подходят пластиковые, алюминиевые или изготовленные из оцинкованной стали напольные кабель-каналы скругленного профиля. Они предназначены для прокладки проводов на уровне пола.  К примеру, от стены до рабочего места или осветительного прибора.

Как правило, напольный короб для кабеля – небольшой по высоте: от 10 мм. Хотя некоторые производители дополнили свою продуктовую линейку более высокими моделями – до 60 мм при ширине до 100 мм. Округлая форма канала обеспечивает беспрепятственное передвижение работников по офису.

 Внутри напольного кабелегона может быть проложена электропроводка, смонтирован информационный кабель, а в случае необходимости – и то, и другое. Он может иметь гладкую или перфорированную поверхность. Внутреннее пространство некоторых моделей оборудовано секционными разделителями.

            Короба крепятся непосредственно к поверхности пола с помощью различных монтажных технологий. Например:

  • крепление на саморезы используется при фиксации кабель-канала на ламинат или деревянное покрытие,
  • монтаж с использованием дюбелей необходим при прокладке короба по бетонному или каменному полу;
  • герметик типа «жидкие гвозди» понадобится для крепления малоразмерных каналов.

Монтаж напольного кабелегона предполагает использование дополнительных элементов, которые помогают фиксировать конструкцию в нужном положении и создавать повороты в выступах и углах помещения. Это могут быть:

            - угловые соединители;

            - внешние уголки;

            - внутренние уголки;

            - заглушки.

Парапетные кабелегоны. Внешний вид электромонтажной продукции этой группы представляет собой составные изогнутые короба, состоящие из прямых фрагментов и соединительных угловых переходников. Это своеобразный конструктор, из которого можно собрать кабельный канал любой длины и формы.

Магистральные кабелегоны чаще всего монтируются в жилых и офисных помещениях, когда необходимо скрыть электропроводку от настенных осветительных приборов, климатического оборудования и другого электрооборудования.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Значительные размеры отдельных моделей позволяют монтировать в них розетки и выключатели.

Цвет короба и фурнитуры подбирается в соответствии с цветовой гаммой интерьера. Для монтажа в административных зданиях чаще всего используют кабель-каналы и переходники классического белого или серого оттенка. В жилых и офисных помещениях гармонично смотрятся декоративные пластиковые кабелегоны под дерево.

Плинтусные короба – пластиковые напольные конструкции, которые дополнительно выполняют роль кабельного канала. Это специальные изделия, которые еще называют электротехническими плинтусами. Они быстро монтируются и не требуют капитального ремонта. Замена и перепроложение проводов выполняются легко и просто.

Для жилых помещений такое решение почти идеально. Ведь скрытая проводка, сетевой и телевизионный кабель в большинстве случаев прокладываются вдоль стены. Поэтому полый плинтус, сочетающий в себе функции кабельного канала и декоративного элемента отделки, помогает решить несколько задач одновременно.

Желательно, чтобы электропроводка и малоточные провода были уложены в разные отделения, разделенные перегородкой. В противном случае существует вероятность, что интернет будет «подвисать», а экран телевизора – «снежить».

Размеры плинтусного короба соответствуют размерам обычных плинтусов. В конструкции присутствуют как продольные элементы, так и угловые переходники, позволяющие изменить направление провода. Цветовая гамма обширна и выбирается под цвет интерьера.

Угловые кабелегоны. Внешний вид этих кабельных каналов имеет много общего с напольными плинтусными коробами. Только угловые конструкции с треугольным сечением несущего профиля предназначены для прокладки наружной электропроводки под потолком. Такой вариант монтажа гармонично дополняет интерьер и не привлекает к себе внимания. Конструкция собирается из прямых и угловых элементов.

Прозрачные кабель-каналы. Электромонтажные изделия с прозрачной крышкой по внешнему виду напоминают угловые кабелегоны. Однако назначение у них совершенно другое. Внутри под углом 45° вставлена перегородка, которая служит основой для светодиодной ленты. Поэтому помимо основной функции такие короба используются для организации систем подсветки потолка или ниш, выполняя роль декоративных световых элементов.

Перфорированные короба с открытым доступом. Отличительная особенность таких конструкций – малый вес и невысокая стоимость (по сравнению с другими кабелегонами закрытого типа). Как правило, металлические или пластиковые кабель-каналы устанавливают в технологических помещениях, снаружи зданий, в распределительных шкафах, где важна закрывающая опора для проводов, а эстетические качества отходят на второй план. Идеально подходят для трассировки проводов. Обычно крепятся к основе с помощью саморезов.

Другие преимущества:

  • Открытый доступ к проводам в любом участке сети;
  • Возможность установки на гнутых и неровных поверхностях;
  • Простота монтажа;
  • Беспрепятственная естественная циркуляция воздуха, что защищает кабели от перегрева.

Гибкие цепные кабельные каналы. Внешний вид изделий напоминает велосипедную цепь, состоящую из множества пластиковых или металлических фрагментов. На рынке представлены модели разных размеров: 20-50 мм высоту и 50-250 мм в ширину.

Цепные системы используются при подводке электроэнергии к производственному электрооборудованию или погрузочной технике, где необходимо, чтобы провода не расползались и при этом оставались подвижными. Кабель-каналы обеспечивают надежную защиту проводки от вибраций и механического воздействия.

Преимущества:

  • Гибкость;
  • Надежная защита проводов при эксплуатации в экстремальных условиях;
  • Возможность замены поврежденных звеньев цепи аналогичными элементами;
  • Простота монтажа;
  • Малый вес;
  • Открытый доступ к проводке;
  • Стойкость к коррозии.

Эластичные гофрированные трубы. Материалом для производства гофры служат негорючие пластмассы. Гибкие кабель-каналы используются при строительстве зданий и сооружений. Их можно вмуровывать в строительные конструкции или оставлять открытыми, а также монтировать в систему подвесных потолков и фальшполов.

Гофрированные трубы приходят на помощь в тех случаях, когда по каким-либо причинам нет возможности устанавливать жесткую конструкцию. Например, при оборудовании систем электроснабжения в деревянных домах, где трудно выравнивать бревенчатые стены.

В продуктовой линейке предприятий – изготовителей гофры представлены трубы различного диаметра, предназначенные для прокладки проводов и кабелей разного назначения:

                        - 16 мм – для телефонного кабеля и проводов светильников;

                        - 20 мм – для подключения выключателей и розеток;

                        - 25 мм – для соединения электрощитов и распределительных коробок;

                        - 50 мм – для межэтажных соединений.

            Преимущества:

  • Возможность изогнуть провод по нужным углом;
  • Высокое качество изоляции;
  • Влагонепроницаемость;
  • Защита от возгорания;
  • Отсутствие стыковочных элементов и другой фурнитуры, свойственной коробам.

Из недостатков гофрированной трубы можно назвать лишь то, что в таком кабель-канале можно прокладывать только один провод. Это позволит предотвратить замыкание и избежать внутренних возгораний.

Электротехнические трубы. Еще один способ организовать внешнюю проводку – проложить провода в специальных трубах. Одновременно они выполняют роль элемента декора, а также могут быть защитой проводов от механического воздействия и проникновения влаги. Например, в скандинавском интерьере и интерьере, выполненном в стиле лофт, такой тип прокладки кабеля будет смотреться очень эффектно.

            Среди разнообразия форм, цветов и технических характеристик можно найти пластиковые кабельные каналы с разным количеством замков. Стандартные короба с крышкой выпускаются с одним замком. Это упрощает монтаж конструкции и обеспечивает простоту защелкивания.

Бытует мнение, что изделия с двумя замками более надежные. Но эксперты утверждают, что для производства тонкостенного кабелегона с двойным защелкиванием используется более ломкий материал, поэтому крышку можно снять только с помощью специального инструмента или обладая определенными навыками.

Ошибка с определением количества замков может привести к повреждению конструкции. По этой причине специалисты рекомендуют при обустройстве систем электроснабжения в частных домовладениях использовать модели с одним замком.

В процессе ремонта для решения различных задач часто устанавливаются разные короба. Ассортимент электромонтажной продукции настолько обширен, что позволяет найти оптимальное решение для любого помещения. Главное в выборе элементов – контролировать, чтобы они прочно стыковались друг с другом.



Проволочные лотки как альтернатива перфорированным коробам

В некоторых случаях для надежного размещения электрических и других кабелей используют проволочный лоток – конструкцию, созданную методом сваривания металлических прутьев. Помимо лотков стандартного типа, в зависимости от конструктивных особенностей, такие изделия также изготавливаются из нержавеющих компонентов, могут быть покрыты слоем цинка, иметь порошковое или гальваническое напыление.

Проволочные короба предназначены для монтажа кабельных систем в подвалах, складских помещениях и на промышленных предприятиях. Кроме того, они устанавливаются внутри натяжных потолков и фальшполов. Кабель-каналы легко собираются и позволяют быстро оснастить системой электроснабжения любое неподготовленное помещение.

Конструкция лотков отличается простотой, надежностью и прочностью. Проволочные элементы не накапливают пыль и удобны в эксплуатации. Проволока располагается с большим шагом, что обеспечивает хорошую вентиляцию проводов и защищает их от перегрева. Внутри лотка провода фиксируются с помощью хомутов.

            Проволочные кабелегоны стали достойной заменой вышедшим из строя перфорированным глухим изделиям. Среди их ключевых преимуществ можно назвать следующие:

  • Простота конструкции и монтажа;
  • Относительно небольшой вес;
  • Доступ к проводам;
  • Быстрая сборка;
  • Надежная защита проводов от механического воздействия;
  • Высокий уровень помехоустойчивости – экранизирующий эффект;
  • Возможность создания лотков нестандартного размера для прокладки трассы любой конфигурации;
  • Не требуют дополнительных затрат в процессе эксплуатации;
  • Обеспечивают комфортный доступ к электролиниям и силовым кабелям, позволяют проводить мониторинг состояния проводов без использования иных технических средств;
  • Возможность беспрепятственного проветривания электромагистралей, обеспечивающего естественное охлаждение кабелей;
  • В случае проведения ремонтных работ нет необходимости демонтировать всю линию;
  • Могут быть использованы для прокладки трасс как внутри, так и снаружи помещений;
  • Для монтажа используются простейшие соединительные элементы;
  • Возможность наращивать и разветвлять кабельные системы без демонтажа;
  • Возможность использования лотков в опасных условиях, связанных с действием высоких и низких температур;
  • Экологичность;
  • Длительный срок службы;
  • Доступная стоимость.

Проволочные лотки просты в использовании. Обеспечивают объединение кабеля в труднодоступных местах, что позволяет упорядочить систему электрических магистралей. Электромонтажные изделия из проволоки не подвержены деформации, на протяжении продолжительного периода времени сохраняют оригинальный внешний вид и прочность.

Лотки из проволоки дают возможность создавать многоуровневые системы, обеспечивая при этом доступ к кабельной трассе. В результате исключаются трудности, связанные с обслуживанием магистрали, заменой поврежденного провода или необходимостью увеличения количества дополнительных резервных линий.

Минимальным порогом напряжения при эксплуатации кабелей принято считать отметку в 1 кВ. При монтаже сигнальной и информационной сети в многоквартирных жилых домах и на промышленных объектах пользуются спросом лотки размером 50×50 мм.

Для изготовления стандартных проволочных изделий компании-производители используют стальную оцинкованную проволоку диаметром 3,5-5 мм. Наличие надежного стального сердечника обеспечивает высокую прочность конструкции. Несмотря на сетчатую структуру и небольшой вес, проволочные лотки не уступают по показателям прочности и жесткости листовым аналогам.

Нанесение оцинкованного покрытия защищает изделия от коррозии, что значительно увеличивает срок их службы. Оцинкование осуществляется двумя способами: холодным и горячим, имеющими единый уровень надежности. Дополнительно производители предлагают провести окрашивание порошковой краской, что повышает эстетические качества и улучшает потребительские характеристики лотков.

Накануне запуска в серийное производство проволочные электромонтажные изделия проходят серию лабораторных и тестовых испытаний. Кроме того, проверяется поверхность лотка на наличие острых углов и режущих краев, способных травмировать персонал во время монтажа.

Предприятия – изготовители сетчатых лотков предоставляют гарантию на свою продукцию сроком до 10 лет. Это свидетельствует о том, что в процессе производства было использовано качественное сырье, соблюдены все требования нормативных документов и т. д.

Лестничные кабель-каналы – одна из разновидностей проволочных лотков. Конструкция этих электромонтажных систем аналогична. Однако каркас лестничных кабелегонов производится из более крупного металлического профиля, похожего на лестницу, что позволяет прокладывать даже массивные силовые кабели.

На рынке представлены разные модели:

                        - с перфорированными стенками;

                        - с глухими стенками;

                        - без крышки;

                        - с крышкой.



Новый аксессуар для кабельных трасс

В 2020 году на рынке электротехники в секторе аксессуаров для кабеленесущих конструкций был представлен новый элемент – стальная пластина для спуска кабеля с лотков лестничного типа. Она прочно крепится к траверсе и обеспечивает аккуратную подачу кабеля к электрооборудованию.

Плавный изгиб пластины исключает образование заломов, скручивание и перегиб кабеля и тем самым предотвращает его повреждение и преждевременный выход из строя. Кроме того, новинку можно использовать для организации перехода кабельной трассы на другие уровни и монтажа систем сложной конфигурации.

Преимущества пластины:

  • Неподверженность коррозии;
  • Способность выдерживать большой вес кабельно-проводниковой продукции;
  • Долговечность;
  • Надежность.

Пластина отличается симметричностью конструкции. Благодаря этой особенности изделие можно фиксировать на траверсу любой стороной и не тратить драгоценное время на поиск «правильного» положения. Разработчик укомплектовал новинку метизами, что исключает необходимость самостоятельного просчета нужного количества крепежных элементов и их подбор в торговых точках.

На рынке представлены аксессуары, совместимые с тремя системами: I5 Combitech, «L5 Combitech, U5 Combitech. Это обеспечивает разнообразие и выбора и дает возможность подобрать пластины с учетом особенностей предстоящей эксплуатации. Например, можно выбрать изделия, предназначенные для использования в сложных климатических условиях или способные выдерживать большую нагрузку массивного электрокабеля при монтаже длинных пролетов.



Стеклопластик бросает вызов времени

Всё большую популярность на рынке электротехники приобретают кабельные лотки, изготовленные из композитных материалов, усиленных стекловолокном. Основу такого наполнителя составляют стеклянные нитеобразные волокна или ткань. В качестве связующего компонента производители используют полиэфирную смолу.

Стекловолоконный наполнитель выполняет функцию армирования. Кроме того, он обеспечивает механическую прочность кабеленесущих систем и наделяет их высокой несущей способностью. Примесь полиэфирной смолы делает материал монолитным и способствует распределению усилий между волокнами. Под воздействием высоких температур этот компонент длительное время сохраняет свою электропроводность, не снижает предела текучести и не меняет других важных физико-механических свойств.

Как правило, композитные составы на базе полиэфирной смолы используются на взрывоопасных объектах, в помещениях, отличающихся агрессивной средой, которая способствует образованию химической коррозии металлического короба, а также в тех сегментах рынка, где предъявляются высокие требования к огнестойкости и малодымности (изделия не должны выделять черной сажи и дыма подобно ПВХ) электромонтажной продукции.

По оценкам экспертов, наибольшая прочность свойственна полимерным кабельным лоткам, имеющим ориентированно расположенные непрерывные волокна. Нитеобразные волокна могут быть двух видов:

  • Однонаправленные (располагаются параллельно);
  • Перекрестные (располагаются под определенным углом друг к другу).

Изменение направления стеклянных волокон позволяет регулировать механические свойства полимерных коробов в широком диапазоне. Состав качественных кабельных лотков из полимера соответствует требованиям ГОСТов и относится к 511 типу стеклопластиков.

Действующие ГОСТы, связанные с полимерными электромонтажными изделиями:

  •  ГOCT P 52868-2007 (MЭK 61537:2006) Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний (введен в действие с 01.01.2009 г.);
  •  ГOCT 16962.1-89 Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам (с Изменением № 1) (введен в действие с 01.01.1990 г.);
  • ГOCT 16962.2-90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам (с Изменением № 1) (введен в действие с 01.01.1991 г.);
  • ГOCT 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам (с Изменениями № 1, 2) (введен в действие с 01.01.1991 г. – для вновь разрабатываемых и модернизируемых электротехнических изделий; с 01.01.1993 г. – для электротехнических изделий, разработанных до 01.01.1991 г.);
  • ГOCT 18620-86. Изделия электротехнические. Маркировка (с Изменением № 1) (введен в действие с 01.01.1988 г.);
  • ГOCT 23216-78 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний (с Изменениями № 1, 2, 3) (введен в действие с 01.07.1979 г.);
  • ГOCT 27483-87 (MЭK 695-2-1-80) Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой (введен в действие с 01.01.1989 г.);
  • ГOCT 28779-90 (MЭK 707-81) Материалы электроизоляционные твердые. Методы определения воспламеняемости под воздействием источника зажигания (с Поправкой) (введен в действие с 01.01.1992 г.);
  • ГOCT 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний (с Изменениями № 1-10) (введен в действие с 01.01.1982 г.);
  • ГOCT 12.3.030-83 Система стандартов безопасности труда (ССБТ). Переработка пластических масс. Требования безопасности (с Изменением № 1) (введен в действие с 01.01.1984 г.);
  • ГOCT 24105-80 Изделия из пластмасс. Термины и определения дефектов (введен в действие с 01.07.1980 г.);
  • ГOCT P 50962-96 Посуда и изделия хозяйственного назначения из пластмасс. Общие технические условия (с Изменениями № 1, 2) (введён в действие с 01.01.1998 г.);
  • ГOCT 32127-2013 Пустые оболочки для низковольтных комплектных устройств распределения и управления. Общие требования (введён в действие с 01.07.2014 г.);
  • ГOCT 15150–90 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды (с Изменениями № 1, 2, 3, 4, 5) (введен в действие с 01.01.1971 г.).

Короба из полимерных материалов для кабельных систем изготавливаются по двум технологиям:

  1. Метод горячего прессования. Суть технологии предполагает предварительный нагрев исходного материала (термореактивной пластмассы) и его обработку под давлением в разогретой пресс-форме с последующим отвердением. В процессе производства полимерного короба стеклянные волокна распределяются хаотично, что позволяет выпускать продукцию шириной до 600 мм при небольшой длине свободного пролета. Такая конструкция применяется при монтаже разветвленных кабельных магистралей с несколькими поворотами.
  2. Метод пултрузии. Эта широко применяемая методика позволяет производить различные кабеленесущие системы и комплектующие для них. При таком варианте производства структура полимера содержит продольные или частично поперечно ориентированные нити стекловолокна. Это означает, что в одной серии лотка стеклянные волокна располагаются в продольном направлении, а в другой серии электромонтажной продукции часть компонентов направлена продольно, а другая – расположена поперек. Изделия, изготовленные таким способом, отличаются особой прочностью и пригодны для эксплуатации на объектах с высокими нагрузками. Могут быть установлены на пролетах длиной 4-6 м.

На рынке представлены стеклопластиковые полимерные кабельные лотки нескольких видов:

  • Лотки сплошного (листового типа) предназначены для монтажа слаботочных кабельных линий до 1 кВт;
  • Лотки перфорированного типа используются в качестве универсальных кабеленесущих систем при создании слаботочных кабельных линий до 1 кВт, где существует вероятность образования влаги внутри короба;
  • Лотки лестничного типа используются для создания кабельных трасс с высокой несущей способностью.

Функцию опорных конструкций при создании кабельных магистралей выполняют металлические крепления, а также полимерные рельсы, хомуты, композитные консоли, настенные и потолочные кронштейны, полки и стойки. Благодаря высоким эксплуатационным характеристикам и стойкости к коррозии крепежные элементы из стеклопластика рекомендуется применять для монтажа кабеленесущих конструкций в условиях агрессивной среды.

В список преимуществ полимерных лотков входят:

  • Высокие электроизоляционные свойства, обеспечивающие устойчивость к электрическому пробою II класса изоляции. Благодаря этому нет необходимости в подключении корпусных элементов к защитным зажимам РЕ ли PEN. Кроме того, отсутствует потребность в проведении периодических проверок противопожарного состояния.
  • Устойчивость к высоким температурам и пожаробезопасность. Сочетание в составе композитного материала стеклянных волокон и полиэфирных смол обеспечивает высокую теплостойкость и пожаробезопасность изделий. Полиэфирные смолы относятся к группе самозатухающих материалов, т. е. они меняют цвет, дымят или обугливаются в пламени и потухают при вынесении из источника огня. При резких перепадах температуры не утрачивают основных функциональных способностей. В процессе горения стекловолокно не выделяет вредных веществ и обладает длительной устойчивостью к кратковременным перегревам.
  • Стойкость к механическому воздействию, вибрациям, коррозии и действию химических реагентов. Кабельные лотки на базе полимеров отличаются длительным сроком службы, насчитывающим несколько десятилетий. При этом электромонтажная продукция не утрачивает своих основных рабочих свойств, остающихся неизменными при интенсивном воздействии солнечных лучей, соляного тумана, химически активных сред. Полимерные кабеленесущие системы не подвержены коррозии, сохраняют форму и несущую способность.
  • Легкость конструкции. Эта особенность лотков делает их удобными при транспортировке и облегчает монтаж трассы. Строительно-монтажные работы выполняются с помощью стандартных инструментов и не нуждаются в использовании специального инвентаря.
  • Температура эксплуатации. Электромонтажные изделия из стеклопластика могут использоваться при температуре от -60 °С до +85 °С.

Полимерные лотки для кабельных систем нашли широкое применение в нефтегазодобывающией отрасли, на предприятиях химической и горнодобывающей промышленности, в морских терминалах, портах и платформах, на объектах электроэнергетики, железнодорожного транспорта, в строительстве и других сферах.

Следует отметить, что востребованность лотков из стекловолокна связана не только со спецификой той или иной отрасли, но и с климатическими и географическими особенностями эксплуатации энергосистем.



Крепеж для потолочных люстр

При прокладке электросети открытым способом провода и кабели не закладывают в штробы, а пропускают поверх отделочного материала стен и потолка. При таком способе монтажа необходимо использовать потолочный крепеж для осветительных приборов.

Стоимость специальных креплений невысока. Но при этом они обеспечивают надежную фиксацию люстры, безопасность людей и эстетичный внешний вид, соответствующий стилистике дизайна интерьера.

Выбор инструментов и крепежа зависит от способа крепления светильника. Их может быть несколько видов:

  • Петля на арматуре осветительного прибора для фиксации на потолочном крюке. Крюк может быть анкерным, сквозным, пружинным и закладным. Это один из наиболее распространенных и самых надежных видов крепления люстр в жилых помещениях. В этом случае основа, к которой крепится светильник, должна быть максимально прочной;
  • Крепление люстры к монтажной продольной планке (кронштейну). Такой способ крепежа обеспечивает распределение веса осветительного прибора на несколько точек. Для него требуется больше места, чем для крюка. Кронштейн фиксируется на потолке с помощью дюбелей с саморезами. Важное условие: такой вариант крепления допустим в том случае, если вес светильника не превышает 2 кг;
  • Использование двойной перпендикулярной планки (крестовины) дает возможность подвешивать люстру-плафон и другие осветительные приборы, плотно прилегающие к потолку. Конструкция крестообразной планки имеет много общего со строением кронштейна. Отличий всего два. Во-первых, у крестовины больше точек крепления. Во-вторых, ее можно использовать для подвешивания светильников весом более 2 кг;
  • Крепление осветительного прибора с помощью монтажной двутавровой платформы. Ее используют в качестве крепежа для подвешивания массивных габаритных люстр. Монтаж осуществляется в нескольких точках.

Современные потолочные крепления изготавливаются из высококачественной стали. Они способны выдерживать большую нагрузку, легко монтируются и качественно выполняют свою функцию: обеспечивают надежный крепеж осветительных приборов, не оставляют зазоров, что скрывает проводку от посторонних глаз, поэтому светильники смотрятся безукоризненно.



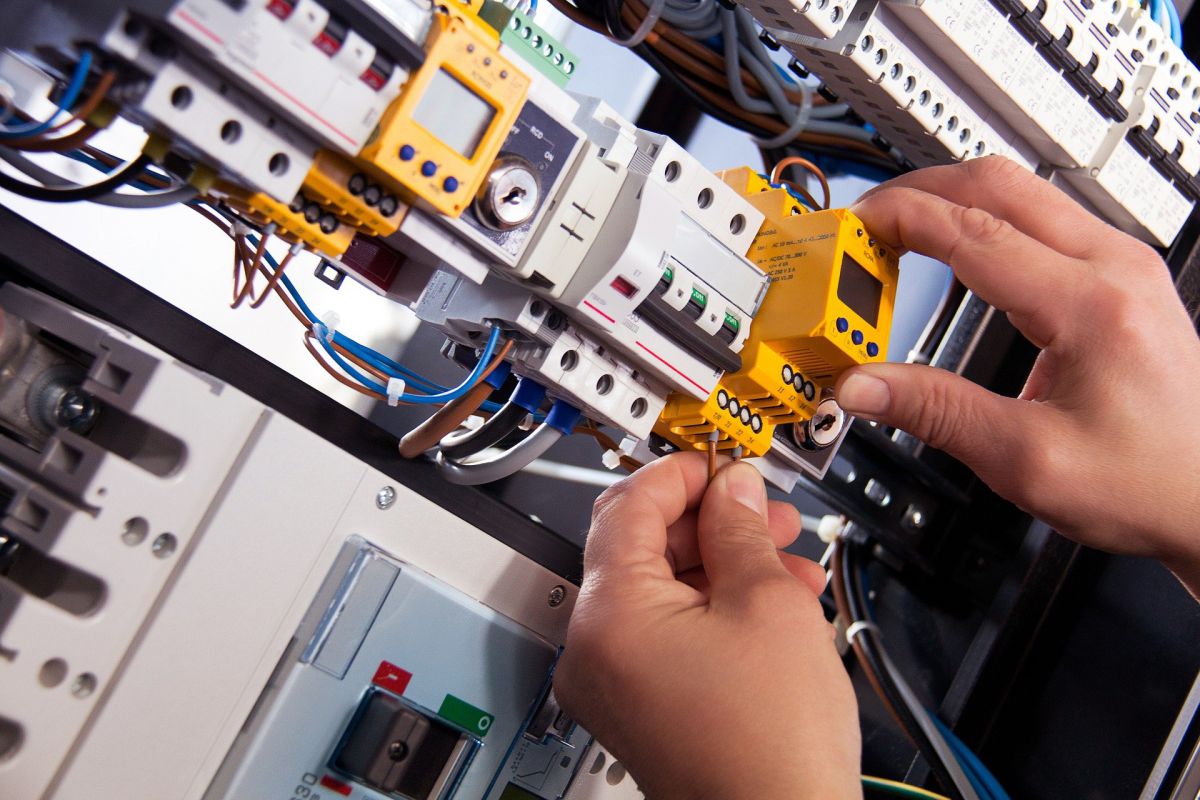

Автоматические выключатели: есть контакт!

В продуктовой линейке Группы Legrand представлены два автоматических выключателя, которые применяются в НКУ и энергоустановках для защиты питающих линий и нагрузок от КЗ и перегрузок:

- серии ВА04-31Про. Устройство рассчитано на токи 16-125 А. Предназначено для проведения тока при работе в нормальном режиме. Кроме того, функционал выключателя обеспечивает отключение тока при возникновении коротких замыканий, снижении напряжения в сети ниже допустимых значений, перегрузках и для оперативных отключений/включений электроцепи;

- серии ВА04-35Про. Рассчитан на токи 125-250 А.

            Установка выключателей позволяет оптимизировать затраты при монтаже низковольтных комплектных устройств на сборочном производстве или на объекте.

            На этапе проектирования этих аппаратов разработчики уделили особое внимание методам крепления, способным обеспечить быстрый и простой монтаж автоматических выключателей в распределительных щитах и энергоустановках. Их два:

  • Первый вариант установки можно считать классическим. Он предполагает крепление выключателя на монтажную плату с помощью винтов. Однако, по оценкам специалистов, этот метод не идеален. Он требует точной разметки поверхности, просверливания отверстий, нарезки резьбы и т. п. В сложных производственных условиях быстро и качественно выполнить все подготовительные работы может быть затруднительно. К тому же на это потребуется некоторое время.

Несмотря на определенные трудности с монтажом, именно этот способ установки можно назвать единственно возможным в случаях, когда необходим ремонт или модернизация НКУ.

Выключатели обеих серий изначально адаптированы под монтаж на плату. Они отличаются компактными установочными размерами и сконструированы таким образом, что все монтажные действия производятся с фронтальной стороны.

  • Второй вариант монтажа позволяет установить автоматические выключатели быстро и просто. Кроме того, он предпочтительнее с точки зрения надежности. В процессе установки корпус ВА04-31Про и ВА04-35Про крепится к стандартной DIN-рейке, которой оснащены все современные модели низковольтных комплектных устройств. При этом для монтажа выключателей на монтажную рейку используется специальная переходная пластина.

Весь процесс установки занимает несколько секунд, не считая времени, которое тратится на подключение проводов. По оценкам специалистов, при таком варианте монтажа провода также подключаются проще.

Источник питания может быть подключен к выключателям как сверху, так и снизу. При этом нижнее подключение обеспечивает сохранность характеристик аппарата и упрощает процесс подсоединения проводников.

К клеммам автоматических устройств могут быть подсоединены как одножильные провода нужного сечения, так и гибкие провода с наконечниками. Также существует возможность подключения алюминиевых и медных шин.

Для всех вариантов подключения предусмотрены специальные зажимы и крепления, которые упрощают монтаж, делают подсоединение удобным, а контакты – надежными.

Безопасность эксплуатации и технического обслуживания НКУ между полюсами включателей обеспечивают разделительные пластины. Возможность их установки предусмотрена конструкцией автоматов.



Безопасность превыше всего

Соединительные шины (гребенки) необходимы для удобного, а главное безопасного соединения групп автоматических выключателей, выключателей нагрузки, дифференциальных автоматов и выключателей, размещенных в один ряд.

Гребенка представляет собой цельную медную пластину, помещенную в пластиковый изолятор. От пластины отходят оголенные штыри V-образной или Г-образной формы – так называемые зубья. Вместе с пластиной они образуют единую цельную конструкцию, без каких-либо соединений. Пластина свободно перемещается в корпусе и в случае необходимости легко оттуда вынимается.

Какую функцию выполняет гребенчатая шина? Прежде всего – это защита дифференциальных автоматов, выключателей и устройств защитного отключения от дополнительных контактных сопротивлений при параллельном подсоединении. Это означает, что изделие предотвращает появление новых мест нагрева токоведущих частей.

Соединительные шины выпускаются с шагом 18 и 27 мм. Изделия с меньшим расстоянием используются для коммутации автоматов с одним модулем шириной 18 мм. Устройства с шагом 27 мм предназначены для подключения аппаратуры шириной, кратной полутора модулям.

Для удобного и безопасного соединения групп модульного оборудования предназначены новые латунные соединительные шины типа PIN (штырь) 63 A длиной 1 м. Материал зубьев обладает высокой коррозионной стойкостью. Корпус изготовлен из пластика, не поддерживающего процесс горения. Это свойство доказано в ходе испытаний, которые проводились с использованием проволоки, нагретой до 960 °С.

Преимущества:

  • Максимальный рабочий ток – до 63А;
  • Гребенка изготовлена из электротехнической меди марки М1. Это так называемая бескислородная медь, которая на 99,9% состоит из основного металла (с учетом наличия в химическом составе серебра). Количество других примесей не должно превышать тысячных долей процента (за исключением кислорода, на его долю приходится 0,05%). Благодаря термоустойчивости вязкость, прочность и пластичность медного проката в условиях экстремальных температур остаются неизменными;
  • Рабочая температура колеблется в пределах от -45 °С до +40 °С.

Технические характеристики шин типа PIN 63 A:

  • Номинальное напряжение 230/400 В;
  • Номинальное напряжение изоляции 600 В;
  • Луженые шины предназначены для работы с одно-, двух-, трех- и четырехполюсным оборудованием;
  • Максимальное количество подсоединяемой аппаратуры: для 1Р-3Р – 54 шт., для 4Р – 56 шт.;
  • Срок эксплуатации – 15 лет.

Гребенки поставляются в комплекте с заглушками.



Арматура для СИП. Простота, надежность и функциональность

Создание, установка и монтаж разнообразных электротехнических систем требует использования качественной кабельно-проводниковой продукции. Несмотря на широкий ассортимент, потребители отдают предпочтение самонесущим изолированным проводам (СИП), которые на протяжении всего срока службы не ломаются, не требуют армировки или усиления, «не боятся» перекрестывания, нахлестов, касания друг к другу, а короткие замыкания исключены благодаря изоляции. По оценкам экспертов, применение СИП снижает эксплуатационные расходы до 80%.

При прокладке ЛЭП с помощью специфического по структуре самонесущего изолированного провода необходимо использовать специальную арматуру СИП кабеля – зажимы и другие арматурные элементы. Независимо от предприятия-производителя и торговой марки, качественное оборудование должно быть надежным, практичным, прочным, функциональным, износостойким и долговечным.

Линейная арматура обеспечивает разветвление, крепление и подключение проводов при монтаже воздушных линий электропередач с помощью СИП. Арматурные элементы бывают нескольких видов:

  • Поддерживающие крюки и зажимы обеспечивают крепление кабеля на прямых участках ВЛ и воспринимают усилия тяжения проводов при повороте трассы. С их помощью легко строятся параллельные линии на одинарных опорах. Материалом для изготовления арматуры этого типа служит термообработанная и горячеоцинкованная сталь, обеспечивающая высокую коррозионную стойкость.

В зависимости от эксплуатационного назначения поддерживающие крюки делятся на три класса:

- Легкие – используются для монтажа телефонных линий и фиксации воздушных кабелей на прямых участках ВЛ;

- Обычные – применяются при прокладке обычных ВЛ с поворотом трассы под углом не более 90°;

- Тяжелые – необходимы для использования в сложных условиях и углов более 90°.

Для крепления арматуры на круглых металлических или железобетонных опорах используются поддерживающие ленты (бандажи). С их помощью происходит закрепление анкерных и подвесных кронштейнов.

  • Соединительные модули, зажимы и прессуемые наконечники производятся из материала, выдерживающего высокую относительную влажность воздуха, механические нагрузки и вибрационные волны. Например, анкерный зажим позволяет зафиксировать до четырех СИП одновременно.

Такой арматурный элемент, как изолированная гильза, предназначен для соединения отдельных кабельных витков в пролете. Гильза предотвращает процессы окисления, понижает потери электричества и гарантирует герметичность.

Соединительные зажимы, которые монтируются методом опрессования, используются для соединения СИП, не требующего разъединения. Они выпускаются в разных модификациях:

- для соединения проводов фаз или наружного освещения, когда арматурные элементы испытывают растягивающие усилия не более 70% прочности провода;

- для соединения неизолированного несущего нулевого провода, когда зажимы должны иметь прочность не менее 90% прочности несущего провода;

Соединительные прессуемые элементы покрыты изолирующим материалом, обладающим свойствами диэлектрика. Они устанавливаются с помощью ручного пресса, оборудованного матрицами. Цанговые и клиновые зажимы в опрессовании не нуждаются.

  • Контактные зажимы предназначены для непосредственного соединения проводов. Могут быть двух видов:

- соединительные зажимы применяются для соединения проводов одного сечения. Поэтому чаще всего их используют при монтаже магистральной части линии;

- ответвительные арматурные элементы обеспечивают соединение проводов разного сечения, что свойственно при ответвлении линии к разным потребителям. В случаях, когда абонентское ответвление выполняется проводами одного сечения с проводами магистральной части линии, соединительные зажимы могут выполнять функцию ответвительных.

На рынке представлены контактные болтовые зажимы разных типов. Одни накладываются на провода без снятия изоляционного слоя. В таком случае надежное электрическое соединение обеспечивается зубчатыми контактами плашек, которые прокалывают изоляцию проводов в момент затягивания болтов. Зубы не повреждают провода больше, чем это необходимо, что обеспечивает прочное, надежное и безопасное крепление. Для соединения медных проводов контактные части зажимов покрывают оловом.

Другой тип контактной арматуры накладывается на провода с предварительно снятой изоляцией. Для каждого болтового зажима предусмотрены изолирующие предохранительные футляры.

Арматура, изготовленная в виде обжимных гильз, чаще всего используется для соединения несущего троса СИП. При необходимости эти элементы могут быть изолированы с помощью изолирующей обоймы, выполненной из термоусаживаемого материала.

  • Защитные колпаки и наконечники обеспечивают герметичную оконцовку СИП. Они надежно изолируют оголенные концы проводов и обеспечивают надежную работу ЛЭП. Кроме того, защитные элементы предотвращают попадание в СИП песка, влаги и других реагентов;
  • Сцепные крюки предназначены для крепления и подвешивания кабельной арматуры на линейных опорах, столбах, фасадах зданий и т. д.;
  • Натяжные зажимы и изоляторы. Анкерные элементы используются для крепления несущих жил на опорах анкерного типа, а также для конечного крепления несущих жил, ответвления на опоре и на вводе в здание или строение;
  • Спиральные элементы широко применяются для крепления СИП к штыревым и линейным опорным изоляторам. Они не требуют применения специальных инструментов и приспособлений для монтажа, использование которых в полевых условиях может быть затруднительным. Еще одно весомое преимущество – удобство и скорость установки. Например, многоэлементные спиральные зажимы по скорости монтажа практически не уступают прессуемым. Кроме того, сама конструкция арматуры этого типа позволяет распределять нагрузку, которая передается на проводник, на большую его площадь. Таим образом обеспечиваются более щадящие условия работы системы «зажим-провод».

В 2020 году потребителям электротехнической продукции была представлена новинка – ответвительные изолированные зажимы ЗОИ 10-95/1,5-10 М IEK. Арматурные элементы предназначены для соединения и ответвления фазных и нулевых СИП напряжением до 1 кВ. Кроме того, они могут быть использованы для монтажа абонентских ответвлений. Например, проводов системы освещения.

Корпус ЗОИ выполнен из прочного термопластика, армированного стекловолокном, стойкого к механическому воздействию. Новинка отличается своей универсальностью: разработчик предусмотрел возможность оконцевания и соединения кабельных жил любого типа. Это могут быть медные и алюминиевые, секторные и круглые, многопроволочные и многожильные кабели.

В момент затягивания болтов медные пирамидальные клинья контактной пластины прокалывают изоляционный слой проводника магистральной линии и изоляцию проводника ответвления. В результате этих проколов образуется надежный электрический контакт. При определенном усилии происходит срывание головки затягиваемого болта.

Удобство транспортировки и монтажа обеспечивает обвальцовка болта, предотвращающая возможное разъединение составных компонентов. Конструкция зажима гарантирует герметичность соединения и надежный электрический контакт. Это подтверждено результатом испытаний. В ходе исследования арматурный элемент погружали на глубину 1 м, он находился там в течение 1 минуты под действием переменного напряжения 6 кВ частотой 50 Гц.

Особенности конструкции:

  • Наличие срывной головки обеспечивает образование надежного контакта. Для этого не требуется использование специального инструмента;
  • Зажим оснащен уплотняющей эластичной прокладкой для герметичности соединения;
  • В комплект входит герметизирующий колпачок;
  • Изолированные зажимы обеспечивают надежный электрический контакт при широком диапазоне сечений.

Технические характеристики ответвительных зажимов ЗОИ 10-95/1,5-10 М IEK:

  • Номинальное напряжение 1 000 В;
  • Сечение магистрали – 10-95 мм²;
  • Сечение ответвления – 1,5-10 мм²;
  • Рабочая температура находится в пределах от -60 °С до +55 °С;
  • Гарантийный срок эксплуатации – шесть лет.



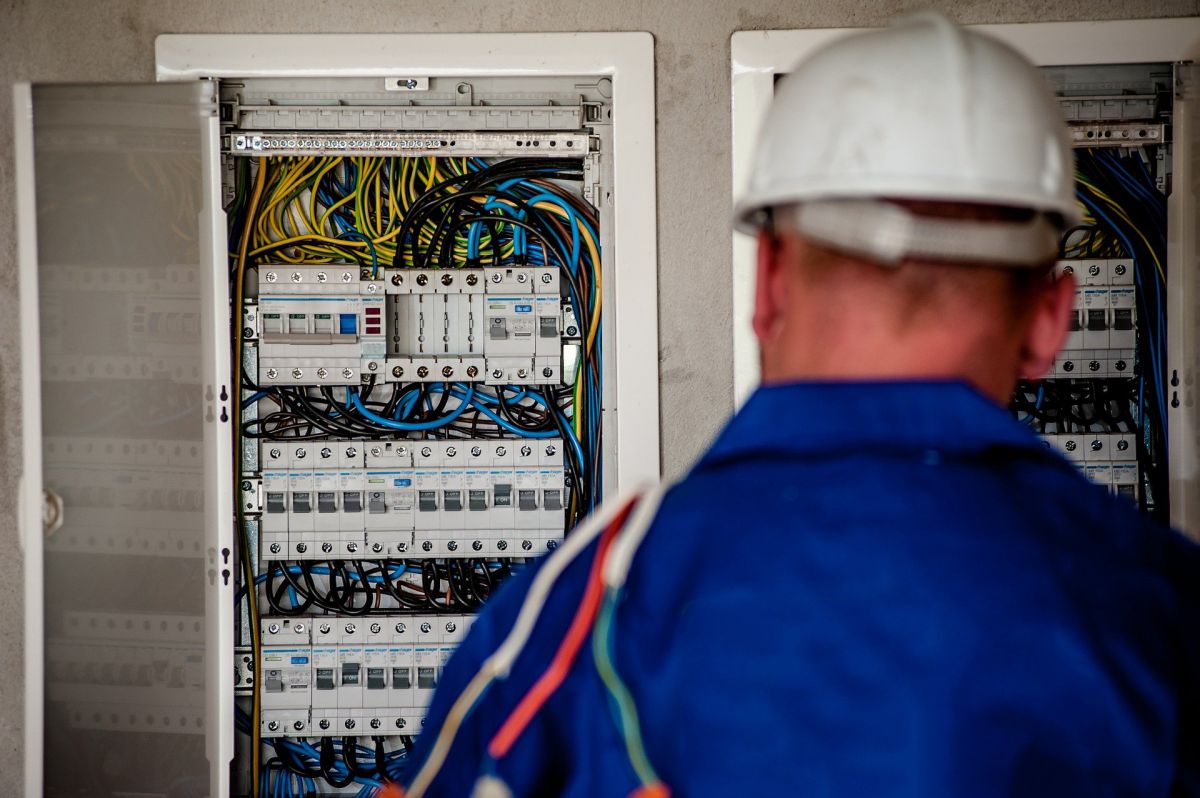

Металлические корпуса: совершенству нет предела

Корпус, оболочка, щит, бокс – названий много, но функция у этих изделий одна. Они предназначены для решения трех основных задач:

  1. Защита автоматических устройств от неблагоприятного воздействия извне. Это может быть проникновение пыли и влаги. Кроме того, не исключено механическое воздействие и непреднамеренное перемещение оборудования, установленного внутри корпуса.
  2. Защита людей от поражения электротоком, выбросов дуги и опасных для здоровья испарений, которые образуют некоторые виды проводов в случае короткого замыкания.
  3. Эстетичность. Аккуратный и практичный в эксплуатации металлический корпус скрывает неприглядное техническое наполнение.

Решение этих задач обязывает производителей выпускать надежные, безопасные, защищенные со всех сторон модели. Корпус электроустановочных изделий может быть оснащен отверстиями под приборы, рычаги и кнопки управления.

В 2020 году ассортимент электротехнической продукции, выпускаемой под брендом IEK®, расширен сразу несколькими моделями.

  • Стали доступны к покупке корпуса этажных распределительных электрощитов ЩЭ IP31 серии LIGHT. Новинка представлена сразу в пяти моделях, предназначенных для двух, трех, четырех, пяти и шести квартир. Кроме того, экономичное решение может быть использовано для сборки щитов в административных зданиях. Монтаж предполагает наличие ниши размером 950х900х140 мм.

Толщина металла, из которого изготовлены элементы корпуса изделий серии LIGHT, идентична ЩЭ IP31 стандартных серий. Производитель модифицировал конфигурацию каркаса и внес изменения в комплектацию.

Сварной металлический корпус новых моделей состоит из трех отсеков:

- В вводно-учетном установлены DIN-рейки для фиксации приборов учета;

- Распределительный отсек оснащен DIN-рейками для размещения аппаратуры групповых линий и установки шин N, РЕ. Здесь же вмонтирована оперативная панель;

- Отсек слаботочного оборудования укомплектован перфорированными коробами для прокладки коммуникаций. Силовой и слаботочный отсеки разделены перегородкой.

  • Потребителям представлен навесной металлический корпус с прозрачной дверью TITAN 5 ЩРн IP31. Изделие применяется для сборки распределительных щитов с использованием модульных аппаратов, ввода и распределения электрической энергии, а также для защиты сетей напряжением 230/400 В от перегрузки и КЗ.

Корпус представляет собой съемную монтажную раму, простую в сборке и удобную в эксплуатации. Изделие оборудовано съемной перенавешиваемой дверью с закаленным стеклом для удобного контроля устройств и снятия показаний счетчика.

            Технические характеристики:

  • Номинальный ток – до 125 А;
  • Степень защиты – IP31;
  • Ударопрочность – IK06;
  • Климатическое исполнение – УХЛЗ.
  • Еще одна новинка 2020 года – встраиваемые металлические корпуса TITAN 5 ЩРв и TITAN Pro ЩРн IP54. Изделия предназначены для сборки вводно-учетных электрощитов, ввода и учета электроэнергии в помещениях различного назначения. Рассчитаны на большое количество устанавливаемых модулей – 120, 144, 180 и 216.

Благодаря съемной монтажной раме корпус быстро собирается. Наличие в конструкции изделий специальной пластиковой панели защищает людей от поражения током.

Технические характеристики:

  • Номинальный ток – до 125 А;
  • Степень защиты – IP31 (TITAN 5 ЩРв) и IP54 (TITAN Pro ЩРн IP54);
  • Ударопрочность – IK08;
  • Климатическое исполнение – УХЛЗ (TITAN 5 ЩРв) и У2 (TITAN Pro ЩРн IP54).
