Выключатели-разъединители — класс низковольтной коммутационной аппаратуры, совмещающий функции оперативного управления цепью и её безопасного разъединения. Стандарт ГОСТ IEC 60947-3 (МЭК 60947-3) регламентирует их типологию, технические характеристики и требования к испытаниям.

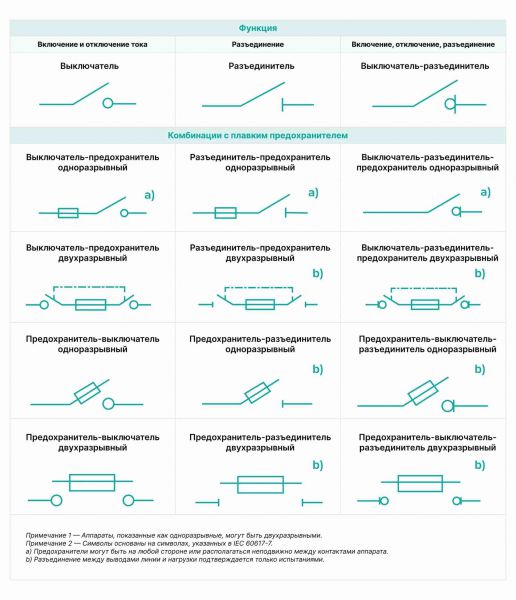

Перечень определений аппаратов



Категории применения

Категории применения определяют режим коммутации аппарата и напрямую влияют на требования к испытаниям. Категория А — частые коммутации, Категория В — редкие. Для аппаратов категории В (например, разъединителей, оперируемых только при обслуживании) требования к ресурсу существенно ниже.

Род тока

Категория применения

Типичная область применения

Категория А

Категория В

Переменный

АС-20А а)

АС-20В а)

Соединение и разъединение без нагрузки

АС-21А

АС-21В

Коммутация активных нагрузок, включая умеренные перегрузки

АС-22А

АС-22В

Коммутация смешанных активных и индуктивных нагрузок, включая умеренные перегрузки

АС-23А

АС-23В

Коммутация цепей с двигателями или другими высокоиндуктивными нагрузками

Постоянный

DC-20А

DC-20В

Соединение и разъединение без нагрузки

DC-21А

DC-21В

Коммутация активных нагрузок, включая умеренные перегрузки

DC-22А

DC-22В

Коммутация смешанных активных и индуктивных нагрузок (например, шунтовый двигатель)

DC-23А

DC-23В

Коммутация высокоиндуктивных нагрузок (например, сериесный двигатель)

а) Данные категории применения не разрешены в США.

Условия включения и отключения по категориям применения

Каждая категория нормирует кратные значения тока и напряжения при включении и отключении, коэффициент мощности cos φ (для переменного тока) или постоянную времени L/R (для постоянного тока). Эти параметры используются при проведении типовых испытаний.

Категория применения

Номинальный рабочий ток

Включение а)

Отключение

Число циклов в)

I/Ie

U/Ue

cos φ

L/R

Ic/Ie

Ur/Ue

cos φ

L/R

АС-20А б) — АС-20В б)

Все значения

—

—

—

—

—

—

—

—

—

АС-21А — АС-21В

Все значения

1,5

1,05

0,95

—

1,5

1,05

0,95

—

5

АС-22А — АС-22В

Все значения

3

1,05

0,65

—

3

1,05

0,65

—

5

АС-23А — АС-23В

0 < Ie ≤ 100 А

10

1,05

0,45

—

8

1,05

0,45

—

5

АС-23А — АС-23В

100 А < Ie

10

1,05

0,35

—

8

1,05

0,35

—

3 г)

DC-20А б) — DC-20В б)

Все значения

—

—

—

—

—

—

—

—

—

DC-21А — DC-21В

Все значения

1,5

1,05

—

1

1,5

1,05

—

1

5

DC-22А — DC-22В

Все значения

4

1,05

—

2,5

4

1,05

—

2,5

5

DC-23А — DC-23В

Все значения

4

1,05

—

15

4

1,05

—

15

5

I — ток включения;   Ic — ток отключения;   Ie — номинальный рабочий ток

U — напряжение до включения;   Ue — номинальное рабочее напряжение;   Ur — возвращающееся напряжение промышленной частоты или постоянного тока

а) Для переменного тока ток включения выражается действующим значением периодической составляющей.

б) Данные категории применения не разрешены в США.

в) Допускается проводить коммутационные операции без тока между каждой операцией включения-отключения под током.

г) С согласия изготовителя для подтверждения соответствия категориям АС-21 и АС-22 число циклов при испытании в категории АС-23 может быть увеличено с 3 до 5.

Оборудование TENGEN серии GL

Серия GL от TENGEN — реализация требований МЭК 60947-3 в диапазоне токов 63–3150 А для сетей AC 50 Гц до 690 В. Оборудование предназначено для распределительных сетей жилых, общественных зданий, промышленных и коммерческих объектов. Серия охватывает четыре типа управления, комплектуется вспомогательными контактами 1NO+1NC или 2NO+2NC, доступна в прозрачном корпусе с окном индикации I-O.

Технические характеристики TENGEN GL (на примере модели 2000 А)

Характеристика

Значение (модель 2000 А)

Номинальное напряжение изоляции

1000 В (AC)

Номинальное импульсное напряжение

12 кВ

Категория применения

AC-22B

Номинальный кратковременно выдерживаемый ток

50 кА / 1 с

Механическая износостойкость

≥ 500 циклов

Электрическая износостойкость

≥ 100 циклов

Диапазон токов серии

63 — 3150 А

Номинальное рабочее напряжение (AC 50 Гц)

до 690 В

Температурный режим эксплуатации

от −5°C до +40°C

Максимальная высота установки

не более 2000 м над уровнем моря

Ознакомьтесь с подробными характеристиками и изучите полный модельный ряд оборудования в официальном каталоге TENGEN.
