Характеристики трансформатора сухого типа: ТСЗЛ/630/6/0.4/D/Yн-11/IP31/Al:

• Производитель: Востокэнерготранс
• •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией)
• •Концепция конструкции: Стержневой
• •Номинальная мощность, кВа: 630
• •Номинальное напряжение на стороне ВН, кВ: 6
• •Номинальное напряжение на стороне НН, кВ: 0.4
• •Материал обмотки: Алюминий
• •Напряжение короткого замыкания Uкз (%) ± 10%: 6
• •Частота питающей сети, Гц: 50
• •Степень защиты кожуха (корпус): IP31
• •Класс нагревостойкости изоляции: F (155°C)
• •Класс стойкости к воздействиям окружающей среды Е2 (по ГОСТ 52719–2007)
• •Класс пожаробезопасности: F1
• •Переключение без возбуждения (ПБВ), %: ±2×2,5
• •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
• •Уровень шума дB (A): Менее 70
• •Охлаждение: Естественное (AN/AF)
• •Высота установки над уровнем моря, м: До 1000
• •Потери холостого хода 120 °C ± 15%, Вт: 1300
• •Потери короткого замыкания 120 °C ± 10%, Вт: 5960
• •Габариты трансформатора, мм: 1240*970*1016
• •Колея колес (или опор), мм: 660*910
• •Вес трансформатора без кожуха ± 10%, кг: 1475
• •Климатическое исполнение: У3 или УХЛЗ — неотапливаемые помещения с возможной конденсацией

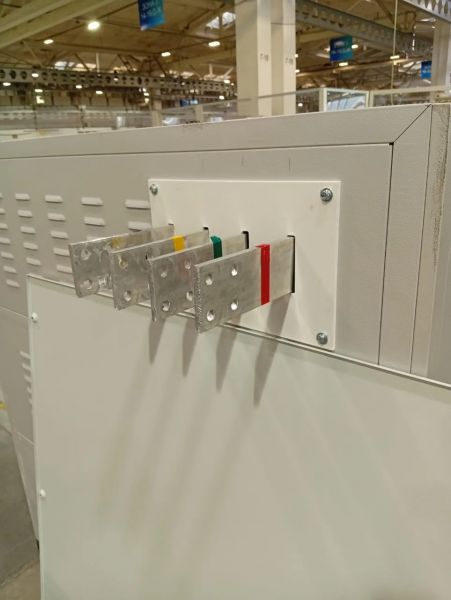

• •Тип вывода ВН и НН: Шина, либо Кабель
• •Расположение выводов ВН: по согласованию с заказчиком
• •Расположение выводов НН: по согласованию с заказчиком.
•
• •Материал выводов НН: алюминий, либо медь

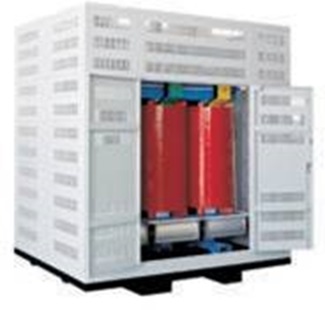

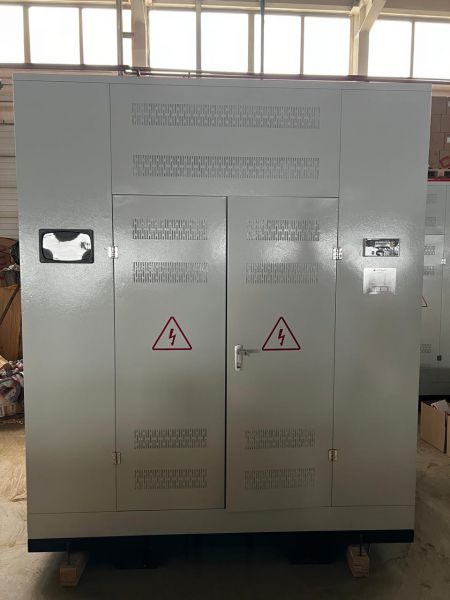

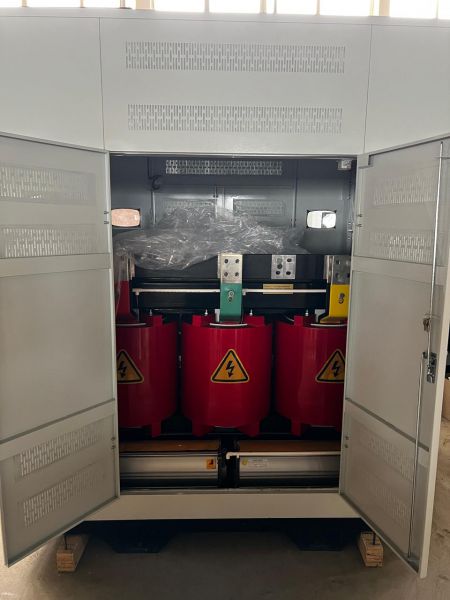

• •Габариты кожуха: 1600*1300*1400 мм
• •Вес трансформатора с кожухом ± 10%, кг: 1605

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация сухого трансформатора 630 ква:

• •Трансформатор.
• •Транспортные колёса — ролики.
• •Паспорт на трансформатор (с заключением ОТК).
• •Сертификат сейсмостойкости (до 9 баллов)
• •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»
• •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа теплового контроля.
• •Вентиляторы.
• •Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

Чертеж сухого трансформатора ТСЗЛ 630 ква с литой изоляцией прилагается.
