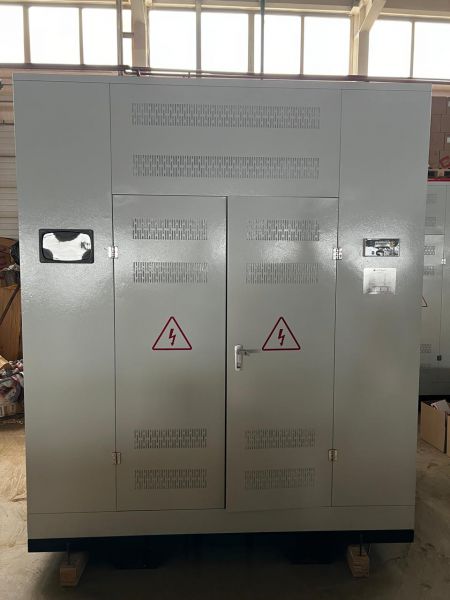

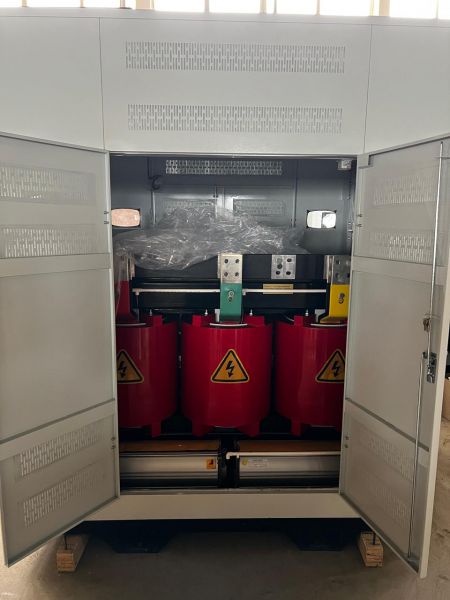

Трансформатор сухого типа с литой изоляцией ТСЗЛ/1000/10/0.4/D/Yн-11/IP31/Al

Технические характеристики трансформатора ТСЗЛ/1000/10/0.4/D/Yн-11/IP31/Al

• Производитель: Востокэнерготранс
• •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией)
• •Концепция конструкции: Стержневой;
• •Номинальная мощность, кВа: 1000;
• •Номинальное напряжение на стороне ВН, кВ: 10;
• •Номинальное напряжение на стороне НН, кВ: 0.4;
• •Материал обмотки: Алюминий;
• •Напряжение короткого замыкания Uкз (%) ± 10%: 6;
• •Частота питающей сети, Гц: 50;
• •Степень защиты кожуха (корпус): IP31;
• •Класс нагревостойкости изоляции: F (155°C);
• •Переключение без возбуждения (ПБВ), %: ±2×2,5;
• •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда);
• •Уровень шума дB (A): Менее 70;
• •Охлаждение: Естественное С (AN/AF);
• •Высота установки над уровнем моря, м: До 1000;
• •Потери холостого хода (120°C) ± 15%, Вт: 1770;
• •Потери короткого замыкания (120°C) ± 10%, Вт: 8130;
• •Габариты трансформатора, мм: 1350*1010*1101;
• •Колея колес (или опор), мм: 820*950;
• •Вес трансформатора без кожуха ± 10%, кг: 2090;
• •Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией;
• •Тип вывода ВН и НН: Шина, либо Кабель;
• •Расположение выводов ВН: по согласованию с заказчиком;
• •Расположение выводов НН: по согласованию с заказчиком;
•
• •Материал выводов НН: алюминий, либо медь;
• •Габариты кожуха: 1700*1350*1500 мм;
• •Вес трансформатора с кожухом ± 10%, кг: 2270;

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

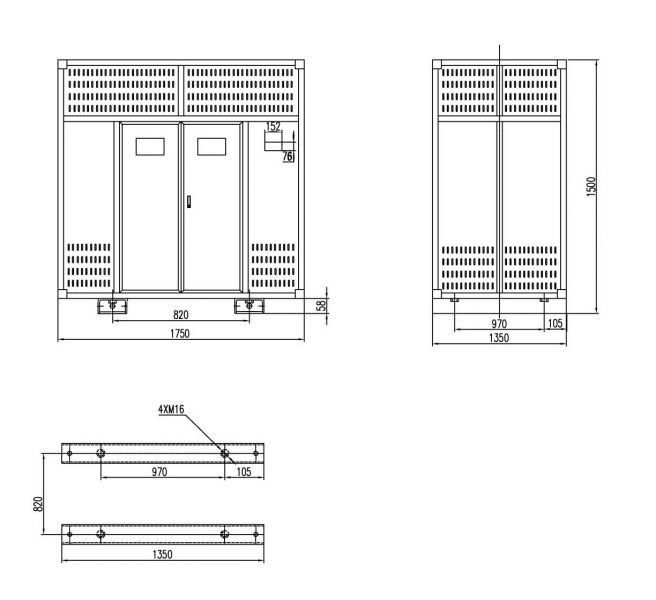

Чертеж сухого трансформатора ТСЗЛ 1000 ква с литой изоляцией прилагается.

Комплект поставки трансформатора сухого типа с литой изоляцией ТСЗЛ/1000/10/0.4:

• •Трансформатор в кожухе;
• •Транспортные колёса — ролики;
• •Паспорт на трансформатор (с заключением ОТК);
• •Сертификат сейсмостойкости (до 9 баллов);
• •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»;
• •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4 шт) выполняющий роль шкафа теплового контроля;
• •Вентиляторы;
• •Комплект эксплуатационной документации на блок температурного контроля;

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.
