Технические характеристики сухого трансформатора с литой изоляцией ТСЗЛ/1250/10/0.4/D/Yн-11/IP31/Al

• Производитель: Востокэнерготранс
• •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией)
• •Концепция конструкции: Стержневой
• •Номинальная мощность, кВа: 1250
• •Номинальное напряжение на стороне ВН, кВ: 10
• •Номинальное напряжение на стороне НН, кВ: 0.4
• •Материал обмотки: Алюминий
• •Напряжение короткого замыкания Uкз (%) ± 10%: 6
• •Частота питающей сети, Гц: 50
• •Степень защиты кожуха (корпус): IP31
• •Класс нагревостойкости изоляции: F (155°C)
• •Переключение без возбуждения (ПБВ), %: ±2×2,5
• •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
• •Уровень шума дB (A): Менее 70
• •Охлаждение: Естественное С (AN / AF)
• •Высота установки над уровнем моря, м: До 1000
• •Потери холостого хода (120°C) ± 15%, Вт: 2090
• •Потери короткого замыкания (120°C) ± 10%, Вт: 9690
• •Ток lхх, % ±30%: 0,9
• •Габариты трансформатора, мм: 1380*1030*1171
• •Колея колес (или опор), мм: 820*970
• •Вес трансформатора без кожуха ± 10%, кг: 2420

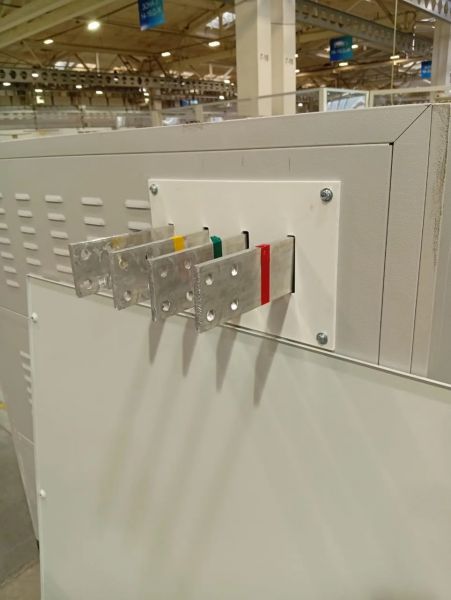

• •Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией •Тип вывода ВН и НН: Шина, либо Кабель
• •Расположение выводов ВН: по согласованию с заказчиком
• •Расположение выводов НН: по согласованию с заказчиком.

• •Материал выводов НН: алюминий, либо медь

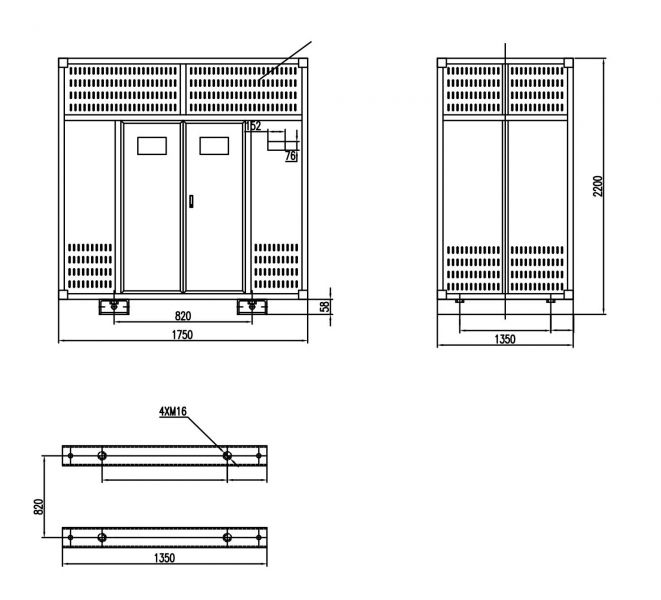

• •Габариты кожуха: 1750*1350*1500 мм
• •Вес трансформатора с кожухом ± 10%, кг: 2600

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

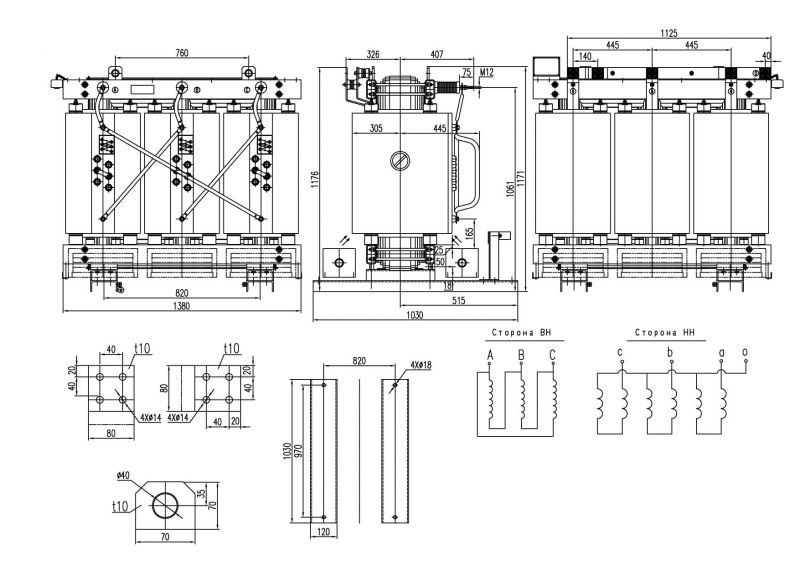

Чертеж сухого трансформатора 1250 ква

Типовой комплект поставки сухого трансформатора ТСЗЛ 1250 кВА:

• •Трансформатор;
• •Транспортные колёса — ролики;
• •Паспорт на трансформатор (с заключением ОТК);
• •Сертификат сейсмостойкости (до 9 баллов);
• •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность».
• •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа тепловой защиты.
• •Вентиляторы 4 шт.
• •Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

Наличие товара уточняйте у менеджера. Срок изготовления трансформаторов на заказ от 14 до 60 календарных дней.
