Технические характеристики трансформатора сухого типа с литой изоляцией: ТСЗЛ/1600/10/0.4/D/Yн-11/IP31/AL

• •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией)
• •Концепция конструкции: Стержневой
• •Номинальная мощность, кВа: 1600
• •Номинальное напряжение на стороне ВН, кВ: 10
• •Номинальное напряжение на стороне НН, кВ: 0.4
• •Материал обмотки: Алюминий
• •Напряжение короткого замыкания Uкз (%) ± 10%: 6
• •Частота питающей сети, Гц: 50
• •Степень защиты кожуха (корпус): IP31
• •Класс нагревостойкости изоляции: F (155°C)
• •Переключение без возбуждения (ПБВ), %: ±2×2,5
• •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
• •Уровень шума дB (A): Менее 70
• •Охлаждение: Естественное С (AN/AF)
• •Высота установки над уровнем моря, м: До 1000
• •Потери холостого хода (120°C) ± 15%, Вт: 2450
• •Потери короткого замыкания (120°C) ± 10%, Вт: 11730
• •Габариты трансформатора, мм: 1460*1070*1246
• •Колея колес (или опор), мм: 820*1010 •Вес трансформатора без кожуха ± 10%, кг: 2955 •Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией
• •Тип вывода ВН и НН: Шина, либо Кабель
• •Расположение выводов ВН: по согласованию с заказчиком
• •Расположение выводов НН: по согласованию с заказчиком

• •Материал выводов НН: алюминий, либо медь
• •Габариты кожуха: 1850*1400*1800 мм
• •Вес трансформатора с кожухом ± 10%, кг: 3155

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

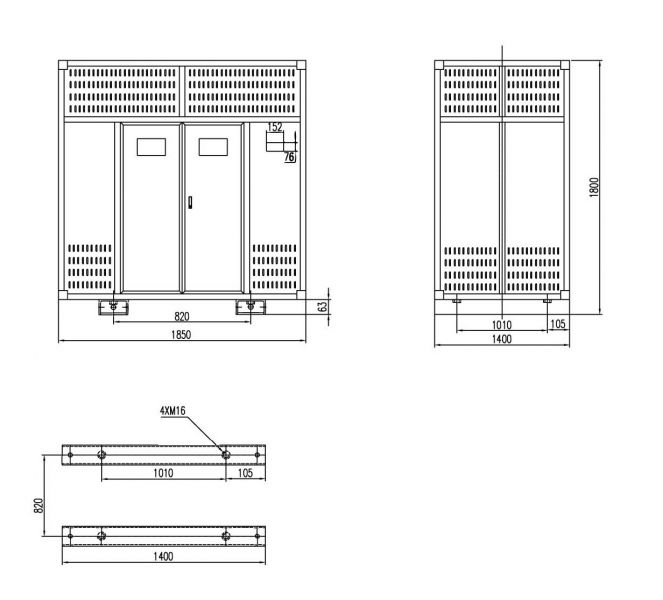

Чертеж сухого трансформатора 1600 ква.

Типовой комплект поставки трансформатора 1600 кВА:

• •Трансформатор

• Транспортные колёса — ролики

• •Паспорт на трансформатор (с заключением ОТК)

• •Сертификат сейсмостойкости (до 9 баллов)

• •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность» .

• •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа теплового контроля

• •Вентиляторы.

• •Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.
