Сухой трансформатор ТСЗЛ/1600/6/0.4/D/Yн-11/IP31/AL с литой изоляцией. Цена 1700000 руб. с НДС

Технические характеристики трансформатора сухого типа с литой изоляцией ТСЗЛ/1600/6/0.4/D/Yн-11/IP31/AL

• •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией);
• •Концепция конструкции: Стержневой;
• •Номинальная мощность, кВа: 1600;
• •Номинальное напряжение на стороне ВН, кВ: 6;
• •Номинальное напряжение на стороне НН, кВ: 0.4;
• •Материал обмотки: Алюминий;
• •Напряжение короткого замыкания Uкз (%) ± 10%: 6;
• •Частота питающей сети, Гц: 50;
• •Степень защиты кожуха (корпус): IP31;
• •Класс нагревостойкости изоляции: F (155°C);
• •Переключение без возбуждения (ПБВ), %: ±2×2,5;
• •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда);
• •Уровень шума дB (A): Менее 70;
• •Охлаждение: Естественное С (AN/AF);
• •Высота установки над уровнем моря, м: До 1000;
• •Потери холостого хода (120°C) ± 15%, Вт: 2450;
• •Потери короткого замыкания (120°C) ± 10%, Вт: 11730;
• •Габариты трансформатора, мм: 1460*1070*1246;
• •Колея колес (или опор), мм: 820*1010; •
• Вес трансформатора без кожуха ± 10%, кг: 2955;
• •Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией;
• •Тип вывода ВН и НН: Шина, либо Кабель;
• •Расположение выводов ВН: по согласованию с заказчиком;
• •Расположение выводов НН: по согласованию с заказчиком;
•
• •Материал выводов НН: алюминий, либо медь;

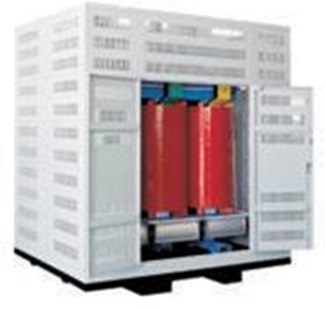

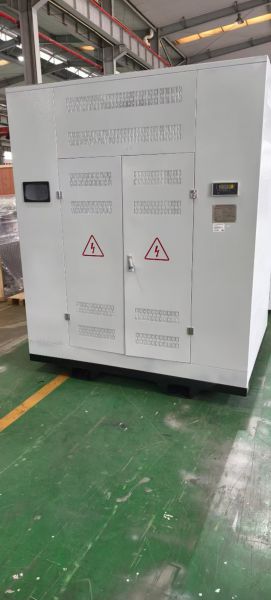

• •Габариты кожуха: 1850*1400*1800 мм;
• •Вес трансформатора с кожухом ± 10%, кг: 3155;

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация трансформатора сухого типа с литой изоляцией:

• •Транспортные колёса — ролики;
• •Паспорт на трансформатор (с заключением ОТК);
• •Сертификат сейсмостойкости (до 9 баллов);
• •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»;
• •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4шт) выполняющий роль шкафа теплового контроля;
• •Вентиляторы 4 шт.
• •Комплект эксплуатационной документации на блок температурного контроля Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

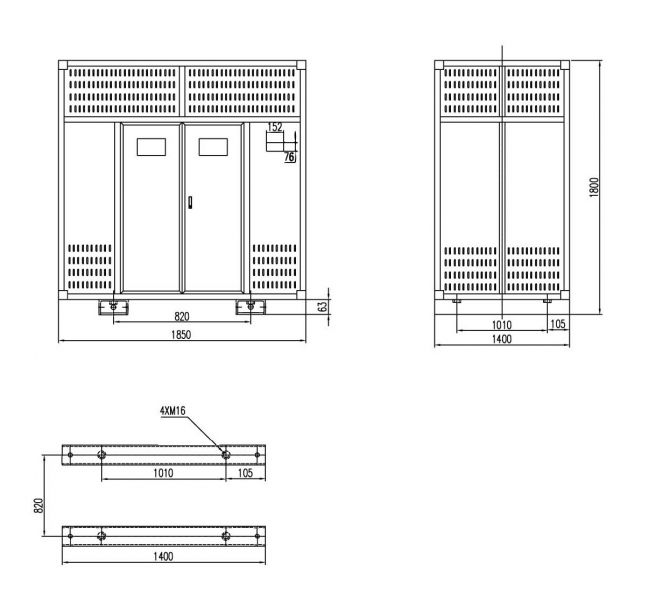

Чертеж сухого трансформатора 1600 ква дан в описании.
