Технические характеристики сухого трансформатора с литой изоляцией ТСЗЛ/2000/6/0.4/D/Yн-11/IP31/Al

•    •Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)
•    •Концепция конструкции: Стержневой
•    •Номинальная мощность, кВа: 2000
•    •Номинальное напряжение на стороне ВН, кВ: 6
•    •Номинальное напряжение на стороне НН, кВ: 0.4
•    •Материал обмотки: Алюминий
•    •Напряжение короткого замыкания Uкз(%) ± 10%: 6
•    •Частота питающей сети, Гц: 50
•    •Степень защиты кожуха (корпус): IP31
•    •Класс нагревостойкости изоляции: F(155°C)
•    •Переключение без возбуждения (ПБВ), %: ±2х2,5
•    •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•    •Уровень шума дB(A): Менее 70
•    •Охлаждение: Естественное AN/AF
•    •Высота установки над уровнем моря, м: До 1000
•    •Потери холостого хода ± 15%, Вт: 3050
•    •Потери короткого замыкания 120°C ± 10%, Вт: 14450
•    •Габариты трансформатора, мм: 1530*1090*1336
•    •Колея колес (или опор), мм: 820*1030
•    •Вес трансформатора без кожуха ± 10%, кг: 3510
•    •Климатическое исполнение: УЗ - умеренный климат в закрытых помещениях с вентиляцией

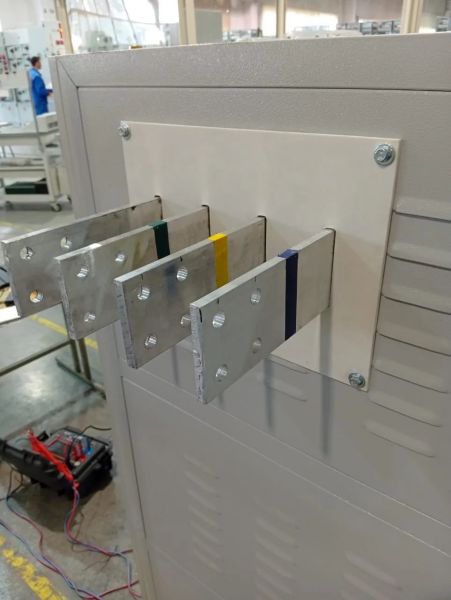

•    •Тип вывода ВН и НН: Шина, либо Кабель
•    •Расположение выводов ВН: по согласованию с заказчиком.
•    •Расположение выводов НН: по согласованию с заказчиком.
• ​
•    •Материал выводов НН: алюминий, либо медь

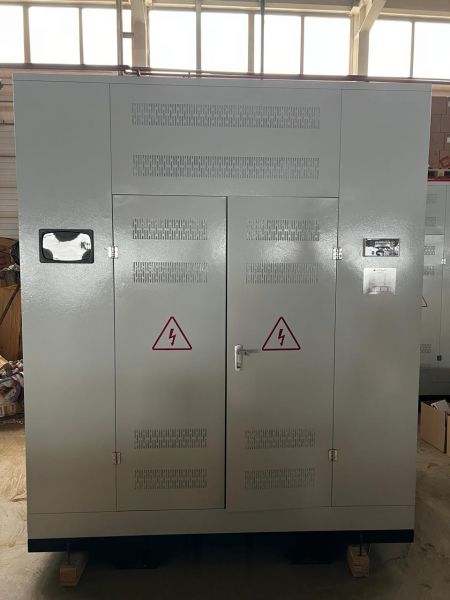

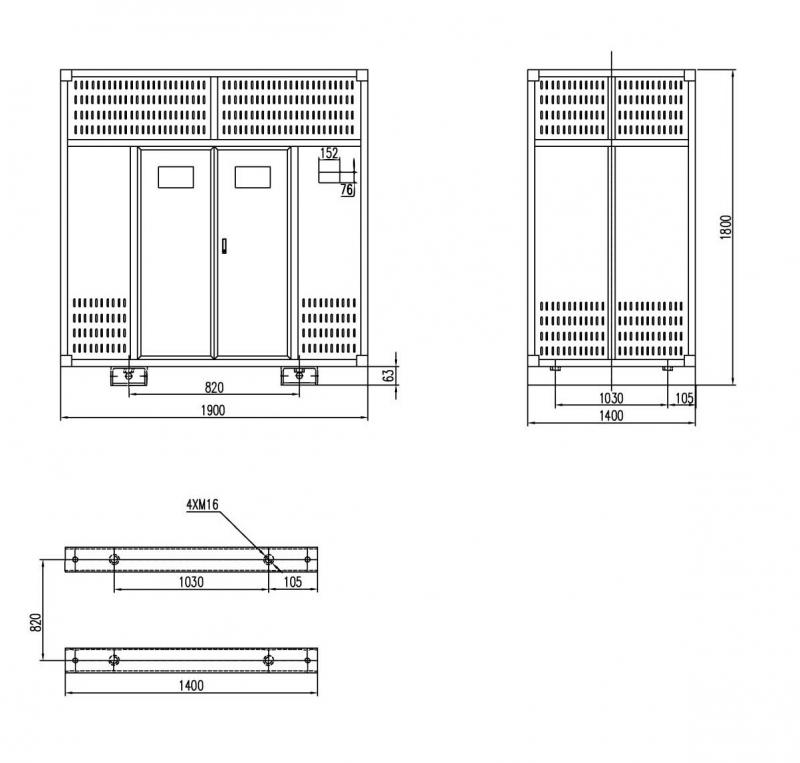

•    •Габариты кожуха: 1900*1400*1800 мм
•    •Вес трансформатора с кожухом ± 10%, кг: 3830

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовой комплект поставки сухого трансформатора ТСЗЛ 2500 кВА:

• •Трансформатор
• •Транспортные колёса - ролики
• •Паспорт на трансформатор (с заключением ОТК)
• •Сертификат сейсмостойкости (до 9 баллов)
• •Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
• •Русифицированный цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3-4 шт) выполняющий роль шкафа тепловой защиты
• •Вентиляторы 6 шт.
• •Комплект эксплуатационной документации на блок температурного контроля

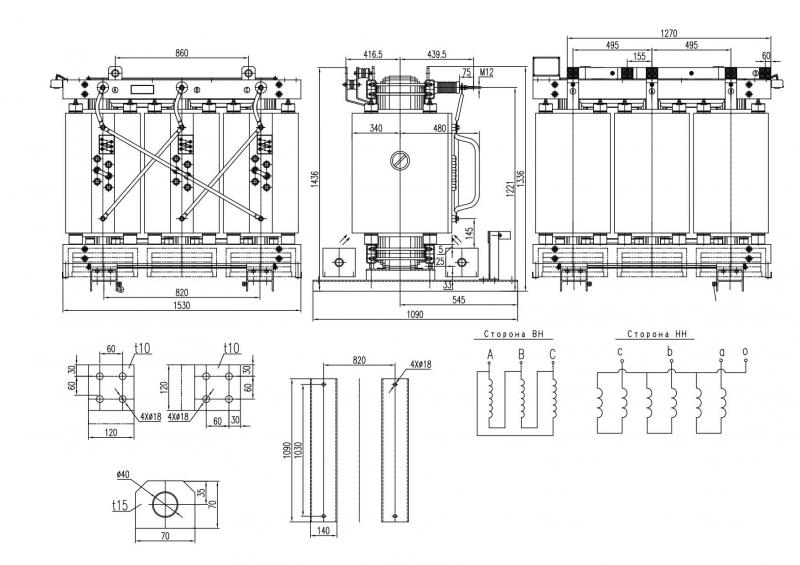

  Чертеж сухого трансформатора 2000 ква:

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.
