Трансформатор сухой ТСЗЛ 2500/6/0,4/IP31/DYн-11/Al с литой изоляцией. Цена 2400000 руб. с НДС

Опубликовано ср, 10/22/2025 - 12:43 пользователем Денис Гагарин

Технические характеристики трансформатора сухого типа с литой изоляцией 2500 квА:

  • Производитель: Востокэнерготранс
  • Тип: ТСЗЛ (трехфазный, сухого типа, защищенный с литой изоляцией).
  • Концепция конструкции: Стержневой
  • Номинальная мощность: 2500
  • Номинальное напряжение на стороне ВН, кВ: 6
  • Номинальное напряжение на стороне НН, кВ: 0.4
  • Материал обмотки: Алюминий
  • Напряжение короткого замыкания Uкз%: 6
  • Частота питающей сети, Гц: 50
  • Степень защиты кожуха (корпус): IP31
  • Переключение без возбуждения (ПБВ), %: ±2×2,5
  • Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
  • Уровень шума дB (A): Менее 70
  • Охлаждение: Естественное AN/AF
  • Высота установки над уровнем моря, м: До 1000
  • Потери холостого хода ± 15%вт, 3600
  • Потери короткого замыкания 120°C ± 15%, Вт: 17170
  • Габариты трансформатора, мм: 1570*1130*1401
  • Колея колес (или опор), мм: 820*1070
  • Вес трансформатора без кожуха, кг: 4065
  • Климатическое исполнение: УЗ (УХЛ3) — умеренный климат в закрытых помещениях с вентиляцией.
  • Тип вывода ВН и НН: Шина, либо Кабель.
  • Расположение выводов ВН: по согласованию с заказчиком.
  • Расположение выводов НН: по согласованию с заказчиком.



  • Материал выводов НН: алюминий, либо медь.

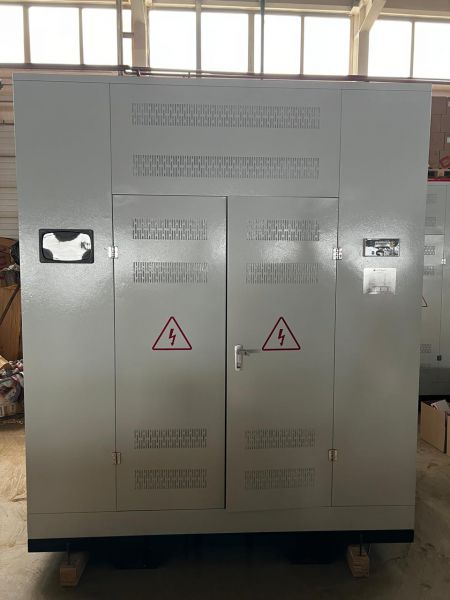

  • Габариты трансформатора в кожухе, мм: 1950×1450×1800.
  • Вес трансформатора в кожухе, кг: 4315.

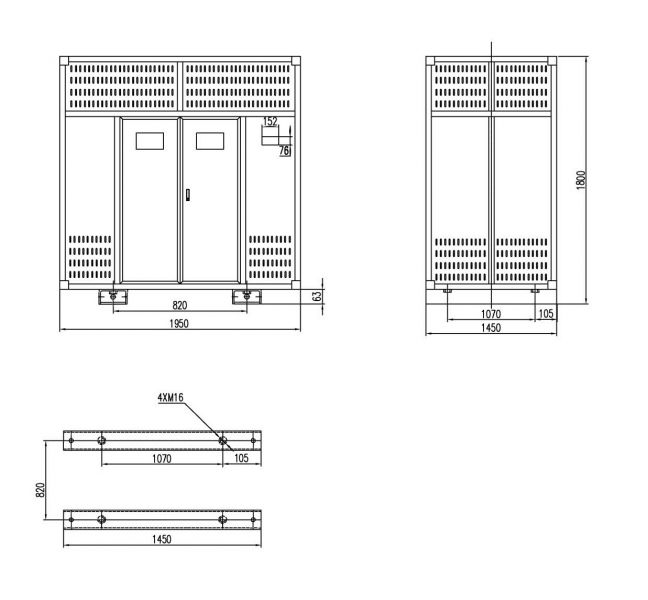

Чертеж сухого трансформатора ТСЗЛ 2500 ква с литой изоляцией прилагается.



Типовой комплект поставки трансформаторов 2500 кВА

• Вентиляторы 6 шт.

• Русифицированный цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа тепловой защиты.

• Трансформатор.

• Транспортные колёса — ролики.

• Паспорт на трансформатор с отметкой ОТК.

Сертификат сейсмостойкости (до 9 баллов).

Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность».

• Протокол испытаний независимой лаборатории на соответствие товара заявленным характеристикам.



Гарантийные обязательства производителя:

60 месяцев с момента передачи товара покупателю.

Чертеж сухого трансформатора ТСЗЛ 2500 ква с литой изоляцией прилагается.

Купить сухой трансформатор 2500 ква с литой изоляцией у производителя "Востокэнерготранс"
