Технические характеристики трансформатора ТСЗЛ/3150/6/0.4/D/Yн-11/IP31/Al с литой изоляцией:

 •Производитель: Востокэнерготранс

   •Тип: ТСЗЛ (трехфазный, защищенный, сухого типа  с литой изоляцией)
   •Концепция конструкции: Стержневой
   •Номинальная мощность, кВа: 3150
   •Номинальное напряжение на стороне ВН, кВ: 6
   •Номинальное напряжение на стороне НН, кВ: 0.4
   •Материал обмотки: Алюминий
   •Напряжение короткого замыкания Uкз(%) ± 10%: Стандартное
   •Частота питающей сети, Гц: 50
   •Степень защиты кожуха (корпус): IP31
   •Класс нагревостойкости изоляции: F(155°C)
   •Переключение без возбуждения (ПБВ), %: ±2х2,5
   •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
   •Уровень шума дB(A): Стандартный
   •Охлаждение: Естественное AN/AF
   •Высота установки над уровнем моря, м: До 1000
   •Ток lхх, % ±30%: 0,4
   •Потери холостого хода ± 15%, Вт: 4267
   •Потери короткого замыкания 120°C ± 10%, Вт: 26677
   •Габариты трансформатора, мм: 1670*1300*1531    •Габариты кожуха, мм: 2050*1450*2200
   •Колея колес (или опор), мм: 1070*1240
   •Вес трансформатора без кожуха ± 10%, кг: 4780    •Вес кожуха, кг: 200
   •Климатическое исполнение: УЗ / УХЛ3
   •Тип вывода ВН; НН: Шина

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

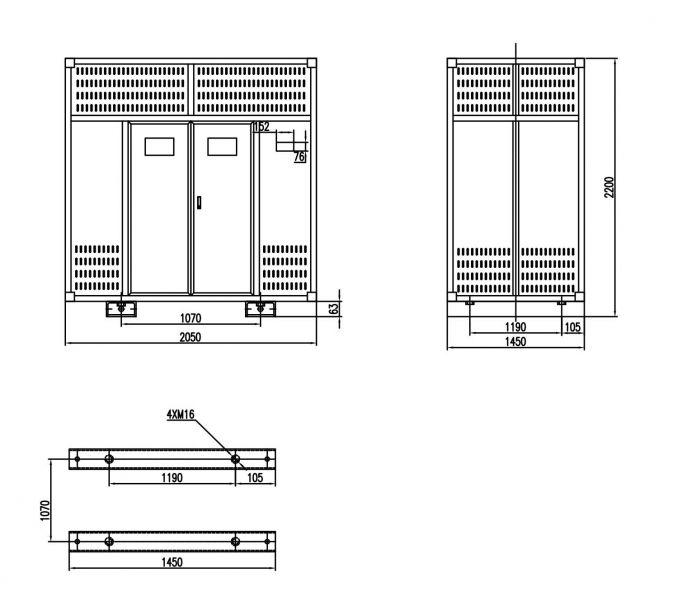

Чертеж сухого трансформатора ТСЗЛ 3150 кВА:

Типовой комплект поставки трансформатора 3150 квА с литой изоляцией:

•Трансформатор
•Транспортные колёса - ролики
•Паспорт на трансформатор (с заключением ОТК)
•Сертификат сейсмостойкости (до 9 баллов)
•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
•Цифровой блок температурного контроля BWDK  с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа теплового контроля
•Вентиляторы 6 шт.
•Комплект эксплуатационной документации на блок температурного контроля.
