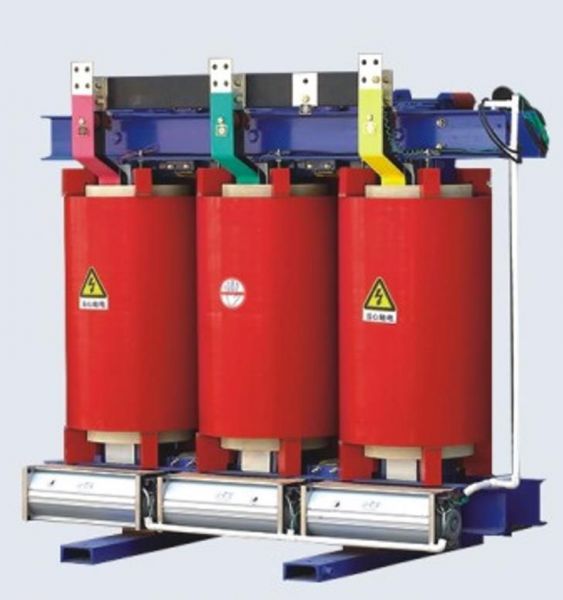

Технические характеристики сухого трансформатора с литой изоляцией ТСЛ/1250/6/0.4/D/Yн-11/IP00/Al

• Производитель: Востокэнерготранс;
• Концепция конструкции Стержневой;
• Тип: Силовой;
• Вид: Трехфазный;
• Тип по назначению: Понижающий;
• Материал обмотки: Алюминий;
• Охлаждение: Воздушное AN/AF;
• Степень защиты кожуха: IP00 без кожуха ГОСТ 14254–2015;
• Схема и группа соединения обмоток: Dy-h11;
• Номинальная мощность: 1250 кВА;
• Номинальное высшее напряжение (ВН): 6 кВ;
• Номинальное низшее напряжение (НН) 0.4 кВ;
• Напряжение короткого замыкания Uкз ± 10: 6% ;
• Класс пожаробезопасности: F1 ГОСТ Р 54827−2011;
• Класс нагревостойкости изоляции F (155°C) ГОСТ 12.1.044−91;
• Климатическое исполнение У3 или УХЛ3 ГОСТ 15150–69;
• Класс стойкости к воздействиям окружающей среды: Е2 ГОСТ 52719–2007;
• Ток lхх, ±30%: 0.9%;
• Уровень шума: 56 дВ (А);
• Частота питающей сети: 50 Гц;
• Переключение ответвлений (ПБВ) -+2×2,5=5% ;
• Потери холостого хода (120°C) ± 15%: 2090 Вт;
• Потери короткого замыкания 120 °C ± 10%: 9690 Вт;
• Колея колес: 820*970 мм;
• Номинальный ток обмотки (ВН): 120 А;
• Номинальный ток обмотки (НН): 1804 А;
• Габариты трансформатора: 1380*1030*1171 мм;
• вес тр-ра без кожуха: 2420 кг;
• Габариты кожуха: 1750*1350*1500 мм;
• вес тр-ра в кожухе: 2600 кг;
• Страна- производитель: Россия

Чертеж сухого трансформатора ТСЛ/1250/10/0.4/D/Yн-11/IP00/Al с литой изоляцией.

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация сухого трансформатора с литой изоляцией ТСЛ/1250/6/0.4/D/Yн-11/IP00/Al:

• •Трансформатор
• •Транспортные колёса — ролики
• •Паспорт на трансформатор (с заключением ОТК)
• •Сертификат сейсмостойкости (до 9 баллов)
• •Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»
• •Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток, выполняющий роль шкафа тепловой защиты
• •Вентиляторы .
• •Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора 1250 ква дан в описании. Наличие товара уточняйте у менеджера. Срок изготовления трансформаторов на заказ от 14 до 60 календарных дней. Работая напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.
