Чертеж сухого трансформатора ТСЛ/630/10/0.4/D/Yн-11/IP00/Al с литой изоляцией.

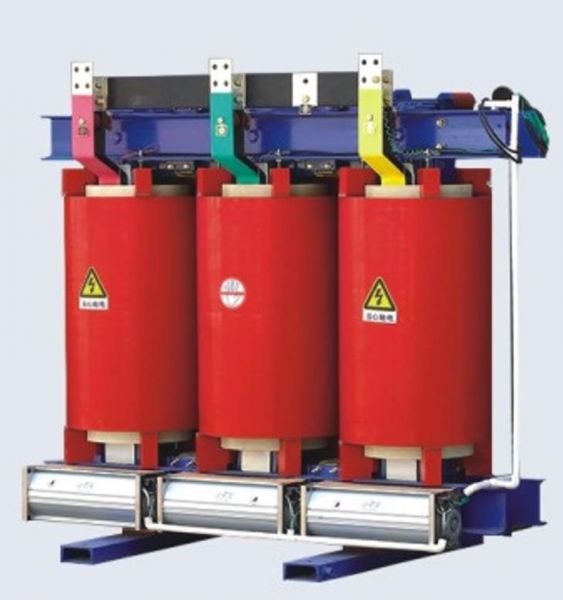

Технические характеристики трансформатора сухого типа 630 квА с литой изоляцией:

• • Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией);
• • Концепция конструкции: Стержневой;
• •Номинальная мощность, кВа: 630;
• • Номинальное напряжение на стороне ВН, кВ: 10;
• • Номинальное напряжение на стороне НН, кВ: 0.4;
• • Материал обмотки: Алюминий;
• • Напряжение короткого замыкания Uкз (%) ± 10%: 6;
• • Частота питающей сети, Гц: 50;
• • Степень защиты кожуха (корпус): IP00;
• • Класс нагревостойкости изоляции: F (155°C);
• • Переключение без возбуждения (ПБВ), %: ±2×2,5;
• • Схема и группа соединения обмоток: DYн-11;
• • Уровень шума дB (A): Менее 70;
• • Охлаждение: Естественное AN/AF;
• • Высота установки над уровнем моря, м: до 1000;
• • Потери холостого хода 120°C ± 15%, Вт: 1300;
• • Потери короткого замыкания 120°C ± 10%, Вт: 5960;
• • Габариты трансформатора, мм: 1240*970*1016;
• • Колея колес (или опор), мм: 660*910;
• • Вес трансформатора без кожуха ± 10%, кг: 1475;
• • Климатическое исполнение: УЗ или УХЛ3;
• • Тип вывода ВН, НН: Шина.

* — Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация сухого трансформатора 630 кВА 10 0.4:

• • Вентиляторы;
• • Трансформатор;
• • Транспортные колёса — ролики;
• • Паспорт на трансформатор (с данными протокола испытаний независимой лаборатории); Сертификат сейсмостойкости (до 9 баллов); Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»;
• • Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4шт) выполняющий роль шкафа тепловой защиты;
• • Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

Чертеж сухого трансформатора ТСЛ 630 ква с литой изоляцией прилагается.

Купить сухой трансформатор 630 ква с литой изоляцией у производителя Востокэнерготранс.
