Сухой трансформатор ТСЛ 400/6/0,4/IP00/Dy-h11/Al с литой изоляцией Цена 650000 руб с НДС

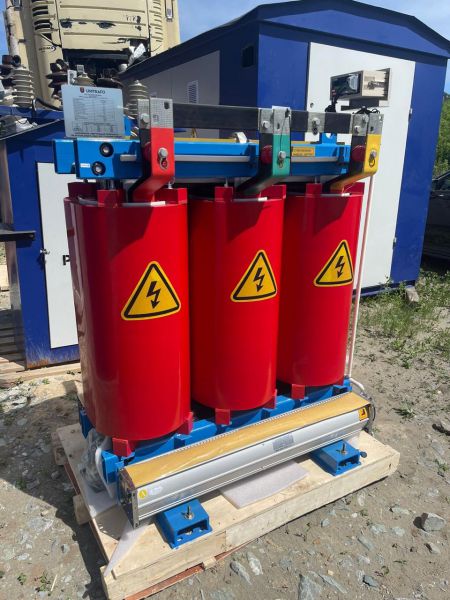

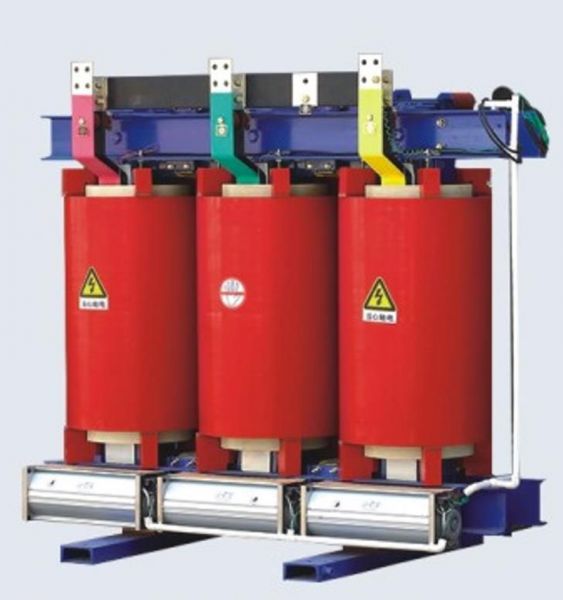

Сухой трансформатор ТСЛ 400/6/0,4/IP00/Dy-h11/Al с литой изоляцией.

​

Технические характеристики сухого трансформатора ТСЛ 400/6/0,4/IP00/Dy-h11/Al с литой изоляцией.

• Производитель: Востокэнерготранс
• Номинальный ток обмотки (НН): 15 А
• Концепция конструкции: Стержневой
• Тип: Силовой
• Вид: Трехфазный
• Тип по назначению: Понижающий
• Материал обмотки: Алюминий
• Охлаждение: Воздушное AN/AF
• Степень защиты кожуха: IP00 ГОСТ 14254-2015
• Схема и группа соединения обмоток: Dy-h11
• Номинальная мощность: 400 кВА
• Номинальное высшее напряжение (ВН): 6 кВ
• Номинальное низшее напряжение (НН): 0.4 кВ
• Напряжение короткого замыкания Uкз ± 10%: 4 %
• Класс пожаробезопасности: F1 ГОСТ Р 54827-2011
• Класс нагревостойкости изоляции: F (155°C) ГОСТ 12.1.044-91
• Климатическое исполнение: У3 или УХЛ3 ГОСТ 15150-69
• Класс стойкости к воздействиям окружающей среды: Е2 ГОСТ 52719-2007
• Ток lхх, ±30%:1.1 %
• Уровень шума: 50 дВ(А)
• Частота питающей сети: 50 Гц
• Переключение ответвлений (ПБВ) -+2x2,5: =5 %
• Потери холостого хода (120°C) ± 15%: 980 Вт
• Потери короткого замыкания 120°C ± 10%: 3990 Вт
• Колея колес: 660*810 мм
• Номинальный ток обмотки (ВН): 38 А
• Номинальный ток обмотки (НН): 577 А
• Габариты трансформатора: 1070*870*961 мм
• Вес трансформатора без кожуха: 1140 кг
• Габариты кожуха: 1450*1150*1200 мм
• Вес трансформатора в кожухе:1240 кг
• Страна: Россия

Типовая комплектация трансформатора ТСЛ 400/6/0,4/IP00/Dy-h11/Al

1. Трансформатор ТСЛ 400/6/0,4/IP00/Dy-h11/Al.
2. Транспортные колёса - ролики.
3. Вентиляторы 2-6 шт.
4. Русифицированный термоконтроллер BWDK  и датчики температуры на катушки (3 шт). На заказ могут быть установлены 4 датчика ( 3 шт – на катушки + 1 шт. - на магнитопровод).

   • При температуре обмоток +- 100°C температурный блок включает вентиляторы. При достижении температуры обмоток +- 130°C блок цифрового контроля подает звуковой сигнал. А при достижении 150 °C блок цифрового контроля отключает трансформатор во избежание перегрева и его выхода из строя. В результате охлаждение трансформатора соответствует типу охлаждения AN/AF. Также имеется возможность ручной установки порогов температуры.
5. Паспорт на трансформатор (с заключением ОТК).
6. Руководство пользователя трансформатором.
7. Руководство пользователя термоконтроллера.
8. Гарантийные обязательства 60 месяцев с момента подключения.

При необходимости трансформаторы комплектуются виброопорами.
