История реле защиты началась более 110 лет назад.  С 1901 года появляются индукционные реле тока, построенные на базе индукционных измерительных механизмов, предложенных и разработанных также М.О. Доливо-Добровольским [1]. Тогда шведской фирмой ASEA было разработано индукционное дисковое реле типа RJ, которое в практически неизменной форме с успехом используется и сейчас, слегка измененный аналог которого РТ-80, РТ-90 выпускается Чебоксарским электроаппаратным заводом (АО «ЧЭАЗ») до сих пор [2]. Дальнейшее историческое развитие и распространение реле защиты приведено на рисунке 1. Развитие реле защиты на основе электронных компонентов началось с 1940 года [3].  Второе поколение реле защиты - электронные реле не содержали подвижных элементов, поэтому получили название «статические». Статические (полупроводниковые) реле выгодно отличаются от электромеханических реле меньшими габаритами, точностью и скоростью реагирования. Наибольшее распространение статических реле получили в защите энергосистем. На самом пике популярности статических реле появились цифровые технологии и вместе с ними третье поколение реле защиты – цифровые реле. Первые цифровые реле, предлагаемые для практического применения, появились в 1979 году, и уже в конце 1980-х годов на рынке появились многофункциональные цифровые (микропроцессорные) реле.

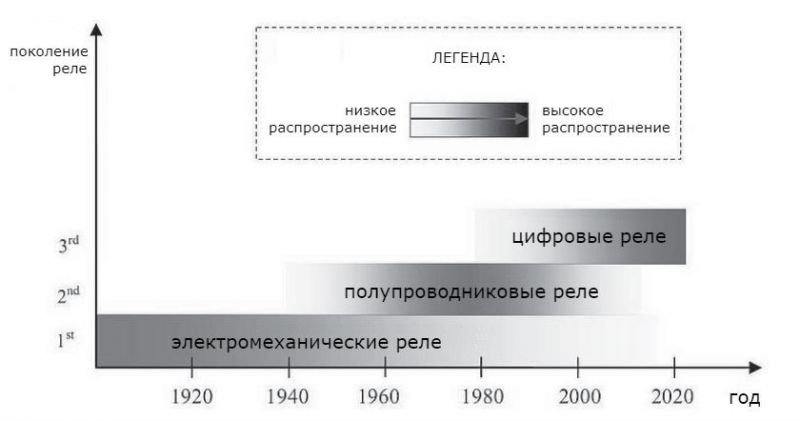

Рисунок 1 – Историческое развитие реле защиты

Рисунок 1 – Историческое развитие реле защиты

Дальнейшее развитие цифровых технологий привело появлению микропроцессорных устройств. Эти устройства значительно снизили стоимость продукции и монтажа и превратили микропроцессорные устройства релейной защиты и автоматики (РЗА) в мощные инструменты на современных подстанциях.

Появление новых поколений реле, обладающих очевидными преимуществами, не может полностью заменить реле предыдущих поколений. Основным недостатком новых поколений реле является чувствительность к электромагнитным возмущениям и меньший срок службы. Выбор реле для конкретного применения осуществляется на основе анализа комплексных характеристик реле, приведенных в таблице 1 [3].

Тип реле / Характеристика

Электромеханическое

Полупроводниковое

Цифровое

Точность и чувствительность

Хорошая

Очень хорошая

Отличная

Срок службы

Длинная

Короткая

Короткая

Неправильное срабатывание

Практически

невозможно

Возможно

Возможно

Надежность

Высокая

Хорошая

Умеренная

Возможность распознавания

Низкий уровень

Хороший уровень

Отличный уровень

Многофункциональность

Нет

Ограниченный

Да

Передача данных

Нет

Нет

Да

Дистанционное управление

Нет

Нет

Да

Невосприимчивость к электромагнитным возмущениям

Высокая

Низкая

Очень низкая

Настройка параметров

Трудная

Легкая

Очень легкая

Диапазон настроек

Ограниченный

Широкий

Очень широкий

Самодиагностика

Нет

Нет

Да

Архивирование событий

Нет

Нет

Да

Размер

Громоздкий

Малый

Компактный

Визуальная индикация

Подвижные части

Светодиод

Дисплей

Таблица 1 – Сравнительный анализ реле защиты различных поколений



В настоящее время на модернизируемых и вновь строящихся объектах ПАО «Россети» широко внедряются микропроцессорные средства релейной защиты и автоматики (РЗА). В соответствии с утвержденной «Концепцией развития релейной защиты и автоматики электросетевого комплекса» 2015 года [4] определены следующие требования к реализации релейной защиты на подстанциях:

  • на строящихся и модернизируемых подстанциях релейная защита должна быть построена на микропроцессорных устройствах РЗА;
  • на эксплуатируемых подстанциях замена электромеханических и статических реле защиты осуществляется на аналогичные только при условии потери работоспособности реле.

Таким образом, можно констатировать о произошедшем разделении реле защиты на две большие группы:

  1. Реле защиты, предназначенные для применения в схемах защиты и автоматики энергетических систем. Данная группа реле замещается микропроцессорными устройствами;
  2. Реле защиты, предназначенные для применения в схемах управления, распределения, автоматики и телемеханики для защиты электрооборудования, электрических приборов и автоматизации процессов. Данная группа реле динамично развивается, и в классификации ведущих зарубежных производителей получила наименование «реле контроля».

Следует отметить, что на большинстве объектов ПАО «Россети» по-прежнему эксплуатируются главным образом электромеханические устройства РЗА, которые составляют более 75% от общего количества устройств. В период с 2012 по 2014 года силами АО «ЧЭАЗ» в инициативном порядке была проведена работа по оценке надежности и работоспособности электромеханических устройств РЗА, выпущенных АО «ЧЭАЗ» в предыдущие годы и находящиеся в эксплуатации у энергокомпаний Единой Энергетической Системы России (ЕЭС РФ). Было определено, что подавляющее количество таких устройств (свыше 60%) отработали более 25 лет, а более 35 лет отработали порядка 35%. При этом, темпы полной замены традиционных электромеханических на современные микропроцессорные устройства РЗА оценивались в 25-30 лет. Сегодня, в условиях пандемии, темпы замены еще более замедлились. Количество электромеханических устройств РЗА, находящийся в эксплуатации более 25 лет превысило 70%, при этом более 50% эксплуатируются уже более 35 лет. Принимая во внимание, что техническими условиями на электромеханические устройства РЗА АО «ЧЭАЗ» установлен средний срок службы 12 лет, существенное превышение данного срока неизбежно ведет к значительному снижению надежности работы объектов ПАО «Россети».

Процентное соотношение случаев правильной работы устройств РЗА от общего количества (99,8%) свидетельствует об обеспечении достаточной надежности работы РЗА. Однако процент случаев неправильного срабатывания по причине старения устройств составляет недопустимо большую долю (34%) от общего числа неправильных срабатываний.

В связи с имеющейся тенденцией к росту неправильной работы устройств РЗА по причине старения оборудования, необходимо плановое обновление устройств РЗА. Обновление устройств технически осуществимо путем замены реле, находящихся в эксплуатации с превышением нормативного срока службы. Наличие в стране серийного производства реле защиты способствует не только сохранению надежной работы объектов ПАО «Россети», но и обеспечивает энергобезопасность страны.  АО «ЧЭАЗ» - основной производитель реле защиты, понимая важность указанного обстоятельства, поддерживает серийное производство практически 100% номенклатуры реле (таблица 2), входящих в состав устройств РЗА, находящихся в эксплуатации.

Вид реле

Серия (тип) реле

электромеханическое реле

статическое реле

Реле максимального тока

РТ-40; РТ-140;

РТ-80; РТ-90;

РТ-40/Р; РТ-40/1Д; РТ-40/Ф

РСТ-11М

Реле тока дифференциальные

ДЗТ-11;

РНТ-565;566;567

РСТ-23;

РСТ-15

Реле тока с повышенной чувствительностью

-

РТЗ-51.01;

РТЗ-50

Реле тока обратной последовательности

-

РТФ-8;

РТФ-9

Реле напряжения

РН-51; РН-151;

РН-53; РН-153;

РН-54; РН-154;

РН-58;

РН-73; РН-74

РСН-14; РСН-15;

РСН-14М; РСН-15М;

РСН-16; РСН-17;

РСН-16М; РСН-17М;

РСН-11; РСН-12; РСН-18

Реле напряжения нулевой последовательности

РНН-57

-

Реле напряжения обратной, прямой последовательности

РНФ-1М

РСН-13

Реле сдвига фаз

РН-55

РСНФ-12

Реле контроля изоляции

-

РКИ

Реле времени

РВ-100; РВ-200

РСВ-160; РСВ-255; РСВ-260;

РСВ-01;

РВ-01; РВ-03;

РСВ-13; РСВ-14

Реле промежуточные

РП-16; РП-17

РП-16М; РП-17М

РП-23; РП-25

РП-220; РП-230

РП-321; РП-340; РП-360

-

Реле промежуточные двухпозиционные

РП-8; РП-9;

РП-11; РП-12;

РП-11М; РП-12М

-

Реле промежуточные с выдержкой времени

РП-18; РП-18В;

РП-18М;

РП-250

-

Реле повторного включения

РПВ-58

РПВ-01;

РПВ-02; РПВ-02М;

РПВ-258

Реле мощности

-

РМ-11; РМ-12;

РМОП-2-1;

РСМ-13

Реле частоты

-

РСГ-11

Реле разности частот

-

РГР-11

Реле указательные

РУ 21; РУ 21-1

-

Таблица 2 – Электромеханические и статические реле АО «ЧЭАЗ»


МИХАЙЛОВ АЛЕКСЕЙ ВАЛЕРЬЕВИЧ - кандидат технических наук, начальник отдела технического маркетинга АО «Чебоксарский электроаппаратный завод», старший преподаватель кафедры электрических и электронных аппаратов ФГБОУ ВО «Чувашский государственный университет имени И.Н. Ульянова», АО «Чебоксарский электроаппаратный завод», Россия, Чебоксары.
