УЗО ВД 1-63 IEK®: защита со всех сторон

По эффективности действия реальной альтернативы устройству защитного отключения (УЗО) пока не существует. Более того, и в будущем УЗО будет оставаться основным устройством электрозащиты.

За последнее время появилось значительное количество новых типов УЗО, имеющих различные технические характеристики. Рассмотрим основные параметры, по которым потребитель может выбрать необходимую модификацию УЗО, на примере дифференциального выключателя ВД1-63 торговой марки IEK.

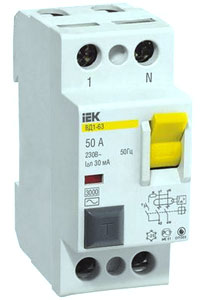

УЗО ВД 1-63 тип АС

Ключевая задача УЗО ВД 1-63 типа АС — обеспечение надежной защиты человека от поражения электрическим током при случайном касании к частям электроустановок, находящихся под напряжением и предотвращение пожаров, возникающих вследствие длительного протекания тока повреждения при несрабатывании устройств защиты от сверхтоков.

ВД 1-63 типа АС управляется переменным дифференциальным током, не имеет встроенной защиты от сверхтоков, функционально не зависит от напряжения сети.

Выбор ВД 1-63 типа АС IEK® определяется следующими свойствами:

• отсутствие в электромеханической схеме электронных компонентов обеспечивает повышенную надежность: УЗО может эффективно работать без наличия вспомогательных источников питания, однако способно срабатывать по дифференциальному току (сохраняет работоспособность даже в случае обрыва нулевого проводника);
• номинальный условный дифференциальный ток короткого замыкания I_Dс, А: 3’000
• широта ассортимента:
  • Номинальный ток I_n, А: 16, 25, 32, 40, 50, 63, 80, 100
  • Номинальный отключающий дифференциальный ток I_Dn, мА: 10, 30, 100, 300
• наличие на контактах напаек с содержанием серебра повышает износоустойчивость: количество гарантированных включений не менее 10 тысяч;

• рабочий диапазон: от -25°С до +40°С;
• максимальное сечение присоединяемых проводов, мм²— 35;
• комфортная цена: при высоких качестве исполнения и надежности в эксплуатации, сопоставимых с европейскими аналогами, цена на УЗО IEK® сохраняется почти вдвое ниже.

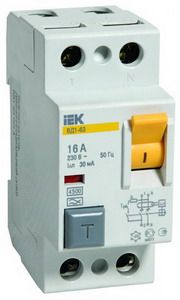

УЗО ВД 1-63 тип А

В электроустановках, где используются приборы с импульсным блоком питания, может возникнуть пульсирующий ток утечки. Такими приборами могут быть электроинструменты и оборудование, использующие тиристорные преобразователи, а также персональные компьютеры, телевизоры, стиральные машины, зарядные устройства и т.п.

Чтобы обеспечить защиту при эксплуатации такого рода оборудования, необходимо применять УЗО, реагирующее не только на синусоидальный переменный дифференциальный ток, но и на пульсирующий постоянный. Таким устройством является ВД 1-63 типа А IEK®.

Резюмируя, можно отметить, что ВД 1-63 типа А имеет все вышеперечисленные свойства ВД 1-63 типа АС, как то:

• отсутствие в электромеханической схеме электронных компонентов;
• наличие на контактах напаек с содержанием серебра;

• рабочий диапазон: от -25°С до +40°С;
• комфортная цена.

Так же, ВД 1-63 типа А имеет ряд отличий относительно типа АС:

• номинальный условный дифференциальный ток короткого замыкания I_Dс, А: 4’500
• ассортимент:
  • Номинальный ток I_n, А: 16, 25, 32, 40, 50, 63;
  • Номинальный отключающий дифференциальный ток I_Dn, мА: 10, 30, 100
• рабочая характеристика при наличии дифференциального тока — А;
• максимальное сечение присоединяемых проводов, мм²— 50;

Но главное преимущество ВД 1-63 типа А состоит в том, что дифференциальный выключатель типа А — аппарат в своем роде уникальный, поскольку большинство производителей не имеют в своем ассортименте подобных аналогов.

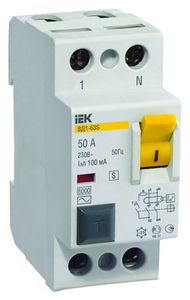

УЗО ВД 1-63 S селективное

Выбор селективного УЗО определяется положениями ПУЭ (7-я редакция, п. 7.1.73): «При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю». Если рассмотреть пример возникновения мгновенной утечки значительной величины (например, протечка этажом выше, вызвавшая протекание тока на «землю» с нулевого проводника), то для двухступенчатой схемы защиты нет однозначности: какое из УЗО сработает раньше. А скорее всего, они сработают одновременно. Каково же решение? Только в применении селективного УЗО.

В отличие от ВД 1-63 типа АС и А, отключающихся сразу же после возникновения утечки дифференциального тока, ВД 1-63 S селективное IEK® обеспечивает определенную задержку срабатывания: предельное время неотключения — 40 мс.

Целью задержки срабатывания является устранение ложных срабатываний, а также исключение обесточивания работоспособных участков электроустановки. При возникновении дифференциального тока селективное ВД 1-63 S IEK® создает временную задержку, проверяя сохранение условий срабатывания. Расположенное у аварийного потребителя УЗО срабатывает и отключает нагрузку, при этом через замкнутые контакты селективного УЗО ВД 1-63 S продолжается питание работоспособных участков. Остается только устранить причину аварийной ситуации. При этом требования селективности соблюдены в полном объеме.

В итоге можно отметить следующие параметры ВД1-63S, общие с типом АС и А:

• отсутствие в электромеханической схеме электронных компонентов;
• рабочая характеристика при наличии дифференциального тока — АС;
• наличие на контактах напаек с содержанием серебра;

• рабочий диапазон: от -25°С до +40°С;
• комфортная цена.

При этом отличительными характеристиками ВД1-63S селективного являются:

• Время отключения при номинальном дифференциальном токе, мс: 130 ÷ 500;
• Номинальный условный дифференциальный ток короткого замыкания I_Dс, А: 6’000
• Ассортимент:
  • Номинальный ток I_n, А: 16, 25, 32, 40, 50, 63, 80;
  • Номинальный отключающий дифференциальный ток I_Dn, мА: 100, 300;
• Максимальное сечение присоединяемых проводов, мм² — 50.

Отметим, что применение ВД1-63S/тип А/тип АС без наличия в схеме электроустановки последовательного устройства защиты (автоматического выключателя или предохранителей) запрещается. Следует также иметь ввиду, что селективное ВД1-63S не предназначено для защиты от косвенного прикосновения.
