Прокалывающие зажимы производства ГК IEK

Что обеспечит надежное соединение линиям передач, построенным на самонесущих изолированных проводах (СИП)? Конечно, надежная арматура.

При прокладке воздушных линий СИП, соединений СИП между опорами и между опорой и зданием одним из основных требований к арматуре является устойчивость соединения к воздействию окружающей среды. Поэтому при монтаже СИП-линий одним из самых востребованных продуктов являются прокалывающие зажимы, что, собственно, и неудивительно. В первую очередь эти зажимы предназначены для передачи тока, т. е. они должны обеспечивать должную проводимость и минимизировать токовые утечки, сохраняя при этом безопасность использования.

Среди представленных на рынке крепежных механизмов наиболее ярко выделяются прокалывающие зажимы (ЗОИ) производства Группы компаний IEK. ЗОИ IEK® полностью удовлетворяют требованиям к токопередаче. В прошлом году это подтвердили и эксперты «Всероссийского электротехнического института» (ВЭИ). Прокалывающие зажимы IEK® продемонстрировали стойкость на испытаниях напряжением пробоя под водой, выдержав напряжение в 6 кВ, после того как их продержали в воде более 18 часов. По морозостойкости зажимы IEK® выдерживают температуру минус 60 градусов по Цельсию. В целом по результатам семи видов испытаний показатели оборудования IEK® превзошли требования европейских стандартов качества.

Однако нужны ли такие же высокие показатели для зажимов нулевых проводников или в случае монтажа линий, построенных на СИП в зданиях, где нет угрозы прямого контакта изделий с водной средой.

Многие специалисты задаются вопросом: как быть, если линия СИП прокладывается внутри здания? Как выполнить ответвление? Как осуществить переход с СИП на кабель? Можно ли от одного провода СИП осуществить два ответвления? Можно ли сделать устройство для многократного использования при ответвлении проводов?
На все эти вопросы Группа компаний IEK ответила выпуском на рынок новинки - зажима ответвительного с раздельной затяжкой болтов (ЗОРЗБ). В марте 2012 года на рынке появилось пять типоисполнений подобных зажимов. Рассмотрим их более подробно (см. табл. 1).

Как видно из таблицы, ЗОРЗБ IEK® рассчитаны на разное количество ответвляемых проводников (обозначено цифрой, следующей за аббревиатурой зажима). Буква «С» обозначает тип головки болта ответвления: срывная или несрывная. А набор цифр до и после знака «/» означает диапазон сечений основных и ответвляемых проводников.

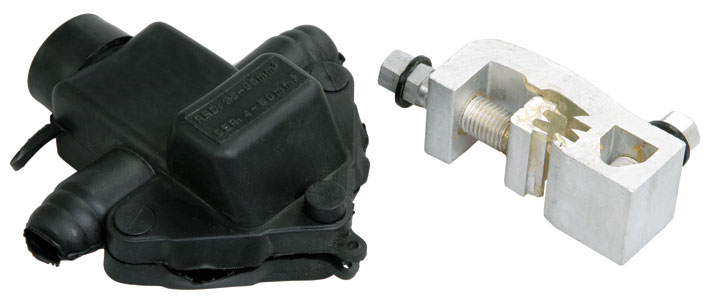

Согласно ПУЭ, токоведущие части зажимов должны быть недоступны для прямого контакта. Токоведущие элементы ЗОРЗБ IEK® удобно изолированы в кожухе, исключающем касания человеком токоведущих частей. ЗОРЗБ IEK® оснащены затяжным болтом для основного проводника со срывной головкой и головкой демонтажа, которая в будущем может быть использована для повторного использования линий ответвления. При этом зачистка основного проводника не требуется. Ножи основного болта прокусывают изоляцию провода СИП, что значительно облегчает и ускоряет монтаж. Болт, отвечающий за ответвление, не оснащен ножами. Это явное преимущество нового изделия IEK®. Использование данной конструкция зажима предполагает предварительное снятие изоляции с проводника ответвления. Но при этом зажим IEKа становится универсальным, позволяя осуществлять ответвление любым типом проводников, спектр которых более чем широк: от обычных изолированных проводов сечением 4 мм2 до бронированных кабелей сечением до 70 мм2. А ряд зажимов позволяет осуществлять ответвление сразу двух проводников.

Помимо вышеописанных преимуществ, несомненным достоинством ЗОРЗБ является то, что усилие затяжки болта ответвления составляет 10 Нм. Это значит, что болт ЗОРЗБ IEK® может без лишних усилий завинтить любой монтажник. Каждое изделие промаркировано, благодаря чему можно сразу определить все параметры зажима от момента срыва обоих болтов до сечения соответствующих проводников. Все элементы ЗОРЗБ IEK®, отвечающие за контакт с проводниками, обработаны специальной смазкой, защищающей поверхность от образования оксидной пленки, которая удаляется при производстве зажимов.
