Учет расхода воды и тепла с повышенной в 10 раз точностью и сверхнизким энергопотреблением

Завершенное, простое в использовании решение компании Maxim Integrated для измерения расхода жидкости работает от одной батарейки до 20 лет.

Сах-Хосе, Калифорния — 6 октября 2014 года — Теперь коммунальные компании смогут на порядок повысить точность измерения объемов воды и тепловой энергии и обеспечить функционирование счетчика на протяжении почти 20 лет от одной батарейки размера A благодаря референсной схеме ультразвукового расходомера MAXREFDES70# компании Maxim Integrated Products, Inc. (NASDAQ: MXIM).

Традиционные механические расходомеры измеряют потребление воды и тепла с помощью вращающихся колес, калибровка которых легко нарушается вследствие износа, вызванного трением и загрязнениями. В результате снижается точность показаний счетчика и возникает потребность в периодическом дорогостоящем обслуживании на месте установки. Подобная неточность показаний приводит к упущенной прибыли, нерациональному использованию природных ресурсов и не позволяет обнаружить утечку, что потенциально оборачивается потерей миллионов литров чистой воды в год. Ультразвуковой расходомер MAXREFDES70# — современная альтернатива устаревшей технологии. Этот твердотельный счетчик в 10 раз точнее механических и в 4 раза точнее конкурирующих ультразвуковых решений. Столь точные измерения производятся без использования батареек большой емкости — для питания расходомера достаточно одной батарейки размера A, ее ресурса может хватить более чем на 20 лет. Короткие ультразвуковые импульсы, позволяющие проводить измерения с точностью выше 1% даже при малых скоростях потока, составляющих всего 0.5 л воды в минуту, могут быть отрегулированы по частоте в соответствии с условиями течения жидкости. Расходомер способен выявлять даже небольшие утечки, которые не удается обнаружить при помощи механических счетчиков. Благодаря отсутствию движущихся частей расходомер MAXREFDES70# отличается высокой стойкостью к загрязнениям, меньше подвержен износу и практически не требует обслуживания. Этот бескомпромиссный счетчик обеспечивает максимальную продолжительность безотказной работы и максимальную точность данных. В эпоху, когда потребление природных ресурсов требует тщательного контроля, завершенная, готовая к использованию референсная схема расходомера позволяет быстро вывести на рынок счетчики расхода жидкости для коммунальных и промышленных компаний, обеспечивающие необходимую точность измерений.

Ядром референсной схемы MAXREFDES70# является MAX35101 – законченный преобразователь интервалов времени в цифровой код с аналоговым интерфейсом (AFE), измеряющим разницу между ультразвуковыми импульсами. Обеспечивая измерения при низкой скорости потока (менее 30 л/час), MAX35101 обладает максимальной точностью преобразования (20 пс) среди доступных на рынке устройств.

Ключевые преимущества

• Повышенная точность измерения при небольшой скорости потока жидкости: точность преобразования интервалов времени в цифровой код составляет 20 пс (в 4 раза выше, чем у конкурирующих ультразвуковых решений) с возможностью детектирования нарастающего фронта сигнала (early edge detect) и обработки нескольких периодов (multi hit).

• Простота реализации: принципиальная схема, файлы компоновки печатных плат и микропрограмма уже доступны для свободного использования и индивидуальной настройки; оценочный набор с платой MAXREFDES70#, преобразователи и USB-интерфейс предоставляются с оценочным ПО.

• Низкое энергопотребление: для работы необходима одна батарейка размера A емкостью 4 А-ч, ресурса которой хватает почти на 20 лет.

• Высокий уровень интеграции: интегрирован полный высокоскоростной преобразователь интервалов времени в цифровой код (MAX35101) с разрешением 4 пс и точностью 20 пс; аналоговый интерфейс (AFE) отправляет и принимает импульсы внешних пьезоэлементов.


Комментарии представителей отрасли

• «Учитывая проблемы изменения климата, частые засухи и высокие цены на энергоносители, почти все стремятся экономить ресурсы и снижать затраты, — считает Кристина Герцог (Christine Hertzog), управляющий директор компании Smart Grid Library. — Точное измерение расхода воды — это правильный шаг к интеллектуальному управлению потреблением и превращению систем водоснабжения в действительно интеллектуальную инфраструктуру».

• «Компания Maxim внедряет достижения твердотельных технологий в системы измерения расхода жидкостей, — говорит Дон Фолкес (Don Folkes), исполнительный бизнес-менеджер, Maxim Integrated. — Чтобы заказчики всего мира могли использовать преимущества этой технологии, мы предлагаем надежные референсные схемы с полным набором аппаратных компонентов, микропрограммой и пакетом документации. Теперь разработчики смогут быстро выводить на рынок интеллектуальные ультразвуковые расходомеры повышенной точности».

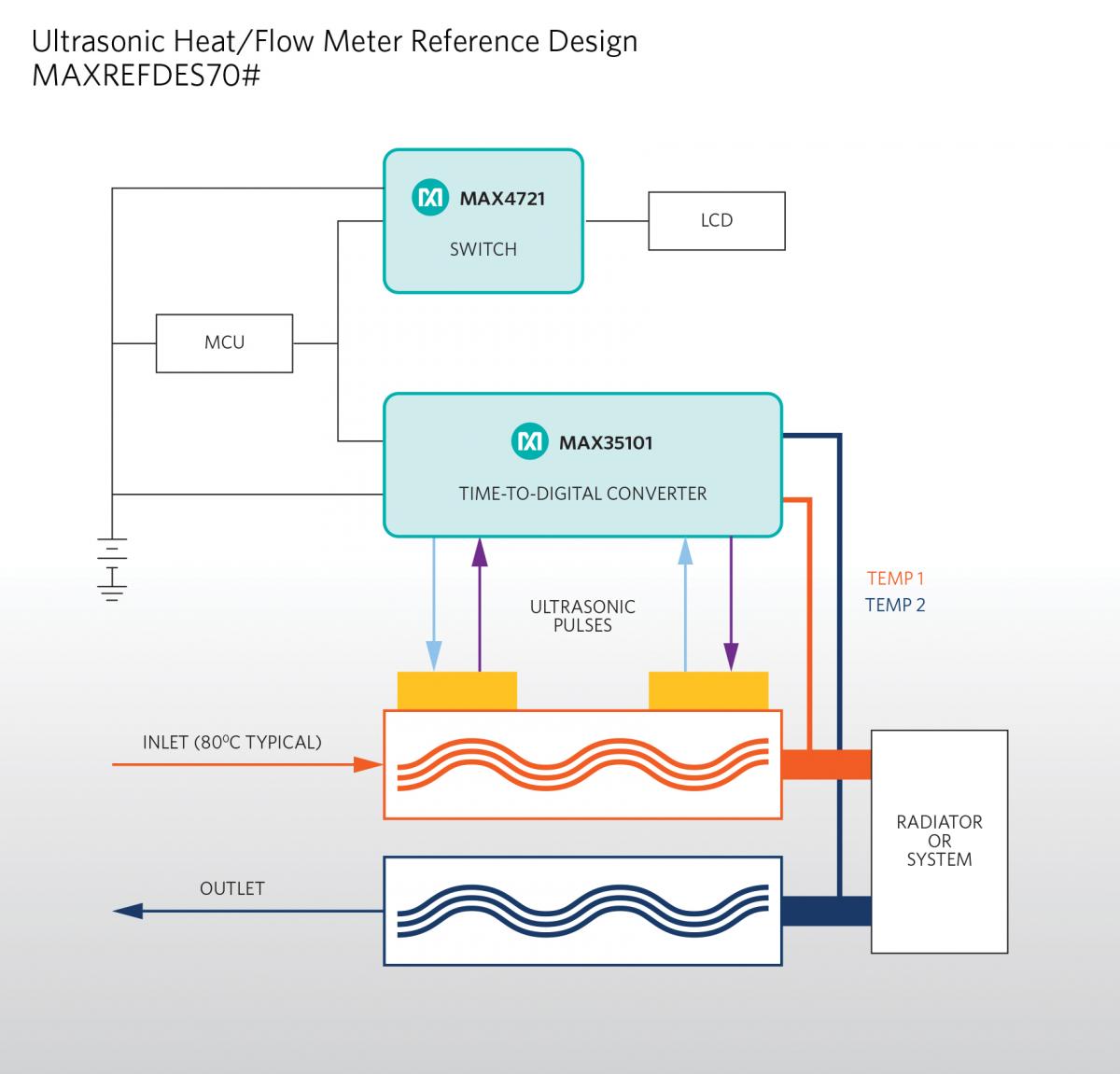

Имеются изображения устройства на базе MAXREFDES70# и принципиальная схема MAXREFDES70# с высоким разрешением.

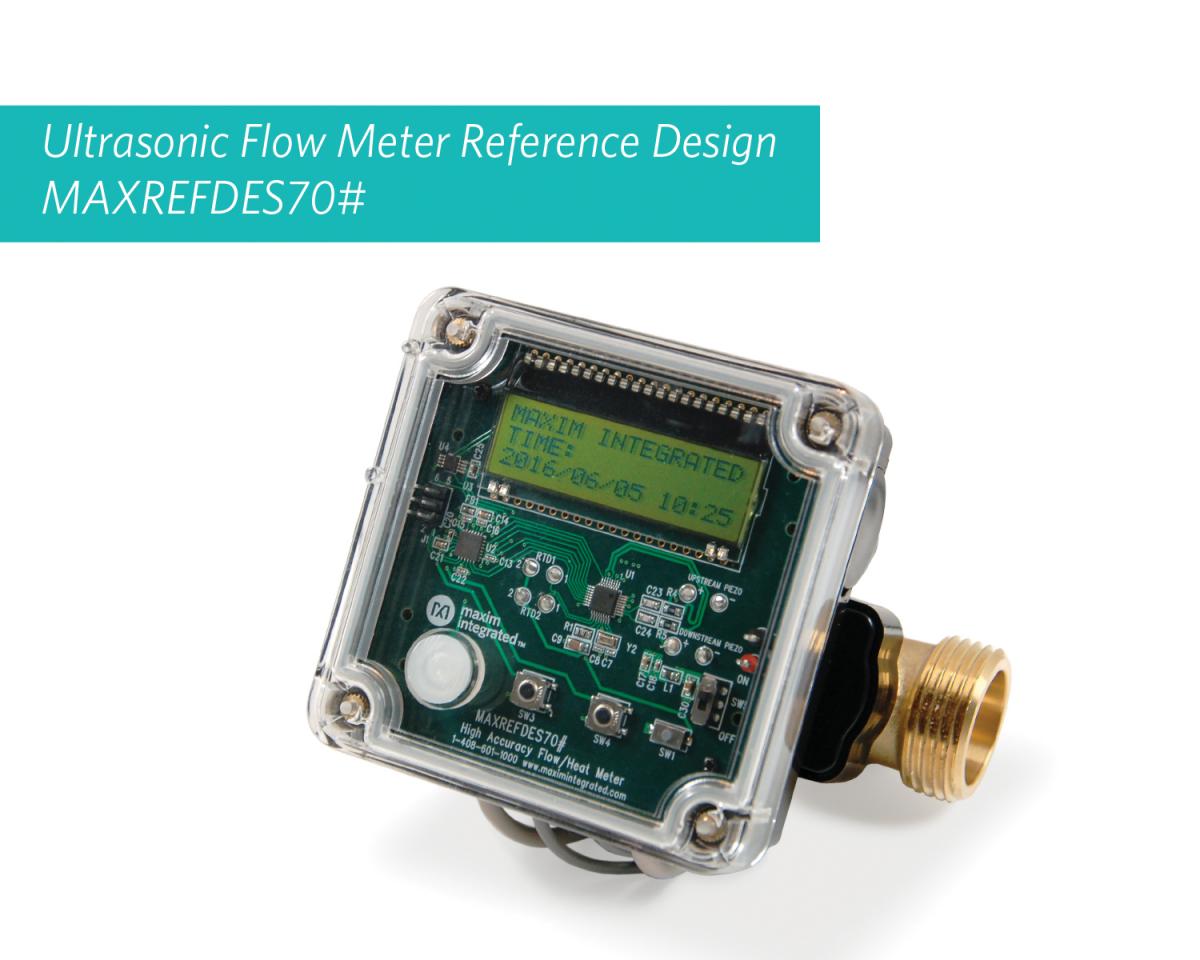

Ультразвуковая система-расходомер Maxim Integrated MAXREFDES70 работает 20 лет от батарейки размера A.
