Новая система шкафов Rittal VX25 – базовая платформа для комплексных решений в сфере электрораспределения

Опубликовано пт, 09/07/2018 - 18:54 пользователем Игнатов Сергей

Для Rittal 2018 год станет знаковым: в конце апреля на Ганноверской промышленной ярмарке компания представила новую систему крупногабаритных распределительных шкафов VX25.



Именно этот продукт должен стать «флагманом» Rittal и во многом будет определять программу продуктов Rittal на ближайшие годы. Девиз новинки – SYSTEM PERFECTION, то есть совершенная система. Этот слоган во многом отражает многолетнее стремление компании Rittal создавать совершенные продукты, приносящие выгоду заказчику.

Основная тенденция, определившая вид и концепцию нового распределительного шкафа, – это «Промышленность 4.0», включающая в себя такие понятия, как цифровизация, интернет вещей, «цифровой двойник» готового изделия, интегрированные цепочки создания добавленной стоимости, единство данных и многое другое.

      Разработка продукта заняла порядка шести лет, и с самого начала было поставлено условие, чтобы новая система распределительных шкафов полностью соответствовала вышеназванным тенденциям применительно к сфере производства систем АСУ ТП и низковольтных комплектных устройств (НКУ). Таким образом, необходимо было по-новому проработать каждый элемент конструкции шкафа: профиль и каркас, плоские детали, дверь, ручку, цоколь и основание, монтажную панель, а также многочисленные внутренние аксессуары, комплектующие для соединения в линейку, для заземления и так далее.

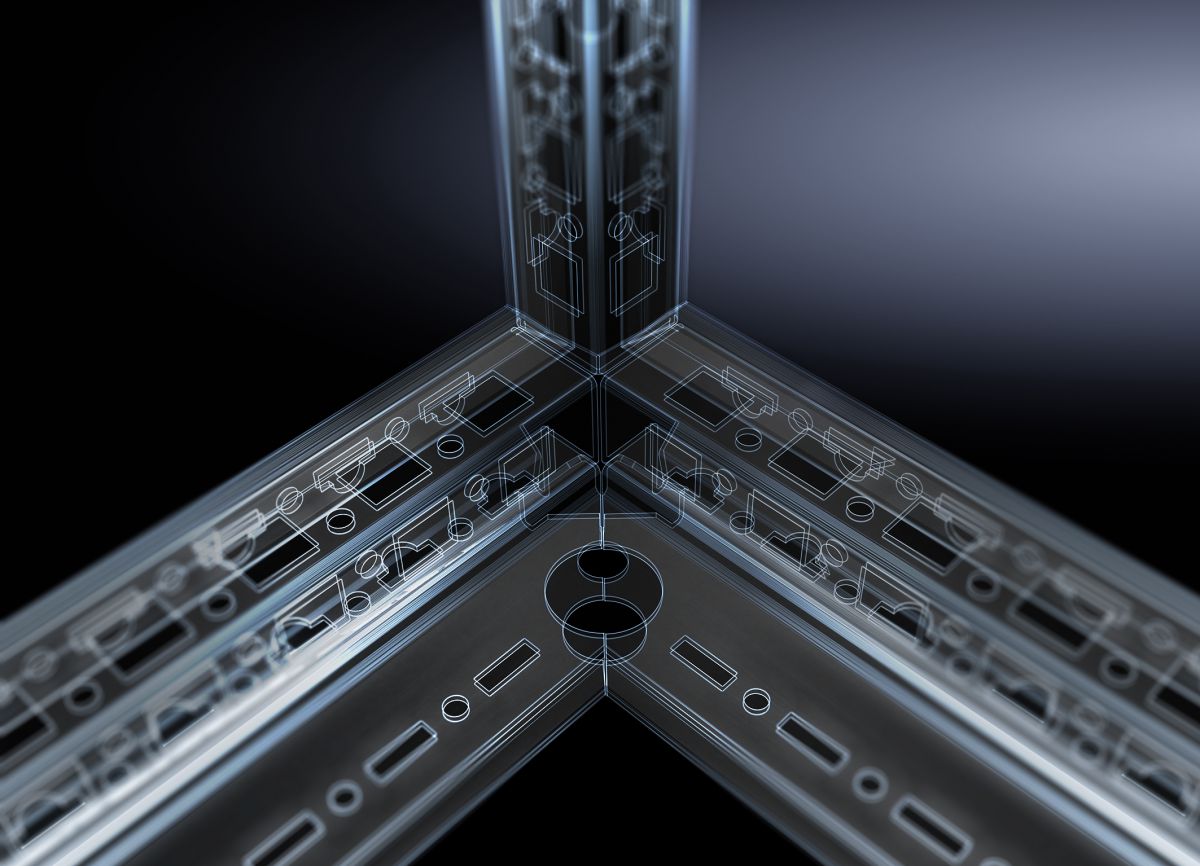

     По сложившейся традиции, в основе шкафа VX25 лежит сварной неразборный каркас, который варится из профилей, изготовленных из ленточной листовой стали. Для изготовления таких профилей используется технология лазерной сварки. Форма профиля обеспечивает высокую прочность и жесткость, в частности, на кручение и изгиб. В каркасе используется абсолютно одинаковый профиль как по вертикали, так и по горизонтали – симметричный, что позволяет монтировать одинаковые комплектующие как по ширине, так и по глубине шкафа. Профиль имеет четыре ряда отверстий перфорации с шагом 25 мм, что дает два уровня для монтажа шин и шасси с каждой из сторон шкафа.

     Монтаж комплектующих на каркас можно производить как при помощи саморезов, так и с использованием вставных или закладных гаек. В нижней части каркас дополнительно усилен приваренной рамой основания. Эта рама основания имеет дополнительную перфорацию для крепления панелей основания и дополнительные четыре отверстия для крепления шкафа к цоколю.

     Следует подчеркнуть, что использование в каркасе одного и того же несущего профиля как по вертикали, так и по горизонтали стало причиной значительного упрощения конструкции шкафа и оптимизации номенклатуры комплектующих.

     В конструкции плоских деталей шкафа (дверь, боковые и задняя стенки) также можно найти множество инновационных элементов и особенностей. Дверь шкафа VX25 по умолчанию поставляется с поворотным замком под ключ с двойной бородкой. Такой замок опционально заменяется на несколько вариантов обновленной комфортной ручки под различные типы замочных вкладышей. Нововведением является то, что как стандартный замок, так и комфортная ручка монтируются на дверь без инструментов защелкивающегося крепления. Также без инструментов производится навешивание и демонтаж двери благодаря новой конструкции ее шарниров.

     Боковые и задняя стенки теперь оснащены специальными элементами для позиционирования, которые позволяют быстро и точно расположить стенку на каркасе перед окончательным креплением винтами. Крепление стенок реализовано с держателей, которые без инструментов надежно крепятся к перфорации каркаса. Если ширина шкафа 1000 миллиметров и более, корпус оснащается двустворчатой дверью с удобной системой запирания и возможностью смены расположения створок.

В конструкции любого промышленного распределительного шкафа особое значение имеет нижняя часть корпуса, а именно рама основания и такой аксессуар, как цоколь шкафа. Это неудивительно, ведь именно через основание в промышленных шкафах реализуется ввод кабеля, а также его фиксация для разгрузки от натяжения. Параллельно с новой системой шкафов компания Rittal выводит на рынок и новую универсальную систему цоколей VX, которая помимо VX25 совместима со всеми имеющимися системами крупногабаритных шкафов Rittal.

     Усиленная рама основания позволяет крепить шкаф к цоколю двумя способами, при которых крепежные винты могут вворачиваться как в направлении сверху вниз, так и в направлении снизу вверх. Дополнительное центровочное приспособление значительно упрощает установку шкафа на цоколь, поскольку обеспечивает быстрое совмещение всех крепежных отверстий у шкафа и цоколя.

     Рама основания шкафа имеет дополнительную перфорацию по периметру, и к этой перфорации крепятся панели основания. Такое крепление отличается простотой, надежностью, а также обеспечивает необходимое выравнивание электрических потенциалов. В свою очередь двойная окантовка краев панелей основания обеспечивает необходимую жесткость и практически исключает какое-либо повреждение вводимого кабеля.

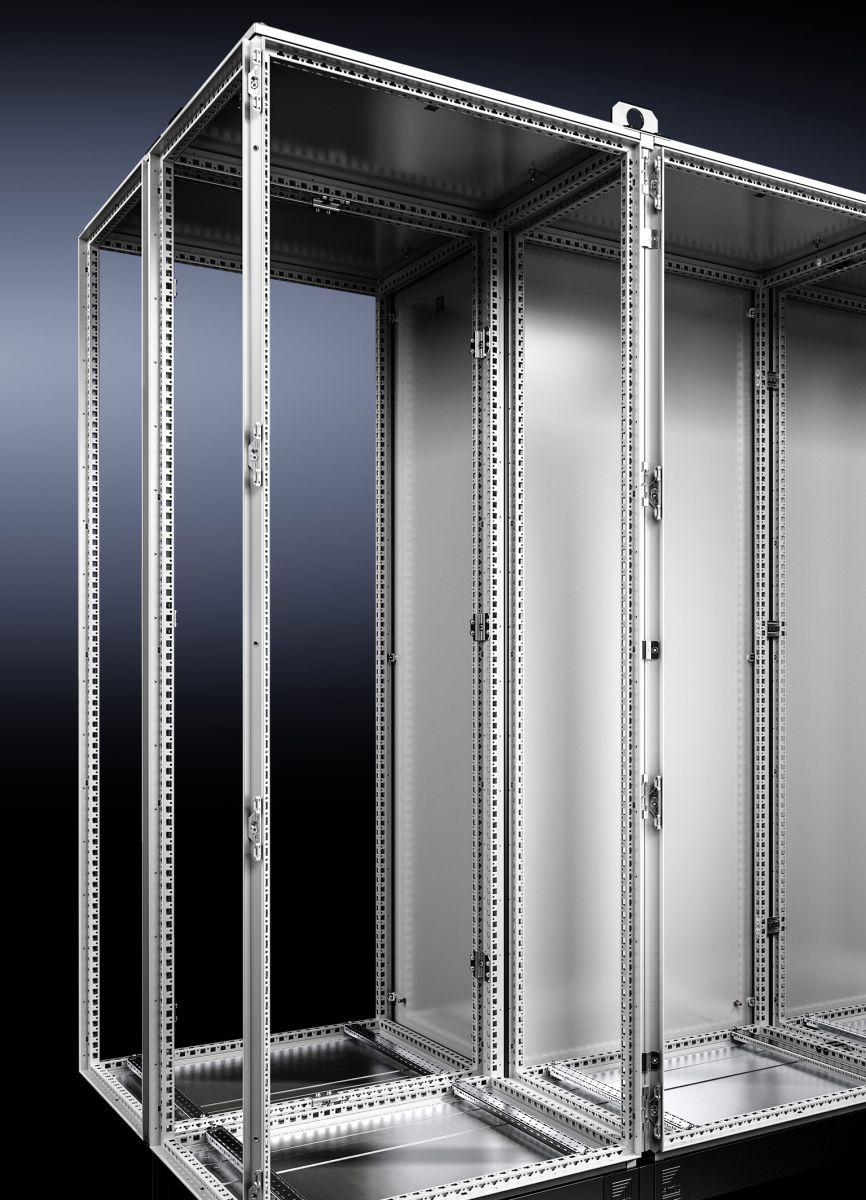

     Распределительные шкафы VX25 могут легко соединяться в линейки (ряды) между собой, причем такое соединение возможно в любом направлении – по ширине, глубине или высоте. Для соединения шкафов между собой используются всего три вида соединительных элементов, которые надежно крепят каркасы друг к другу и также допускают совместную транспортировку двух-трех соединенных между собой шкафов. Соединительные элементы также обеспечивают точное позиционирование соединяемых каркасов друг относительно друга, без перекосов и нестыковок. Чтобы при соединении не снизилась степень защиты шкафа IP, между соединяемыми каркасами необходимо установить уплотнение в виде съемного гибкого П-образного профиля из пенополиуретана. Это уплотнение легко устанавливается на профиль каркаса VX25 без необходимости наклеивания.

     С точки зрения установки активного оборудования важнейший элемент распределительного шкафа – это его монтажная панель. В конструкции шкафа VX25 сделано всё, чтобы монтажная панель максимально удобно и гибко устанавливалась в шкаф, причем монтаж должен всегда производиться силами всего одного монтажника. Так, монтажная панель имеет удобную предварительную фиксацию с помощью пластиковых зажимов. Глубина установки монтажной панели варьируется с шагом, равным шагу перфорации каркаса, то есть 25 миллиметров. Сама монтажная панель имеет разметку по высоте для упрощения монтажа на нее компонентов, а также четыре отверстия для удобного подключения провода заземления спереди. Кроме того, с помощью специального крепежа монтажная панель может быть установлена практически вплотную к задней стенке шкафа, то есть почти без зазора между монтажной панелью и задней стенкой. Это дает возможность оптимально использовать пространство шкафа перед монтажной панелью. С помощью этого же крепежа имеется возможность размещения до трех полноразмерных монтажных панелей в одном шкафу – одну в ее стандартном положении и две монтажные панели по боковым стенкам.

     В целом конструкция шкафа VX25 обладает многочисленными дополнительными преимуществами, которые позволяют оптимально интегрировать конструктив шкафа в производственный процесс согласно принципам «Промышленности 4.0». Например, интересным нововведением стало наличие QR-кода на всех подлежащих обработке плоских деталях шкафа, в частности, на стенках и на монтажной панели. Данный QR-код содержит специальную информационную строку, в которой содержатся сведения о габаритных размерах детали, ее артикульном и серийном номерах. Такая идентификация позволяет оперативно отслеживать движение компонентов шкафа на производстве и обеспечивает реализацию принципов «Промышленности 4.0».

     Так как в основе «Промышленности 4.0» лежит создание цифрового двойника изделия – в данном случае укомплектованного шкафа управления и НКУ, – то для этих целей Rittal предоставляет разнообразные инжиниринговые инструменты. В первую очередь это обширная база 3D-моделей продуктов Rittal, доступная на интернет-ресурсе rittal.partcommunity.com. На российском сайте Rittal (www.rittal.ru) доступен промосайт по системе шкафов VX25, онлайн-селектор шкафа VX25, инструмент для подбора замен с предшествующей системы шкафов TS 8 на систему VX25 и многофункциональный онлайн-конфигуратор Rittal Configuration System. Все эти инструменты позволяют быстро и правильно создать «цифровой двойник» шкафа, а также сгенерировать данные для последующей конструкторской проработки в среде EPLAN ProPanel и данные для программирования автоматизированных систем механической обработки элементов распределительных шкафов (Rittal Perforex).

     При всех многочисленных конструктивных преимуществах шкафа VX25 главным и неизменным остается высокое качество изготовления, которое во многом обеспечивается трехступенчатой технологией обработки поверхности шкафов из листовой стали (нанокерамическая предварительная обработка, электрофорезное грунтование погружением и структурное порошковое покрытие).

     В ближайшем будущем система шкафов VX25 станет новой базовой платформой для разнообразных системных и комплексных решений Rittal – прежде всего в сфере силового электрораспределения и информационных технологий.

     Таким образом, новая система крупногабаритных шкафов VX25 не только вобрала в себя все лучшее, что было накоплено за более чем 50-летнюю историю производства распределительных шкафов: налицо серьезная переработка и переосмысление конструкции распределительного шкафа, учет самых последних тенденций электротехнического рынка и, разумеется, проверенное и постоянно высокое качество продукта.



Игорь ЗАНЕГИН, Риттал Академия
