Автоматические выключатели ВА07-М IEK®: надежность и компактность в максимальной комплектации

Современный автоматический выключатель должен надежно защищать электроустановки от токов перегрузки и короткого замыкания, а также быть удобным и безопасным в эксплуатации на протяжении всего срока службы.

Силовые автоматические выключатели серии ВА07-М IEK^® соответствуют запросам требовательных российских потребителей. Они обеспечивают безопасность персонала и энергосистем промышленных объектов в нормальных и аварийных режимах работы благодаря оптимальной комплектации устройств защиты и управления. И к тому же отличаются компактными размерами.

В соответствии с ГОСТом

Воздушные автоматические выключатели ВА07-М IEK^® изготовлены в соответствии с требованиями ГОСТ Р 50030.2 (МЭК 60947-2) и предназначены для работы в сетях переменного тока частотой 50 Гц при напряжении до 690 В. Силовые контакты выключателей замыкаются и размыкаются в воздушной среде при атмосферном давлении и позволяют:

• Включать, проводить и отключать номинальные токи от 800 до 3200 А в нормальном режиме работы электрической сети.
• Проводить в течение установленного времени и отключать аварийные токи перегрузок и коротких замыканий, в том числе однофазных замыканий на землю, до 80 кА (при напряжении 400 В)
• Отключать питание потребителей при недопустимом снижении напряжения на шине питания цепей управления выключателя.

Основная область применения силовых автоматических выключателей ВА07-М IEK^® - минимизация потерь при возникновении аварийных режимов в питающих (вводных) и отходящих линиях распределительных устройств трансформаторных подстанций, главных и вводных распределительных щитов на объектах промышленного и гражданского строительства.

Три габарита – от 800 до 3200 А

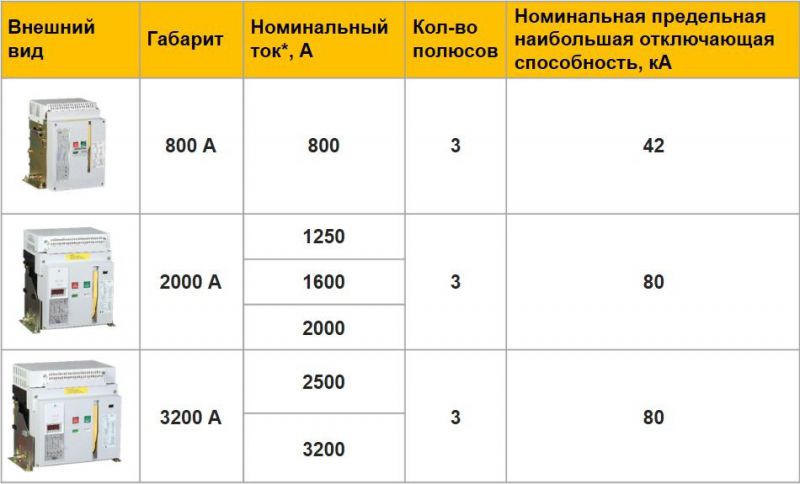

Линейка автоматических выключателей ВА07-М IEK^® для работы при номинальных токах 800, 1250, 1600, 2000, 2500 и 3200 А представлена тремя габаритами как стационарного, так и выдвижного исполнения:

* при температуре окружающей среды 40 °С

Выдвижной и стационарный

Выключатели ВА07-М IEK^® выпускаются в стационарном и выдвижном исполнении. Стационарное исполнение подразумевает жесткое соединение выключателей с несущими элементами конструкции НКУ. При техническом обслуживании особое внимание следует уделять обеспечению безопасного выполнения работ и операциям по демонтажу/монтажу.

В случае выдвижного исполнения применяется стационарная корзина, в которую вкатывается выключатель ВА07-М IEK^®. Корзина имеет жесткое соединение с несущими элементами конструкции НКУ, а выключатель с помощью специальной рукоятки может быть перемещён в любое из трёх положений:

1. «Подключен» – силовые выводы и выводы управления выкатной части соединены с аналогичными вводами корзины. Выключатель готов к обеспечению нормальной работы и защиты от аварийных режимов.
2. «Тест» – силовые выводы выключателя отключены от вводов корзины, выводы цепей управления подключены к питанию. В данном положении можно проверять цепи управления и тестировать срабатывание выключателя с помощью электронного расцепителя.
3. «Изолирован» – можно полностью вынимать выключатель из корзины, при этом силовые вводы корзины перекрываются специальными изолирующими шторками, защищающими персонал. Дополнительно данная функция обеспечивает видимый разрыв.

Отслеживать положение выключателя ВА07-М IEK^® выдвижного исполнения можно с помощью специального индикатора, установленного на лицевой панели в нижней части корзины.

При техническом обслуживании выключателя ВА07-М IEK^® выдвижного исполнения снижаются трудозатраты на монтаж/демонтаж, а также повышается безопасность работы персонала.

Расцепитель следит за энергосистемой

Важным элементом автоматических выключателей ВА07-М IEK^® является электронный расцепитель (см. рис. 1). Именно он в режиме реального времени с помощью высокопроизводительного микроконтроллера опрашивает датчики тока и реагирует на различные аварийные ситуации в энергосистеме: даёт команду на размыкание силовых контактов, отображает на дисплее неисправности и результаты измерений токов, сигнализирует о приближении тока в силовых цепях к номинальной нагрузке, блокирует возможность повторного включения после срабатывания на аварийный режим, а также позволяет выполнять настройки и тестирование.

Электронные расцепители представляют собой отдельный съёмный блок, на лицевой панели которого расположены цифровое табло, индикаторы, элементы настройки и управления. Габарит 800 А и габариты 2000 и 3200 А выключателей ВА07-М IEK^® оснащены различными модификациями электронных расцепителей.

Электронные расцепители ВА07-М IEK^® реализуют следующие функции защиты от сверхтоков (LSI+G):

• Защита от перегрузки с уставкой по времени (L – Long time-delay overcurrent protection).
• Защита с уставкой по времени от короткого замыкания (S – Short time-delay overcurrent protection).
• Защита мгновенного действия при коротком замыкании (I – Instantaneous overcurrent protection).
• Защита от короткого замыкания на землю с уставкой по времени (G – Ground fault protection with time-delay).

Особенности конструкции ВА07-М IEK^®

Конструкция автоматических выключателей ВА07-М IEK^® обеспечивает их надежность и функциональность.

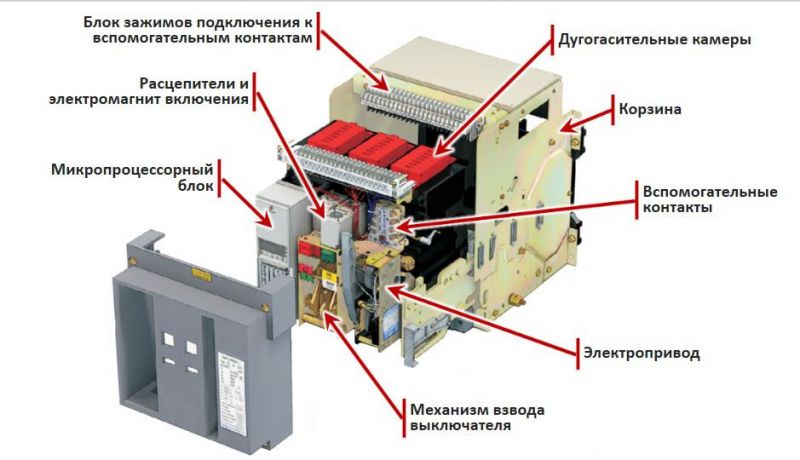

Рис. 1. Конструкция ВА07-М IEK^®

Контактная система

Главные силовые выводы автоматических выключателей серии ВА07-М IEK^® выполнены горизонтальными медными шинами с гальваническим покрытием, защищающим от коррозии. Каждый вывод оснащён датчиками тока

Главные силовые выводы соединяются с группами подвижных и неподвижных контактов при помощи многопроволочных медных гибких проводников, сплетённых в косички, что позволяет снизить электромагнитные и тепловые потери.

Группа подвижных контактов выполнена из отдельных подпружиненных ламелей, что позволяет снизить переходное сопротивление в месте контакта, обеспечивает надёжное электрическое соединение и способствует эффективному гашению дуги при размыкании силовых контактов.

Угасание дуги

Если в момент размыкания силовых контактов через них протекал ток (необязательно ток перегрузки или короткого замыкания), то в месте разрыва контактов возникает электрическая дуга, которая должна быть погашена за минимальное время.

Эффективность гашения дуги автоматических выключателей ВА07-М IEK^® обеспечивается, в том числе, дугогасительными камерами. В них параллельно установлены изолированные друг от друга стальные пластины с гальваническим покрытием. Такая конструкция позволяет быстро и эффективно растягивать, охлаждать и разрывать электрическую дугу, продлевая работоспособность главных силовых контактов.

Дугогасительные камеры автоматических выключателей ВА07-М IEK^® выполнены съёмными, что повышает удобство технического обслуживания.

Замыкание и размыкание

Сердцем автоматических выключателей ВА07-М IEK^® является электропривод с дополнительной возможностью ручного взвода пружин. При подключении питания электропривода происходит автоматический взвод механизма включения, индикатор взвода пружины переходит в состояние «Взведён», и выключатель ожидает команды на включение.

Команда на включение, так же, как и команда на отключение ВА07-М IEK^® могут быть поданы оператором удалённо, например, с поста управления, находящегося в соседнем помещении или здании, а при определённых схемах управления - даже из другого города. Когда происходит включение в дистанционном режиме, сигнал поступает на электромагнит, управляющий катушкой включения, а операция отключения задействует независимый расцепитель.

ВА07-М IEK^® можно управлять и вручную - нажатием на кнопки включения/отключения на лицевой панели. При этом на панели изменяется индикация положения контактов выключателя.

Ручной взвод механизма включения позволяет с помощью специального рычага «запасти» в пружинах необходимую энергию. Для включения ВА07-М IEK^® необходимо обеспечить подачу номинального напряжения на расцепитель минимального напряжения, в противном случае при нажатии на кнопку включения замыкания контактов не произойдёт, а пружины перейдут в невзведённое состояние.

Важные нюансы

Независимый расцепитель обеспечивает дистанционное отключение выключателя при наличии напряжения на шине питания цепей управления. Может быть демонтирован на усмотрение конечного потребителя.

Расцепитель минимального напряжения служит для защиты от недопустимого снижения напряжения питания цепей управления. Также может быть демонтирован, если нет необходимости контролировать напряжение на шине питания цепей управления.

Электромагнит включения предназначен для удаленного включения ВА07-М IEK^® после завершения взвода пружин механизма включения электроприводом. Может быть демонтирован на усмотрение конечного потребителя.

Клеммный блок цепей управления расположен в верхней части выключателя над лицевой панелью, что обеспечивает удобство эксплуатации. Предназначен для подключения цепей питания, управления электронным и независимым расцепителями, расцепителем минимального напряжения, электромагнитом включения, а также для подключения цепей сигнализации.

Блок оснащён выводами дополнительных переключающих контактов, которые могут быть использованы на усмотрение потребителя. Все выводы клеммного блока промаркированы сплошной нумерацией, которая соответствует схемам подключения, приведённым в Руководстве по эксплуатации.

В автоматических выключателях ВА07-М IEK^® габаритов 2000 и 3200 А имеются механические счетчики циклов включения-отключения. Счетчики позволяют отслеживать износ аппарата и вовремя проводить его техническое обслуживание.

Монтаж и эксплуатация

Автоматические выключатели ВА07-М IEK^® могут быть легко интегрированы в низковольтные комплектные устройства различной сложности за счет простых и функциональных схем подключения.

Монтаж выключателей допускается на реечном каркасе или монтажной панели. Эксплуатация выключателей возможна в строго вертикальном положении.

Питающую сеть можно присоединять как к верхним, так и к нижним выводам выключателя. Допускается подключение медных или алюминиевых шин, при использовании переходных шин возможно подключение одножильных проводников с наконечниками.

В месте установки и подключения выключателей должна быть хорошая циркуляция воздуха. Питающие и отходящие линии, выполненные шинами, необходимо разделить с помощью перегородок из немагнитного материала. Подробнее особенности монтажа описаны в Руководстве по эксплуатации (скачать).

Эксплуатация выключателей должна производиться в следующих условиях:

• диапазон рабочих температур: от -25 до +40°С;
• высота над уровнем моря – не более 2000 метров;
• степень защиты оболочки - IP30, зажимов для присоединения внешних проводников – IP00;
• относительная влажность - 50% при температуре +40°С. Допускается использование выключателей при относительной влажности 90% при температуре 20°С.

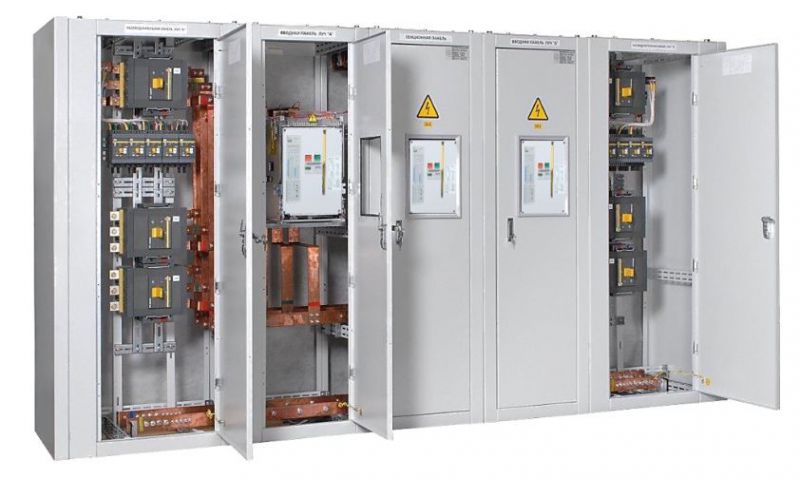

Рис. 2. Пример использования ВА07-М в главном распределительном щите.

Гарантийный срок эксплуатации выключателей ВА07-М IEK^® составляет 5 лет со дня продажи при условии соблюдения потребителями правил монтажа, эксплуатации, транспортировки и хранения. Автоматические выключатели, которые до истечения срока гарантии отработали общее количество циклов включения-отключения, замене или ремонту не подлежат.

Автоматические выключатели ВА07-М IEK^® подвергаются тщательному контролю на всех этапах производства и транспортировки, что обеспечивает их высокое качество и надёжность.

Они отличаются разнообразием габаритов, небольшой массой и низкими собственными потерями мощности. Благодаря применению современных микропроцессорных технологий, возможности гибкой настройки защит, а также высоким техническим и эксплуатационным характеристикам ВА07-М IEK^® защищает энергосистемы наравне с лучшими мировыми налогами.

Преимущества ВА07-М IEK^®:

• Высокие показатели предельной отключающей способности - до 80 кА.
• Полная комплектация.
• Экономия пространства в силовом щите.
• Малое значение энергии рассеивания.
• Комбинированный электронный расцепитель с функциями защиты LSI и защиты от замыкания на землю.
• Подробное руководство по эксплуатации.
• Гарантия - 5 лет.
