Подключение в одном корпусе: к электроэнергии, сетям Industrial Ethernet и компонентам для автоматизации производства

Сегодня в рамках общей производственной цепочки все более широкое распространение получает информационно-техническая интеграция промышленного оборудования и производственных средств. При этом традиционно сложилась практика двух параллельных подключений, с одной стороны - к сетям энергоснабжения, с другой стороны - к сетям передачи данных. Таким образом, чтобы получить комплексное решение, раньше электрику приходилось подбирать необходимые для этого компоненты из ассортимента различных производителей. Что, вне сомнений, требовало затрат времени, однако результаты не всегда выглядели убедительно.

Очевидной стала необходимость более профессионального решения, которое бы совмещало в себе подключение электричества, сетей Industrial Ethernet и компонентов для автоматизации производства. И после того, как в 2006 году специалисты МЕННЕКЕС представили вниманию профессиональной пуб-лики первые комплексные решения на базе распределителей AMAXX®, уже в 2008 году были предложены новые варианты в корпусах трех разных размеров, а также компоненты для подключения сетей Industrial Ethernet.

С 2010 года в рамках «семейства» AMAXX® появились и другие модификации, которые открыли новые перспективы в сфере современных промышленных подключений при помощи компонентов для автоматизации производства на базе AMAXX®.

Оптимальное решение для каждой сферы применения

Серия AMAXX® Evolution предлагает заказчику неограниченное многообразие вариантов, позволяющих выполнить как подключение к электричеству и сетям передачи данных, так и компонентов автоматизации производства. Таким образом, при выполнении подключений перед специалистом-электриком открывается бесконечное количество возможностей комбинировать компоненты, а также генерировать комбинации нужного размера.

Корпуса выполнены из материала AMAPLAST®, отличающегося великолепными характеристиками механической прочности, термостойкости и электроизоляционными свойствами. По заказу комбинации могут поставляться в корпусах, выполненных из материала AMELAN®, отличающегося исключительно высокой стойкостью к воздействию химикатов, применяемого в агрессивных средах. Стандартные цвета лицевой панели - серый электрик, а также серебристый, желтый, красный и темно-серый (AMELAN®). Внутренняя часть корпуса всегда черного цвета. Модульные панели могут быть оснащены розетками, выключателями, кнопками и другими компонентами управления и контроля. Так, наряду с компонентами для автоматизации производства в корпус могут быть интегрированы элементы управления, распределения электроэнергии и передачи данных, в том числе и предохранители, а сама комбинация может быть установлена в непосредственной близости к подключенным станкам и оборудованию. Таким образом, для обеспечения электроснабжения теперь достаточно лишь одного подключения. Кроме того, и при подключении корпусов для автоматизации производства электромонтажник получает все преимущества серии AMAXX®: сокращение сроков прокладки кабеля, экономия материала, а также в целом более быстрый монтаж корпусов, выгодно отличающий все изделия МЕННЕКЕС. Само подключение осуществляется на базе единого профессионального модуля, что является наиболее приемлемым и с технической точки зрения.

Широкий выбор распределителей

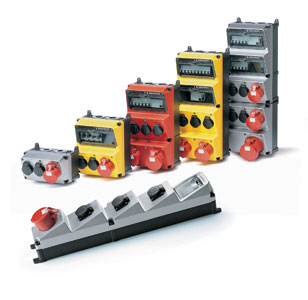

Для целей распределения электроэнергии МЕННЕКЕС предлагает обширный спектр комбинаций розеток серии AMAXX®. Здесь представлены как самые малые распределители с одной секцией, так и крупногабаритные комбинации AMAXX®, состоящие из пяти секций. Изделия также поставляются в корпусах с классом защиты от IP 44 до IP 67, рассчитанные как на 16A, 3-полюсные, так и на 32A, 5-полюсные.

Наряду с разнообразным ассортиментом стандартных комплектаций для заказа индивидуальной комплектации специалист-электромонтажник может воспользоваться конфигуратором AMAXX®, с тем чтобы выбрать оптимальное решение для каждого конкретного случая.

В связи со спецификой мирового рынка помимо розеток SCHUKO® изделия серии AMAXX® могут быть укомплектованы и другими розетками, соответствующими внутренним стандартам многих стран - Великобритании, Франции, Бельгии, Дании, Швейцарии, а также в соответствии со стандартом NEMA для США и Канады.

Корпуса также оснащаются встроенными предохранителями, и здесь заказчик может выбрать между УЗО, автоматическим выключателем, а также вставками Neozed.

Кроме того, возможен заказ комбинаций AMAXX®, укомплектованных розетками DUO - с выключателем и блокировкой до 63 А, работающих по принципу: после подсоединения и включения блокируется вилка. После выключения и отсоединения вилки блокируется выключатель. Данное решение доступно даже для многосекционных распределителей.

Также изделия серии AMAXX® доступны в переносном варианте, с кабелем и вилкой для мобильного использования, например в целях ремонта. Наряду с ними представлены и изделия, оснащенные информационными розетками Cepex, а также соответствующими контейнерным нормам разъемами на 32 А, 4-полюсными, 400-440 В, 3 ч.

Модульная интеграция информационных и электроподключений

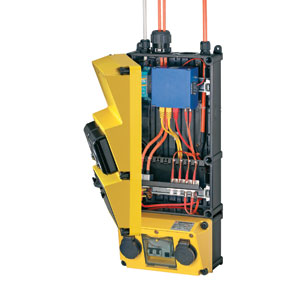

В серии изделий для подключения к информационным сетям Industrial Ethernet в качестве внешнего интерфейса представлены модульные панели, укомплектованные различными разъемами. Соединение с патч-панелью осуществляется при помощи стандартного патч-кабеля.

Михаэль Фридрихс, технический специалист отдела сбыта компании, убежден, что предлагаемый МЕННЕКЕС ассортимент подключений к сетям Industrial Ethernet удовлетворяет насущным потребностям заказчиков: «Концепция AMAXX® со встроенным подключением к информационным сетям за рамками офисных помещений была разработана в тесном сотрудничестве с нашими заказчиками и обладает целым рядом преимуществ - как для специалиста-электрика, который планирует и реализует весь проект, так и для конечного потребителя».

Благодаря использованию модульного принципа, МЕННЕКЕС позволяет осуществлять подключения, в которых предусмотрена возможность при необходимости встраивать различные сетевые компоненты и разъемы для подключения электричества.

При этом Михаэль Фридрихс не забывает о том, насколько сегодня изменились инсталляционные требования: «Промышленные установки могут в любой момент дооснащаться или расширяться, что возможно благодаря использованию общепринятых и прекрасно зарекомендовавших себя компонентов».

Широкий выбор патч-панелей и контакторов, монтируемых на несущей рейке, покрывает все основные варианты применения. Так, комбинации МЕННЕКЕС для подключения до 8 модулей RJ45 могут оснащаться изделиями производства BTR, R+M, Rutenbeck, Datwyler или Corning (FutureCom). Кроме того, возможна поставка до 8 разъемов ST/SC-D для одной патч-панели.

Конечно же, стандартная программа включает и стыковочные световодные кассеты в различных вариантах исполнения.
Ассортимент компонентов внутреннего оснащения довершают коммутаторы производства EKS и Phoenix Contact, а также блоки питания от Phoenix Contact и розетки SCHUKO® с фиксатором для монтажа на несущей рейке.

При этом все компоненты надежно защищены от попадания пыли, влаги и других внешних воздействий. Для целей физической изоляции сетевых и электрокомпонентов служат корпуса AMAXX®, монтируемые друг на друга в ряд.

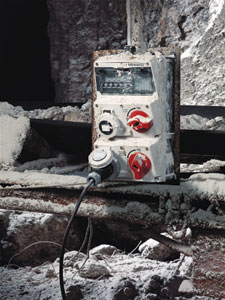

Заказчик может выбрать различные соединения, для экономии места можно использовать вводы, позволяющие подсоединять до семи кабелей одновременно. Таким образом, появляется возможность реализовать индивидуальные решения для промышленности и производства, будь то пилорама с компьютерной системой наблюдения, металлообрабатывающее производство или участки с влажной средой, например моечные линии.

При встраивании отдельных компонентов автоматизации обеспечивается максимальная гибкость за счет применения профильной системы. Изоляционная перегородка с мембранными вставками выполняет функцию разделения сетевых и электрокомпонентов. Благодаря встроенным окошкам можно, не открывая корпус, в любое время проконтролировать состояние компонентов. Окошко закрывается на навесной замок, корпус может быть опломбирован, что гарантирует оптимальную защиту от неавторизованного доступа.

Таким образом, клиент постоянно имеет возможность контролировать как подключенные сетевые компоненты, так и состояние интегрированных защитных устройств.

Решение задач автоматизации и управления

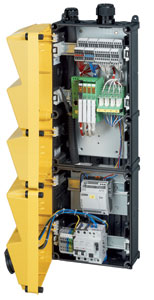

Однако, вдохновленные успехом ассортимента изделий для подключения к сетям Industrial Ethernet, специалисты МЕННЕКЕС пошли дальше и предложили еще одно нововведение в рамках серии AMAXX®: теперь изделия серии предоставляют возможность оснащать корпуса другими компонентами автоматизации производства: элементами управления SPS, актуаторами, защитными устройствами, реле, KNX/EIB и другими компонентами электроники и пневматики.

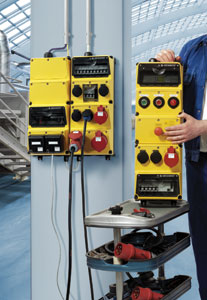

Прочные корпуса AMAXX® имеют привлекательную форму и достаточно места для размещения всех компонентов автоматизации. Таким образом, благодаря экономичной и профессиональной концепции, подключения электричества, сети Industrial Ethernet и компоненты автоматизации могут размещаться в одном корпусе, позволяя экономить место и выполнять профессиональное подключение с учетом высоких требований к механической прочности и производственным характеристикам. В результате их использование вместе с комбинациями розеток серии AMAXX® дает возможность реализовывать комплексные решения в сферах оснащения зданий, систем управления, производственной техники и систем сигнализации.

«Благодаря компактной форме и прочной конструкции, комплексные решения на базе серии AMAXX® позволяют осуществлять автоматизацию процессов в самых различных сферах - сельском хозяйстве, на очистных сооружениях, насосных станциях, парках ветровых электростанций. Возможно также применение серии AMAXX® с дистанционным управлением», - перечисляет Михаэль Фридрихс лишь некоторые из возможных областей применения самых современных разработок AMAXX®.

И здесь МЕННЕКЕС предоставляет потенциал экономии, поскольку время монтажа существенно сокращается за счет использования модулей с предварительно выполненной внутренней разводкой, ведь теперь устанавливается лишь один корпус, а не множество отдельных компонентов. При необходимости модификация корпуса выполняется быстро и без проблем, поскольку корпус из пластика обрабатывать проще и легче, нежели из стали или алюминия.

Выводы

Серия AMAXX® открывает перед электромонтажниками новые перспективы выполнения современных промышленных подключений благодаря сетевым компонентам Industrial Ethernet и компонентам автоматизации на базе серии AMAXX®.

Подключение к электроэнергии и информационным сетям, а также автоматизация производства могут осуществляться с экономией места и на базе профессионального решения, отвечающего высоким требованиям надежности и с учетом всех производственных необходимостей. Ведь профессионального специалиста отличают последовательная качественная работа и компетентные комплексные решения, означающие на практике конкретную выгоду для заказчика.

www.mennekes.ru
