Ограничители мощности как эффективное средство управления энергопотреблением и защиты от перегрузок

11.06.2013 - 17:07 - Сидор Сидоров

Вступление в силу Федерального закона РФ от 23.11.2009 № 261 «Об энергосбережении и повышении энергетической эффективности», а также утверждение осенью 2009 года ряда проектов российского правительства по энергоэффективности и энергосбережению: «Считай, экономь и плати», «Энергоэффективный квартал», «Энергоэффективный социальный сектор» и др. - сильно подстегнули спрос как на энергоэффективное оборудование, так и устройства для управления энергопотреблением с целью его снижения.

Эксплуатация ОМ в реальных условиях показала, что благодаря уникальному набору функций и характеристик, их применение не только надежно предотвращает перегрузки и аварийные режимы работы электрических сетей, но и исключает значительные финансовые потери от уплаты потребителями штрафных санкций за превышение лимита электропотребления.

 Постоянная работа по обновлению номенклатуры изделий, улучшению их потребительских свойств и надежности привели к появлению микропроцессорных ограничителей (ОМ-1 и ОМ-630), чьи параметры выгодно отличаются от предшествующих образцов, а область применения существенно расширилась благодаря реализации функций защиты:

-  от перегрузки и короткого замыкания;
-  от повышения (более 260 В) и понижения (менее 160 В) напряжения в сети;
-  от обрыва нулевого провода.

 Номенклатура ОМ включает как «бюджетные» (недорогие) приборы с ограниченным набором функций для решения простых локальных задач, так и многофункциональные микропроцессорные устройства для более сложных и ответственных применений.

 Для однофазных сетей:
OM-2 - прямое отключение/включение нагрузки от 0,2 до 2 кВА;
OM-3 - отключение/включение нагрузки от 0,5 до 5 кВА (при более 2 кВА - с внешним контактором);
OM-611 - отключение/включение любой нагрузки (с внешним трансформатором тока);
OM-631 - прямое отключение/включение нагрузки от 0,2 до 1 кВА;
ОМ-1 - многофункциональные, с диапазоном контролируемой мощности 3-30 кВт.

 Для трехфазных сетей:

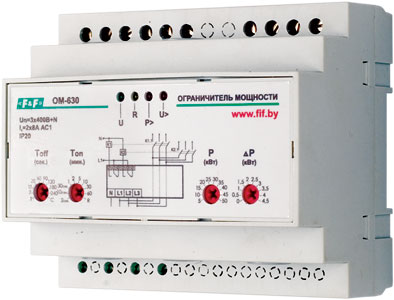

ОМ-630 - многофункциональные, с диапазоном контролируемой мощности 5-50 кВт.
 Кроме ОМ-630 с полным набором функций предлагаются его модификации:
- ОМ-630-1 - с фиксированными значениями мощности и временными параметрами (по заказу);
- ОМ-630-2 - для работы с внешними трансформаторами тока на мощность более 50 кВт.

 Принцип действия ОМ основан на вычислении действующего значения потребляемой мощности и сравнении его с заданным значением.

 Время отключения при перегрузке и повторного включения устанавливаются переключателями на передней панели.

 При превышении заданного значения потребляемой мощности нагрузка отключается на время, установленное переключателем на передней панели, после чего нагрузка автоматически включается. Если потребляемая мощность по-прежнему превышает установленный порог, нагрузка снова отключается. Если превышение потребляемой мощности устранено, потребитель остается подключенным к сети.

Микропроцессорные приборы оснащаются встроенным счетчиком количества отключений, что позволяет блокировать включение нагрузки при нескольких (программируется) подряд отключениях.

 Наличие двух выходных реле в ограничителях ОМ-1 и ОМ-630 позволяет реализовать несколько режимов работы:
-  с одним контактором - одно реле управляет контактором, другое используется для сигнализации о перегрузке по мощности;
-  с приоритетной нагрузкой - вся нагрузка делится на две части: приоритетную, отключать которую нежелательно, и неприоритетную, которая и отключается в случае превышения заданной мощности;
-  с контакторами с электромагнитной защелкой - одно реле выдает импульс на включение нагрузки, другое - на выключение. Это исключает постоянное нахождение катушки контактора под напряжением в процессе эксплуатации, что является основным аргументом противников применения ОМ.

 Для удобства пользователей в приборах реализованы следующие опции:

  • Электрически изолированный от схемы выход сигнала о перегрузке по мощности (оговаривается при заказе). Предупреждает о превышении заданного значения мощности.
  • Внешний вход включения/отключения режима ограничения мощности (оговаривается при заказе).
  • Специальное ПО и порт, позволяющие считывать на компьютер из энергонезависимой памяти информацию о причинах отключения нагрузки и задавать индивидуальные установки.

 Особенности и достоинства

 Применение ОМ позволяет, не нарушая неприкосновенности жилища и прав частной собственности:

  • выявлять случаи несанкционированного превышения разрешенной к использованию мощности;
  • контролировать соблюдение потребителем технических условий на электроснабжение;
  • оперативно решать вопросы безопасной эксплуатации и стабильности параметров электрических сетей.

 Помимо ограничителей мощности СООО «Евроавтоматика ФиФ» производит более 150 видов энергосберегающей электротехнической продукции, релейной защиты и автоматики.

 Подробная информация о номенклатуре продукции, ценах, партнерах в России - на сайте www.fif.by
