Многоотраслевая Электротехническая Компания, ООО

ООО «Многоотраслевая Электротехническая Компания» более 15 лет специализируется в сфере самых современных технологий, в отрасли, отличающейся высочайшей динамичностью, в области производства и распределения электротехнической продукции на рынке России и странах СНГ. За это время, компания зарекомендовала себя, как надежный поставщик и производитель электротехнической продукции и электромонтажных работ, которой характерна высокая мобильность, сжатые сроки поставки, широкий ассортимент предлагаемых электротоваров и индивидуальный подход к каждому клиенту.

Ценовая политика компании ориентирована на максимальное удовлетворение потребностей клиентов, поэтому мы всегда готовы найти разумный компромисс.

Щитовое оборудование

Виды щитового оборудования, выпускаемого компанией:

Высоковольтное щитовое оборудование

Заказы на щитовое оборудование принимаются по опросным листам, однолинейным схемам, также по индивидуальным техническим условиям и заданиям.

Гарантируем короткие сроки выполнения заказа и высокое качество щитового оборудования нашего производства! Наша компания заинтересована в долгосрочном взаимовыгодном сотрудничестве, мы будем рады наладить с вами деловые отношения и видеть вас в числе наших постоянных клиентов.

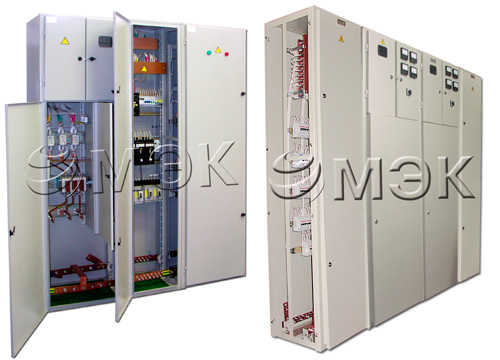

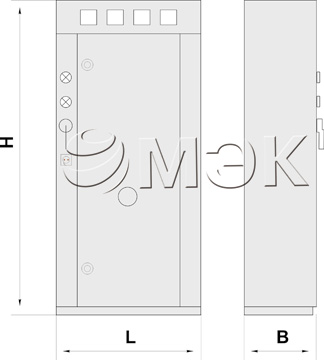

Вводно-распределительное устройство ВРУ

Предназначение ВРУ

Устройства вводно-распределительные серии ВРУ 8503, ВРУ 8504, ВРУ 8505 для жилых и общественных зданий, предназначены для приема, распределения и учета электроэнергии в сетях напряжением 380/220В трехфазного переменного тока частотой 50 Гц, а также для защиты магистральных и групповых линий от токов при перегрузках и коротких замыканиях. Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.

Конструкция щитов

Вводно-распределительные устройства комплектуются из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. Доступ в панель обеспечен со стороны фасада через дверь. Дверь имеет окна для снятия показаний счетчиков, закрытые прозрачным материалом. Ввод питающих кабелей осуществляется снизу, а вывод проводов отходящих линий может осуществляется сверху и снизу.

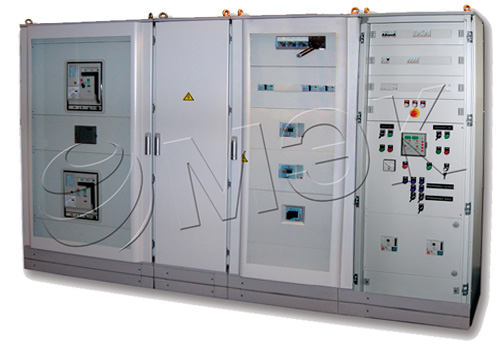

ГРЩ - главный распределительный щит

Предназначение

Панели ГРЩ применяются для комплектации вводных устройств промышленных предприятий, жилых и административных зданий, трансформаторных подстанций. Панели главных распределительных щитов (ГРЩ) предназначены для комплектации распределительных устройств электрической энергии трехфазного переменного тока напряжением 380/220 В с глухозаземленной нейтралью, служащих для приема и распределения электроэнергии, защиты групповых линий от перегрузок и токов короткого замыкания, а также для нечастых оперативных включений и отключений электрических сетей. По назначению панели ГРЩ изготавливаются следующих видов:

  • секционные (ШС) ГРЩ;
  • линейные (ШЛ) ГРЩ;
  • вводные (ШВ) ГРЩ.

Конструкция щитов ГРЩ

Главные распределительные щиты серии ГРЩ комплектуются из отдельных панелей как одностороннего, так и двухстороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. В качестве комплектующих щитов ГРЩ используется аппаратура ведущих российских и европейских производителей. В щитах ГРЩ по согласованию с заказчиком предусматриваются кабельные или шинные вводы. Ввод может быть как сверху, так и снизу. Вывод может осуществляться как через секции, в которых установлены аппараты, так и через специальные секции. Каждая секция может комплектоваться защитными панелями и дверями.

Щиты осветительные серии ОЩВ и УОЩВ

Предназначение ОЩВ и УОЩВ

Щиты осветительные серии ОЩВ и УОЩВ предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220 В в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (не более 6 в час) оперативных включений и отключений.

Конструкция щитов ОЩВ и УОЩВ

Щиты ОЩВ и УОЩВ представляют собой металлоконструкцию из гнутых стальных профилей, внутри которого расположена аппаратура электрических цепей. Доступ в щиток обеспечен со стороны фасада через дверцу. Ввод питающих и вывод отходящих линий осуществляется снизу и сверху. Исполнение щитов навесное или утопленное.

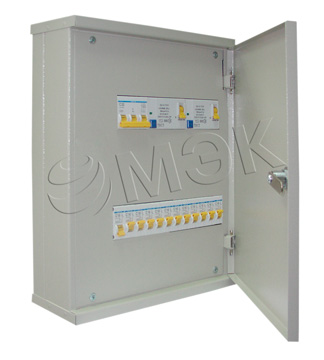

ПР - пункт распределительный

Предназначение

Пункты распределительные серии ПР предназначены для распределения электрической энергии и защиты электрических установок при перегрузках и токах короткого замыкания, для нечастых оперативных включений и отключений электрических цепей, а также пусков асинхронных двигателей в сетях с номинальным напряжением до 660 В переменного тока частотой 50 Гц.

Конструкция распределительных пунктов

Пункт распределительный ПР выполнен ввиде металлического шкафа, внутри которого на раме или панели устанавливается набор автоматических выключателей. Доступ в распределительный пункт обеспечен со стороны фасада через дверь. Ввод питающих кабелей и отходящих линий осуществляется сверху или снизу.

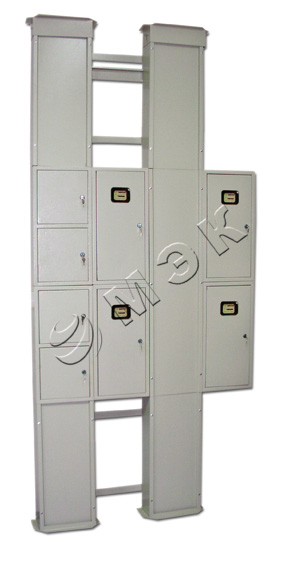

УЭРМ - Устройство распределительное этажное многоящичное

Предназначение щитов УЭРМ

  • Для приема, распределения и учета электроэнергии, защиты аппаратов устройств, отходящих линий от перегрузок и токов короткого замыкания в сетях с глухозаземленной ней тралыо трехфазного переменного тока напряжением 380/220 В частотой 50 Гц, а также для размещения устройств телефонных, радиотрансляционных, телевизионных сетей и оборудования автоматической системы учёта электропотребления (АСУЭ):
  • для защиты от поражения электрическим током при случайном прикосновении к токоведущим или нетоковедущим частям электрооборудования, оказавшимся под напряжением вследствие повреждения изоляции токоведущих частей, защиты от сверхтоков на вводе в квартиру;
  • для предотвращения возникновения пожаров от электрического тока, вызванных воспламенением изоляции проводов из-за чрезмерно больших токов утечки на землю, путем непрерывного контроля сопротивления изоляции сети.

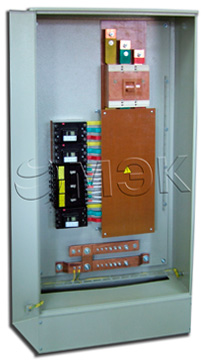

ШВУ-Х - шкафное вводно-распределительное устройство

Предназначение

Вводно-распределительные устройства шкафного исполнения ШВУ-Х предназначены для приема и учета активной электрической энергии трехфазного и однофазного тока напряжением 380/220 В, защиты отходящих линий от перегрузок и токов коротких замыканий. ШВУ-Х в основном устанавливаются вне зданий и применяются в промышленности, сельском хозяйстве, для комплектования трансформаторных подстанций (в части учета электрической энергии), для электроснабжения индивидуальных жилых домов и общественных зданий. ШВУ с переключателями предназначены для ввода и распределения электроэнергии от двух вводов: дизель-генератора и электрической сети.

Конструкция ШВУ-Х

В ШВУ-Х в основном устанавливаются однотарифные электронные счетчики активной электрической энергии. По заявкам потребителей возможна установка двухтарифных счетчиков. Трансформаторы тока имеют защитную крышку для опломбирования. Управление вводным аппаратом осуществляется при открытой двери. Ввод и подключение к вводному аппарату осуществляется сверху, выводы - снизу.

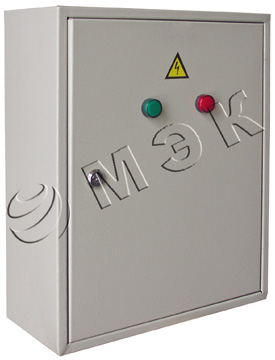

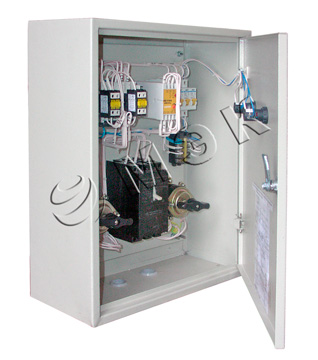

ЩАП (АВР) - щит автоматического переключения на резерв

Предназначение ЩАП

Щиты серии ЩАП (АВР) предназначены для автоматического переключения на резервное питание электроприемников в случае исчезновения основного питания с последующим возвратом в исходное состояние при восстановлении основного питания электроприемников.

Конструкция щитов ЩАП

Щиты автоматического переключения на резерв серии ЩАП представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура. Доступ в щит обеспечен со стороны фасада через дверь, на лицевой стороне которой расположена светосигнальная арматура.

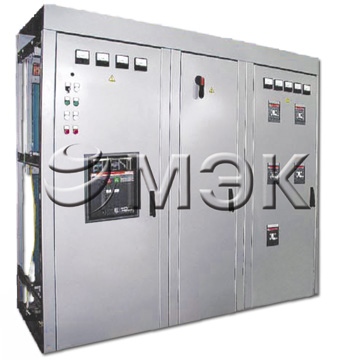

ЩО-70(90) - Щит одностороннего обслуживания

Предназначение панелей ЩО 70 и ЩО 90

Панели распределительных щитов серии ЩО-70 и ЩО-90 предназначены для комплектования щитов приема и распределения электроэнергии, а также служат для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока и частотой 50 Гц.

По назначению панели ЩО-70(90) изготавливаются следующих видов:

  • вводные ЩО;
  • линейные ЩО;
  • вводно-литейные ЩО;
  • секционные ЩО;
  • с аппаратурой АВР;
  • диспетчерского управления освещения;
  • торцевые ЩО.

Варианты исполнения панелей ЩО

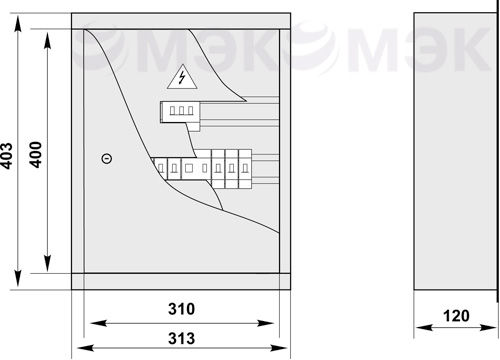

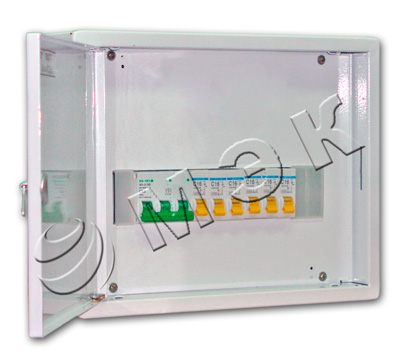

Щит распределительный ЩР

Предназначение ЩР

Щиты распределительные ЩР применяются в осветительных и силовых установках жилых, общественных, административных, производственных зданий и сооружений, а так же других подобных зданий.

Щиты ЩР предназначены для:

  • приема и распределения электрической энергии напряжением 380/220 В и частотой 50Гц;
  • защиты от поражения электрическим током при случайном прикосновении к токоведущим частям;
  • предотвращения возникновения пожаров от электрического тока, вызванных воспламенением изоляции проводов из-за чрезмерно больших токов утечки на землю;
  • нечастых включений и отключений линий групповых цепей, а также для защиты при перегрузках и коротких замыканиях.

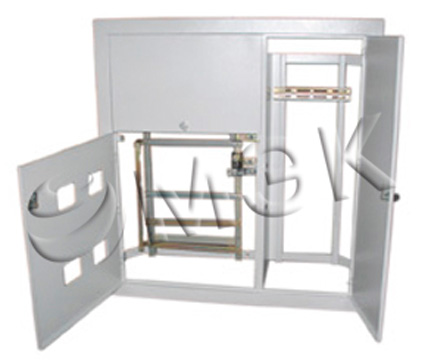

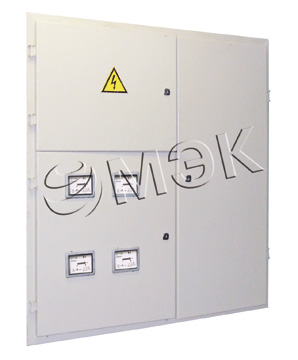

ЩЭ - щит этажный

ЩЭ: предназначение

Щиты этажные ЩЭ предназначены для питания двух, трех или четырех квартир, а также для установки устройств телефонных, телевизионных и радиотрансляционных сетей, применяются в осветительных и силовых установках жилых, общественных, административных, производственных зданий и сооружений, а также других подобных зданий.

Щиты этажные ЩЭ предназначены для приема и распределения электрической энергии в трехфазных четырехпроводных и пятипроводных сетях напряжением 380/220 В и частотой 50 Гц с заземленной нейтралью, нечастых включений и отключений линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Конструкция щита этажного ЩЭ

ЩЭ представляет собой сварную металлоконструкцию, разделенную перегородкой на три отсека: отсек учета, распределительный и слаботочный. В отделении учета устанавливаются однофазные или трехфазные счетчики. В распределительной панели ЩЭ предусматривается установка автоматических выключателей и устройств защитного отключения (УЗО). Доступ к отсекам ЩЭ обеспечен со стороны фасада через двери. Дверь отсека учета имеет окна для снятия показаний счетчиков, закрытые прозрачным материалом.

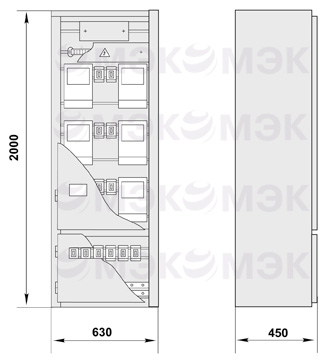

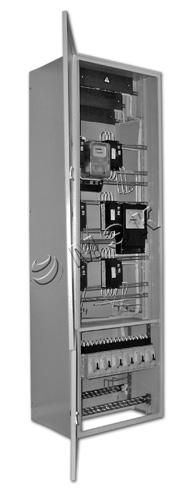

3УР-200

Предназначение

Устройство учетно-распределительное 3УР-200 УХЛ4 предназначено для приема, распределения и раздельного учета электрической энергии на первых нежилых этажах жилых зданий без конкретной технологии, в сетях напряжением 380/220 В, с глухозаземленной нейтралью, трехфазного переменного тока частотой 50 Гц, а также для защиты отходящих линий при перегрузках и коротких замыканиях.

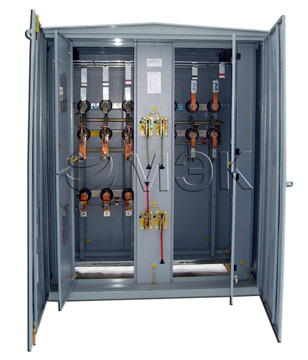

ИКВН - инвентарная камера высоковольтная наружной установки

Предназначение

Комплектное распределительное устройство ИКВН-10-20/630-У1 предназначено для секционирования электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 10(6) кВ для систем с изолированной нейтралью.

Основное назначение ИКВН-10 - это подключение к городским кабельным сетям по специальной электрической схеме трансформаторных подстанций типа КТПН, используемых при строительстве. Подключение ИКВН обычно выполняется к функционирующим в кабельной сети распределительным пунктам (РП) или комплектным трансформаторным подстанциям (КТП) в случаях, если в данных РП или КТП отсутствуют свободные ячейки с выключателями.

Применение ИКВН-10(6)

Подключение ИКВН-10 в разрыв между РП (КТП) и КТПН позволяет защитить действующие сети с РП и с КТП от возможных аварийных ситуаций, возникающих при строительстве на участке между РП (или КТП) и КТПН, и обозначить границу ответственности между службами эксплуатации кабельных сетей и службами, эксплуатирующими электрические сети строительства. Применение ИКВН возможно и в других специальных электрических сетях (например, при проведении работ в различных отраслях промышленности, где широко применяются передвижные трансформаторные подстанции, работающие по специальным схемам, и т.д.). В части воздействия климатических факторов внешней среды ИКВН соответствует исполнению «У», категории размещения «1» по ГОСТ 15150 и ГОСТ 15543.

Конструкция

Инвентарная камера высоковольтная наружной представляет собой металлический шкаф с двумя дверями, габаритом 1660х930х2175 мм., в котором расположены электрические аппараты (выключатель нагрузки ВН, заземляющие разъединители ЗР и высоковольтные предохранители ПКТ) соединенные между собой в соответствии с электрической схемой.

КРУ - комплексное распределительное устройство

Построение низковольтных сетей на базе КРУ

Если в большим производственном здании нужно развести электросеть, без комплектных распределительных устройств не обойтись. КРУ называются еще закрытыми распределительными устройствами потому, что с помощью них происходит распределение электрического тока внутри зданий или любых других закрытых построек. КРУ работает совместно с подстанциями, выступая в качестве внутренней низковольтной сети.

Эксплуатационные характеристики КРУ

Данный тип распределительных устройств работает с переменным трехфазным током частотой в 50 ил 60 герц. Напряжение варьируется от 6 до 10 кВ, хотя распределительная цепь может выдержать напряжение до 12 КВ. уровень защиты воздушной изоляции КРУ IР34 или выше.

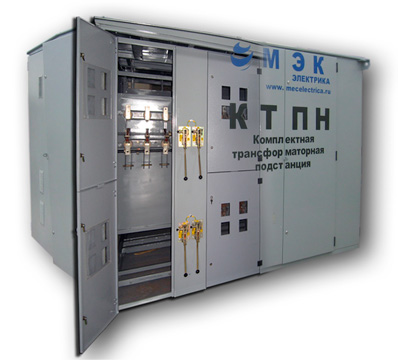

КТПН - комплектная трансформаторная подстанция наружной установки

Предназначение комплектной трансформаторной подстанции КТПН

Комплектные однотрансформаторные подстанции наружной установки КТПН трехфазного переменного тока частоты 50 Гц на напряжение 6;10 кВ и диапазон мощностей от 250 до 630 кВА, тупикового и проходного типа предназначены для приема, преобразования и распределения электроэнергии. Комплектная трансформаторная подстанция КТПН эксплуатируется без постоянного обслуживающего персонала.

Конструкция комплектной трансформаторной подстанции КТПН

В состав комплектной трансформаторной подстанции КТПН входят: силовой трансформатор, комплектное распределительное устройство высокого напряжения РУВН, распределительное устройство низкого напряжения РУНН, устройство компенсации реактивной мощности УКРМ, шкаф учёта ШУ, шкаф измерений ШИ.
