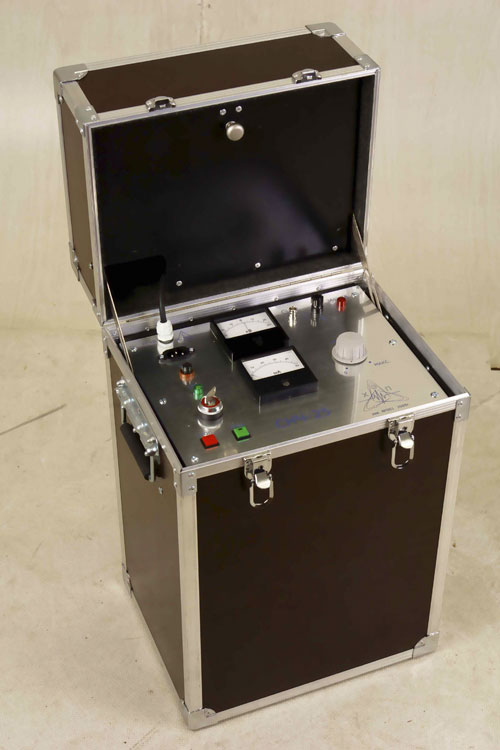

СНЧ-25 — Генератор сверхнизкой частоты, предназначенный для испытания кабеля из сшитого полиэтилена и кабеля в бумажно-масляной изоляции.
АИД-70/50 — Аппарат испытательный диодный — испытание изоляции силовых кабелей и твердых диэлектриков переменным и выпрямленным напряжением.

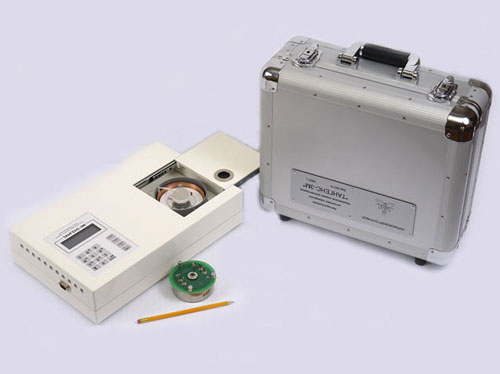

Тангенс 3М — Установка измерения диэлектрических потерь трансформаторного масла.

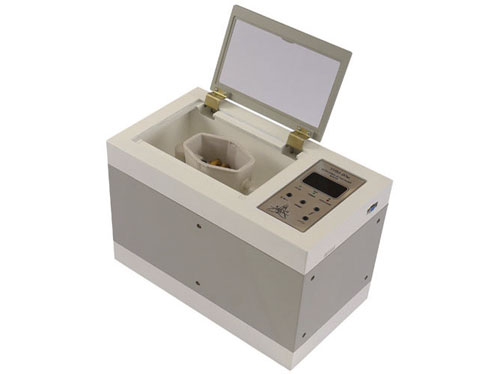

УИМ-90М — Установка испытания пробивного напряжения трансформаторного масла.
ГЗЧ-2500 с приемником П-900 — Генератор звуковой частоты с комбинированным индукционно — акустическим приемником.
РИФ-7 — Рефлектометр высоковольтный для анализа неоднородностей кабельных линий, измерений длины кабелей, измерений расстояния до неоднородностей, определения характера повреждений.
СВС-50 иСВС-100 — Стенды испытаний изоляции защитных средств до 50 и 100 кВ.

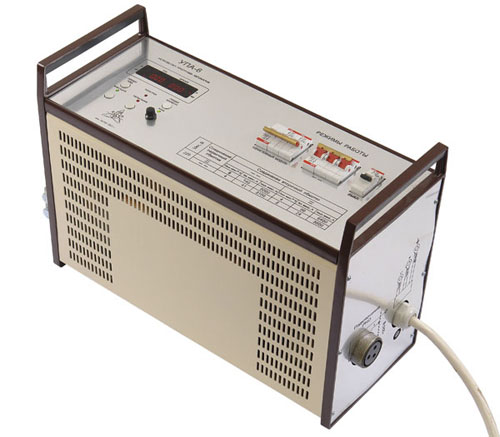

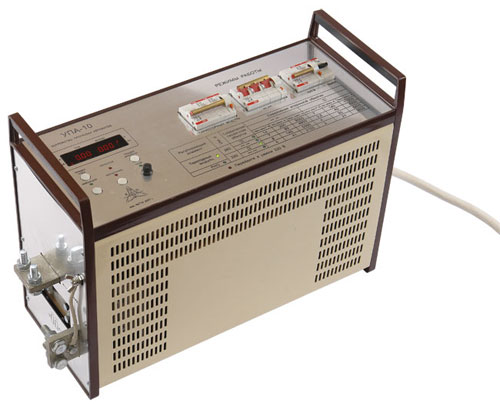

УПА-1, УПА-3, УПА-6, УПА-10, УПА-16, УПА-20 — Устройства прозрузки защиты автоматов от 1 кА до 20 кА.
УПУ-6 — Универсальная пробойная установка.
АИ-2500(Ретом-2500) — Аппарат испытания изоляции электрооборудования и аппаратов электроустановок потребителей повышенным напряжением до 2,5 кВ.
СВА-6 (ГАУВ-6) — Генератор акустических ударных волн-до 20 кВ, энергия в импульсе 2500 Дж. Режим — ручной или автоматический. В составе БУ и зарядное устройство.
СВП-05 — Стенд высоковольтный предназначен для прожига дефектной изоляции кабелей с последующим дожигом ее.
НОМ(Э) — 35/110 — Трансформатор напряжения однофазный маслонаполненный предназначен для применения в качестве рабочего эталона при поверке трансформаторов напряжения, которые эксплуатируются в электроустановках с номинальным напряжением 110/3 кВ, 35 кВ, 35/3 кВ.
ИТ-720,ИТ-3600 — источники тока предназначены, в комплекте с однофазным регулятором напряжения (РНО), для питания поверяемых и эталонных трансформаторов тока на местах эксплуатации.
ИОМ-100/6, 100/16, 100/20, 100/26 — Трансформаторы испытательные однофазные масляные (испытательное напряжение 100 кВ).


Контакты

О компании

ООО «Харьковэнергоприбор» - ведущий производитель на территории СНГ контрольно-измерительного оборудования и приборов, передвижных электротехнических, кабельных и поверочных лабораторий.

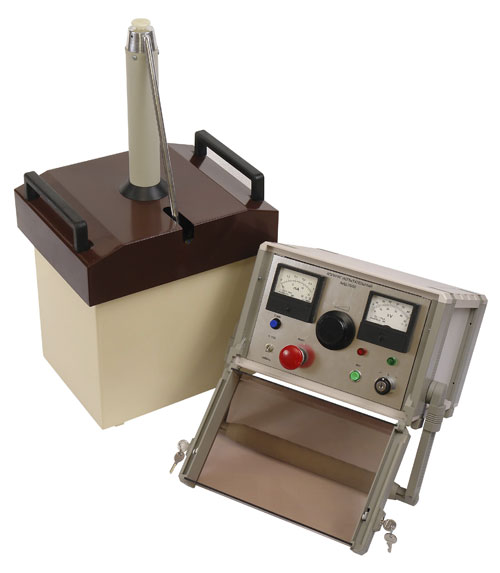

АИД-70/50 АППАРАТ ИСПЫТАТЕЛЬНЫЙ ДИОДНЫЙ

НАЗНАЧЕНИЕ АИД-70/50:

Аппарат испытательный диодный АИД-70/50 (в дальнейшем по тексту — аппарат) предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением 70 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц. в пределах 50 кВ

Аппарат испытательный диодный АИД-70/50 рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 — 106,7 кПа (630 — 800 мм. рт. ст.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АИД-70/50:
напряжение питающей сети однофазного переменного тока, В — 220 ± 11;
параметры АИД70/50 на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети:
наибольшее рабочее напряжение, кВ —  70;
максимальный рабочий ток, мА —  12;
параметры АИД70/50 на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети:
наибольшее рабочее напряжение (действующее значение), кВ —  50;
наибольший рабочий ток (действующее значение), мА —  20;
параметры на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 мин. при номинальном значении напряжения в сети:
наибольшее рабочее напряжение (действующее значение), кВ —  50;
наибольший рабочий ток (действующее значение), мА —  45;
потребляемая мощность, кВА, не более —  3;
масса, кг, не более:
блок управления —  14;
блок высокого напряжения —  35;
Средний срок службы, лет —  10.

КОМПЛЕКТНОСТЬ АИД-70/50:
блок управления —  1;
блок высокого напряжения —  1;
кабель сетевой —  1;
провод заземления —  2;
вставка плавкая ВП2 −1, 2.0 А —  2;
вставка плавкая ВП3 −1, 10.0 А —  2;
руководство по эксплуатации —  1;
метрологическая аттестация ГП «Харьковстандартметрология» —  1.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на АИД-70/50:
изготовитель гарантирует соответствие аппарата АИД-70/50 требованиям действующей технической документации и нормам ПУЭ и ПТБ;
гарантийный срок эксплуатации аппарата АИД-70/50 — 12 месяцев со дня отгрузки потребителю.

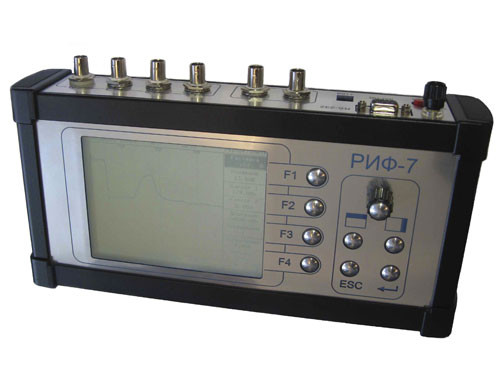

РИФ-7 РЕФЛЕКТОМЕТР ЦИФРОВОЙ ВЫСОКОВОЛЬТНЫЙ

НАЗНАЧЕНИЕ РИФ-7

Рефлектометр высоковольтный осциллографический РИФ-7 (далее — РИФ-7)предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.



ПРИБОР РИФ-7 ПОЗВОЛЯЕТ:

обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;

измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;

запоминать, хранить и обрабатывать результаты измерений;

в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции;

сохранить во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учета. (Эта функция реализуется по индивидуальному требованию заказчика).



УСЛОВИЯ ЭКСПЛУАТАЦИИ РИФ-7

(внутри закрытых помещений, в частности — в крытом автотранспорте):

диапазон температур окружающего воздуха, °С — от минус 10 до+40;

относительная влажность воздуха при температуре 25 С — до80%;

атмосферное давление, мм. рт. ст.- 650 — 800;



ТЕХНИЧЕСКИЕ ДАННЫЕ РИФ-7

Максимальное измеряемое расстояние до места повреждения, км — 12,3;

Минимальное измеряемое расстояние до места повреждения, м — 3;

Дискретность измерения, м — 0,2.



Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом :

амплитуда, кВ — от 3 до 25;

длительность фронта, мкс, не более — 0,15;

длительность импульса, мкс, не менее — 2.



Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом :

амплитуда, В, не менее — 5;

длительность фронта, мкс, не более — 0,02;

Наибольшее рабочее напряжение датчика импульсного напряжения, кВ — 60.

Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждЕнного участка.

В случае измерения расстояния на высоком напряжении в режимах «заплывающего пробоя», холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км.длительность импульса, мкс, — 0,05 — 0,5.

Рефлектометр допускает непрерывную работу в течение 8 часов.

Срок службы рефлектометра — не менее 5 лет.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на РИФ-7

изготовитель гарантирует соответствие РИФ-7 требованиям действующей технической документации и нормам ПУЭ и ПТБ;
гарантийный срок эксплуатации РИФ-7 — 12 месяцев со дня отгрузки потребителю.

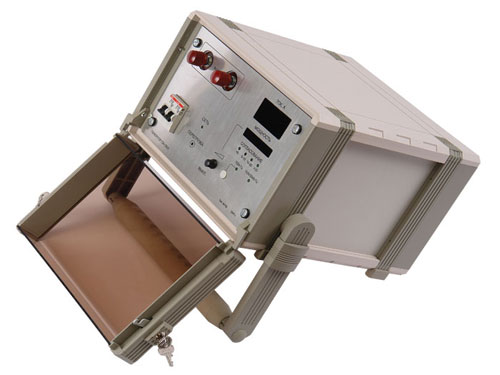

ГЗЧ-2500 ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ

НАЗНАЧЕНИЕ ГЗЧ-2500:

Генератор звуковой частоты ГЗЧ- 2500 (далее — ГЗЧ-2500) предназначен для поиска мест повреждения кабельных линий.



УСЛОВИЯ ЭКСПЛУАТАЦИИ ГЗЧ-2500:

диапазон температур окружающего воздуха, С — от минус 20 до +40;

относительная влажность воздуха при температуре 25 С — до 80 %;

атмосферное давление, мм рт. ст. — 650 – 800;

на месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).



ТЕХНИЧЕСКИЕ ДАННЫЕ ГЗЧ-2500:

Выходная мощность в согласованном режиме, Вт — не менее 2500;

Максимальное выходное напряжение холостого хода, В — 300;

Максимальный выходной ток, А — 50;

Частота генерации, Гц — 1024/2048;

Частота. модуляции, Гц — 1,5-3;

Количество ступеней согласования с нагрузкой, шт. — 12;

Диапазон сопротивления нагрузки, Ом — 0,5- 150;

Питание — однофазная сеть переменного тока 220 +- 22В, 50 +- 2 Гц;

Потребляемая мощность, Вт — не более 3000;

Габаритные размеры, мм — 320х360х200;

Масса, кг — не более 15.



КОМПЛЕКТНОСТЬ ГЗЧ-2500:

Генератор ГЗЧ-2500 — 1.

Провод соединительный с нагрузкой длиной 2 м — 2.

Генератор звуковой частоты ГЗЧ-2500 — 1.



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА ГЗЧ-2500:

Входное сетевое напряжение 220 В, 50 гц через автоматы и тиристорный регулятор подается на силовой выпрямитель, емкостной фильтр и далее на транзисторный инвертор, нагрузкой которого служит выходной трансформатор.



В генераторе предусмотрен режим модуляции звукового сигнала, защита от перегрузки по току, плавная и ступенчатая регулировка выходного напряжения.



Особенностью генератора является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода — с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.



Конструктивно генератор выполнен в корпусе типа «НАДЕЛ»



На передней панели изделия находятся:

индикатор выходного тока (вся шкала 100 А);

кнопка «10А», при нажатии на которую вся шкала индикатора становится 10А;

ручка плавной регулировки выходного напряжения «ВКЛ УРОВЕНЬ», совмещенная с выключателем;

ручка ступенчатой регулировки выходного напряжения;

светодиод «ПЕРЕГРУЗКА»;

автоматы включения сети с индикатором «СЕТЬ»;

тумблер «МОДУЛЯЦИЯ», включающий режим прерывистой генерации;

клеммы « ВЫХОД».



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на ГЗЧ-2500

Изготовитель гарантирует соответствие требованиям действующей технической документации и нормам ПУЭ и ПТБ.

Гарантийный срок эксплуатации ГЗЧ-2500 — 12 месяцев со дня отгрузки потребителю.

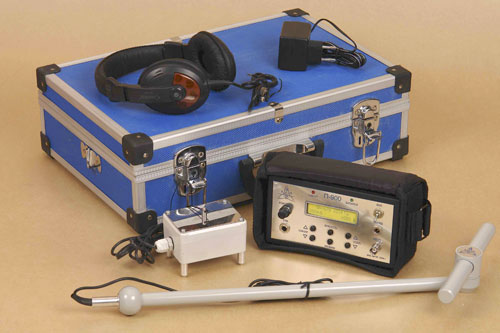

П-900 ПРИЕМНИК

НАЗНАЧЕНИЕ П-900:

поиска трассы подземных кабельных линий связи и силовых кабелей индукционным методом;

определения глубины залегания кабелей;

поиска места замыкания жил кабеля;

поиска мест повреждения изоляции высоковольтных силовых кабелей акустическим методом.



При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором частоты 1024±1 и 2048±2, обеспечивающим в диапазоне нагрузок от 0,5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-2500).



При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным генератором импульсов напряжением 5-10 кВ и энергией 150-1000 Дж (например, ГАУВ-6).



УСЛОВИЯ ЭКСПЛУАТАЦИИ П-900:

температура окружающей среды минус 20 … 40°С;

относительная влажность воздуха до 85% при 30°С;

атмосферное давление 86 … 106 кПа.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ П-900:

активные частоты, Гц, режим «1024 Гц» — 1024±2;

активные частоты, Гц, режим «2048 Гц» — 2048±2;

чувствительность при максимальном усилении, мкВ — 20;

чувствительность при минимальном усилении, мВ — 500;

полоса пропускания по уровню -3дБ, Гц, режим «1024 Гц» — 10;

полоса пропускания по уровню -3дБ, Гц, режим «2048 Гц» — 12;

полоса пропускания в режиме акустики, Гц — 20…2200;

параметры встроенного аккумулятора — 6 В, 2500 Ач;

время непрерывной работы, часов — не менее 16.



СОСТАВ И КОМПЛЕКТАЦИЯ П-900:

приемник П-900 — 1;

сетевой адаптер — 1;

сумка укладочная для переноски приемника — 1;

датчик индукционный — 1;

датчик акустический — 14;

головные телефоны — 1;

руководство по эксплуатации — 1.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

изготовитель гарантирует соответствие приемника П-900 требованиям действующей технической документации и нормам ПУЭ и ПТБ;
гарантийный срок эксплуатации приемника П-900 — 12 месяцев со дня отгрузки потребителю.

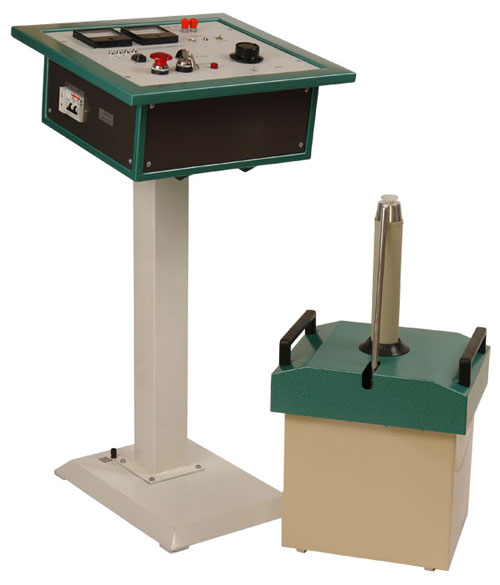

СВС-50 — СТЕНД ВЫСОКОВОЛЬТНЫЙ СТАЦИОНАРНЫЙ

НАЗНАЧЕНИЕ СВС-50:

Стенд высоковольтный стационарный СВС-50 (далее — СВС-50) предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 — 50кВ. Стенд предназначен для эксплуатации внутри отапливаемых помещений.



УСЛОВИЯ ЭКСПЛУАТАЦИИ СВС-50:

диапазон температур окружающего воздуха, С — от 0 до + 40;

относительная влажность воздуха при температуре 25 С — до 80 %;

атмосферное давление мм. рт. ст. — 650 – 800;

относительная влажность воздуха при температуре 25 С — до 80 %;

обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В;

оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В.



ТЕХНИЧЕСКИЕ ДАННЫЕ СВС-50:

питание – однофазная сеть переменного тока напряжением — 220 +- 20 В, частотой 50 +- 2 Гц;

потребляемая мощность, не более, ВА — 2000;

количество источников высокого переменного напряжения — 1;

наибольшее выходное напряжение, кВ — 50;

наибольший выходной ток, мА — 50;

габаритные размеры, мм — 350х315х625;

площадь, занимаемая стендом (рекомендуемая), кв.м — 2 х 2;

масса, кг — не более 100;

срок службы, лет — 10;

потребляемая мощность, не более, ВА — 2000.

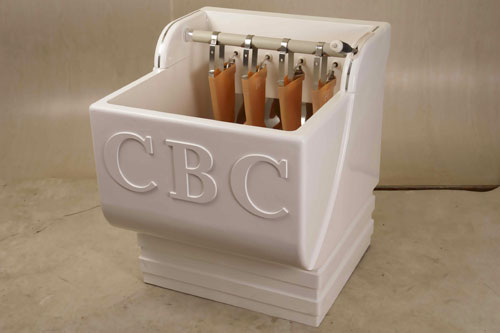

ПАРАМЕТРЫ ИСПЫТАТЕЛЬНОЙ ВАННЫ СВС-50:

количество испытательных электродов, шт., — 4;

габаритные размеры, мм — 800 х 280 х 630;

масса в сухом состоянии, кг, не более — 10.



ПАРАМЕТРЫ КИЛОВОЛЬТМЕТРА:

пределы измерения напряжения переменного тока, кВ, 0,1; 3; 15; 50;

приведенная относительная погрешность измерения, %, не более — 3.



ПАРАМЕТРЫ ИЗМЕРИТЕЛЯ ПЕРЕМЕННОГО ТОКА:

пределы измерения, мА, 1, 10;

приведенная относительная погрешность измерения, %, не более 4.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на СВС-50:

изготовитель гарантирует соответствие СВС-50 требованиям действующей технической документации и нормам ПУЭ и ПТБ;
гарантийный срок эксплуатации СВС-50 — 12 месяцев со дня отгрузки потребителю.



СВС-100 — СТЕНД ВЫСОКОВОЛЬТНЫЙ СТАЦИОНАРНЫЙ

НАЗНАЧЕНИЕ СВС-100:

Стенд высоковольтный стационарный СВС-100 предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 -100кВ. Стенд предназначен для эксплуатации внутри отапливаемых помещений.



УСЛОВИЯ ЭКСПЛУАТАЦИИ СВС-100:

диапазон температур окружающего воздуха, С — от 0 до + 40;

относительная влажность воздуха при температуре 25 С — до 80 %;

атмосферное давление мм. рт. ст. — 650 – 800;

обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В;

оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В;



ТЕХНИЧЕСКИЕ ДАННЫЕ СВС-100:

питание – однофазная сеть переменного тока напряжением — 220 +- 20 В, частотой 50 +- 2 Гц;

потребляемая мощность, не более, ВА — 2000;

количество источников высокого переменного напряжения — 2;

наибольшее выходное напряжение, кВ — 100;

наибольший выходной ток, мА — 100;

габаритные размеры, мм — 3 50х3 15х 625;

площадь, занимаемая стендом (рекомендуемая), кв.м — 2х2;

срок службы оборудования стенда, лет — 10 ;

масса, кг — 100.



ПАРАМЕТРЫ ИСПЫТАТЕЛЬНОЙ ВАННЫ для СВС-100:

количество испытательных электродов – 4 ;

габаритные размеры, мм — 800х280х630 ;

масса в сухом состоянии, кг, не более — 10.



ПАРАМЕТРЫ КИЛОВОЛЬТМЕТРА:

пределы измерения напряжения переменного тока, кВ, 0,1; 3; 15; 50; 100;

приведенная относительная погрешность измерения, %, не более — 3.



ПАРАМЕТРЫ ИЗМЕРИТЕЛЯ ПЕРЕМЕННОГО ТОКА:

пределы измерения, мА, 1, 10; 100;

приведенная относительная погрешность измерения, %, не более 4.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на СВС-100:

Изготовитель гарантирует соответствие СВС-100 требованиям действующей технической документации и нормам ПУЭ и ПТБ;
гарантийный срок эксплуатации СВС-100 — 12 месяцев со дня отгрузки потребителю.

СНЧ-25 (VLF) — установка для испытания кабелей с изоляцией из сшитого полиэтилена

НАЗНАЧЕНИЕ

Компактная переносная установка для испытания кабелей с изоляцией из сшитого полиэтилена высоким напряжением сверхнизкой частоты (СНЧ).

Установка предназначена для эксплуатации в полевых условиях.



ТЕХНИЧЕСКИЕ ВОЗМОЖНОСТИ

Источник высокого напряжения СНЧ (VLF) синусоидальной формы.

Режим испытания выпрямленным напряжением положительной или отрицательной полярности.

Таймер с возможностью отключения прибора.

Киловольтметр выходного напряжения.

Измеритель выходного тока.



ОСОБЕННОСТИ КОНСТРУКЦИИ

Прочный пыле- брызгозащищенный корпус с удобными ручками для переноски.

Отделение для кабелей в верхней крышке установки.

Встроенное устройство разряда кабеля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Форма напряжения — синусоидальная.

Частота — 0,1 Гц

Максимальное значение амплитуды испытательного напряжения — 0 — 25 кВ.

Погрешность измерения высокого напряжения — 3%.

Максимальная емкостная нагрузка — 0,4 мкФ.

Минимальная емкость нагрузки — 0,005 мкФ.

Максимальное значение индикации тока через объект.

Испытаний (амплитудное значение) — 50 мА.

Напряжение питания (50/60Гц) — 230 В.

Максимальный потребляемый ток — 3 А.

Максимальная потребляемая мощность — 0,7 кB.

Режим работы — продолжительный.

Масса — не более 45 кг.



СТАНДАРТНЫЙ ОБЪЕМ ПОСТАВКИ

Установка СНЧ-25.

Заземляющий сверхгибкий силиконовый провод.

Сетевой кабель.

Руководство по эксплуатации.

Метрологический аттестат Государственного предприятия стандартизации, метрологии и сертификации.

ОПЦИИ

Режим испытания частотой 0,05 Гц для длинных кабельных линий.

Возможна комплектация тележкой фирмы «Penn Elcom» (Англия) для транспортировки.

Методика поверки.

ГАРАНТИЯ

Изготовитель гарантирует соответствие установки СНЧ-25 требованиям действующей технической документации и нормам ПУЭ и ПТБ.

Гарантийный срок эксплуатации установки СНЧ-25 — 12 месяцев со дня отгрузки потребителю.



ТАНГЕНС-3М АВТОМАТИЗИРОВАННАЯ УСТАНОВКА ИЗМЕРЕНИЯ ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ ТРАНСФОРМАТОРНОГО МАСЛА

НАЗНАЧЕНИЕ ТАНГЕНС-3М

Автоматизированная установка измерения диэлектрических потерь трансформаторного масла Тангенс-3М предназначена для определения тангенса угла диэлектрических потерь tgδ (далее — тангенса угла потерь) трансформаторного масла по ГОСТ 6581-75 на частоте сети 50 Гц.

Установка рассчитана для эксплуатации в помещениях при рабочих значениях температуры воздуха от плюс 15° С до плюс 35° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).



ТЕХНИЧЕСКИЕ ДАННЫЕ ТАНГЕНС-3М:

Установка Тангенс-3М измеряет тангенс угла диэлектрических потерь tgδ, диэлектрическую проницаемость ε, электрическую емкость С и напряжение U, приложенное к измерительной ячейке, температуру пробы трансформаторного масла.

диапазон измерений тангенса угла потерь — 0,0001 ÷ 1,0 (0,01 ÷ 100 %);

погрешность при измерении тангенса угла потерь (0,01 tg +0,0002);

действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1МВ/м, В — 2000;

диапазон измерений рабочего напряжения, В — 0 ÷ 2700;

предел допускаемой относительной основной погрешности при измерении рабочего напряжения, % — 1,0;

диапазон измерений емкости, пФ — 5 ÷ 50;

предел допускаемой относительной основной погрешности при измерении емкости, % — (0,5 + tg);

диапазон работы нагревателя, С — 10 ÷ 100;

точность измерения температуры, С — 1;

время измерения, включая калибровку и нагрев до 90C (с измерениями через 10Cв), мин. — 30;

время измерения, включая калибровку, нагрев до 90C (с измерениями через 10 C) и остывание, мин. — 80.



ТЕХНИЧЕСКИЕ ДАННЫЕ ИЗМЕРИТЕЛЬНОЙ ЯЧЕЙКИ ЯИ-80:

объем ячейки, куб.см — 13÷14;

íàïðÿæåíèå ïèòàþùåé ñåòè îäíîôàçíîãî ïåðåìåííîãî òîêà, Â — 205 ÷ 235;

потребляемая мощность, кВА, не более — 0,3;

габаритные размеры, мм — 405*260*90;

масса, кг, не более — 5.



Установка может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню. Установка сохраняет в энергонезависимой памяти до 2000 последних измерений. В комплект поставки входит программное обеспечение на компакт-диске, позволяющее переписать из установки в стационарный персональный компьютер (ПК) файл, содержащий результаты измерений. Файл может быть записан в формате MS Word или Excel. ПК подключается к установке через последовательный интерфейс (RS232C). ПК должен быть IBM операционная система



КОМПЛЕКТНОСТЬ ТАНГЕНС-3М:

установка «Тангенс-3М» М-3М.00.00.00 — 1;

ячейка измерительная ЯПИ-3 ЯПИ-3/00.00.00 — 3;

кабель сетевой — 1;

кабель интерфейсный для подключения к персональному компьютеру — 14

компакт-диск с программой — 1;

руководство по эксплуатации ТМ-3М.00.00.00РЭ — 1;

ячейка измерительная ЯПИ-3. Паспорт ЯПИ-3/00.00.00ПС — 3;

метрологический аттестат ГП «Харьковстандартметрология» — 1.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на ТАНГЕНС-3М:

изготовитель гарантирует соответствие Тангенс-3М требованиям действующей тех. документации и нормам ПУЭ и ПТБ;
гарантийный срок эксплуатации Тангенс-3М — 12 месяцев со дня отгрузки потребителю.

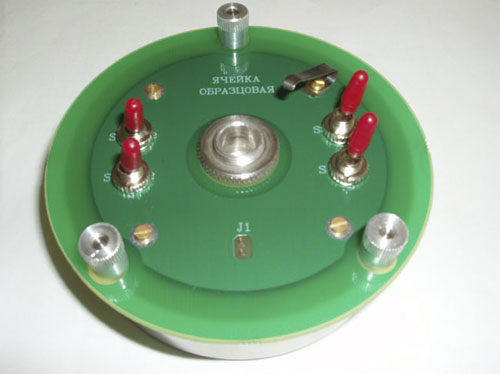

ЯОИ-3 — ЯЧЕЙКА ОБРАЗЦОВАЯ ТРЕХЗАЖИМНОГО ТИПА

НАЗНАЧЕНИЕ ЯОИ-3

Ячейка образцовая трехзажимного типа ЯОИ-3 предназначена для проверки точности измерений тангенса угла диэлектрических потерь и электрической Емкости автоматизированной установкой «Тангенс-3М».

Ячейка образцовая трехзажимного типа ЯОИ-3 представляет собой эталонный 3-х секционный конденсатор со схемой введения потерь, собранный в герметичном корпусе и снабженный разъЕмом для подсоединения контактора установки.



ТЕХНИЧЕСКИЕ ДАННЫЕ ЯОИ-3:

масса, кг, не более — 0,2;

габаритные размеры, мм – 45 х 90;

материал корпуса – сталь;

количество положений переключателей — 4.



УСЛОВИЯ ЭКСПЛУАТАЦИИ ЯОИ-3:

температура окружающей среды, С – плюс 20 ± 2;

относительная влажность воздуха, % — 30 – 70;

атмосферное давление, кПа — 84 – 106,7;

напряжение питания, В — 220 ± 15;

частота питающей сети, Гц — 50 ± 0,5 Гц.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на ЯОИ-3:

производитель гарантирует соответствие ячейки ЯОИ-3 требованиям действующей технической документации и нормам ПУЭ и ПТБ;

гарантийный срок эксплуатации ячейки ЯОИ-3 — 10 лет со дня отгрузки потребителю.





УИМ-90М УСТАНОВКА ИСПЫТАНИЯ МАСЛА

НАЗНАЧЕНИЕ

Установка измерения масла УИМ-90М предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков.

Установка измерения масла УИМ-90М рассчитана на эксплуатацию в условиях лабораторных, капитальных жилых и других подобного типа помещений при рабочих значениях температуры воздуха от +10 до +35°С (предельные значения температуры: верхнее +40°С, нижнее +1°С).

Относительная влажность воздуха должна быть не более 80% при 25°С и при более низких температурах, без конденсации влаги, а атмосферное давление в пределах от 630 до 800 мм рт.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УИМ-90М:

Напряжение питающей сети однофазного переменного тока , В 220+-22;

Частота питающей сети, Гц — 50;

Наибольшее пробивное напряжение, кВ — 80;

Объем измерительной ячейки, кв.см. — 400;

Наибольшая потребляемая мощность кВА — 0,5;

Масса установки не более, кг — 26.



УСЛОВИЯ ЭКСПЛУАТАЦИИ УИМ-90М:

Работа без заземления запрещается;

Установку и выемку ячейки с диэлектриком, для большей безопасности, следует производить после выключения сетевого выключателя Установки;

Работать с Установкой, стоя на резиновом коврике;

Работать с неисправной Установкой запрещается;

Все лица, осуществляющие эксплуатацию и техническое обслуживание Установки, должны быть предварительно обучены безопасным методам работы с Установкой, знать в соответствующем объеме “Правила технической эксплуатации электроустановок потребителей” и “Правила техники безопасности при эксплуатации электроустановок потребителей”.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на УИМ-90М:

Изготовитель гарантирует соответствие аппарата УИМ-90М требованиям действующей технической документации и нормам ПУЭ и ПТБ;
гарантийный срок эксплуотации аппарата УИМ-90М — 12 месяцев со дня отгрузки потребителю.

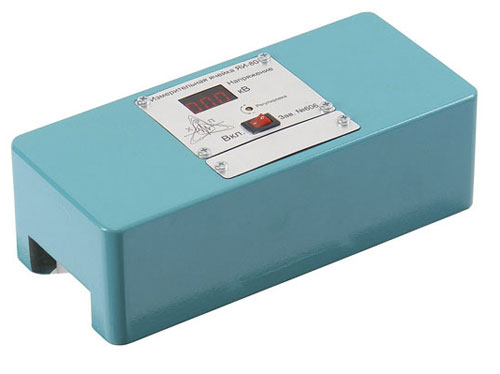

ЯИ-80 ЯЧЕЙКА ИЗМЕРИТЕЛЬНАЯ

НАЗНАЧЕНИЕ ЯИ-80

ЯИ-80 предназначена для измерения напряжения на высоковольтных выводах повышающих симметричных трансформаторов с заземленной средней точкой, которые работают в установках для испытания масла УИМ-90 (АИМ-90).

Ячейка измерительная ЯИ-80 является переносным оборудованием, выполненным в виде пульта.



УСЛОВИЯ ЭКСПЛУАТАЦИИ ЯИ-80:

температура окружающего воздуха, °С — от +10 до +35;

относительная влажность воздуха при температуре +25 °С, %, не более — 80;

атмосферное давление, мм рт. ст. — от 630 до 800.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯИ-80:

измеряемое напряжение, кВ — 20 — 80;

относительная погрешность, %, не более — 1,0;

частота питающей сети измерю напряжения, Гц 50+-1;

напряжение питания, В — 3,2 – 4,8;

потребляемый ток питания, мА не более — 50;

входное сопротивление, МОм, не менее — 600;

масса установки, кг, не более (без гибких шин) — 1,3;

межэлектродное расстояние, мм — 170.



КОМПЛЕКТНОСТЬ ЯИ-80:

ячейка измерительная, шт. — 1;

укладочный ящик, шт. — 1;

элементы питания, шт. — 2;

руководство по эксплуатации, шт. — 1.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ЯИ-80:

изготовитель гарантирует соответствие ЯИ-80 требованиям действующей технической документации и нормам ПУЭ и ПТБ;

гарантийный срок эксплуатации ЯИ-80 — 12 месяцев со дня отгрузки потребителю.





УПА-6 УСТРОЙСТВО ПРОГРУЗКИ ЗАЩИТЫ АВТОМАТОВ

НАЗНАЧЕНИЕ

Устройство прогрузки автоматов УПА-6 (далее — УПА-6) предназначено для проверки работоспособности и снятия амперсекундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата. УПА-6 является переносным оборудованием, выполненным в виде переносного блока.



УСЛОВИЯ ЭКСПЛУАТАЦИИ УПА-6:

температура окружающего воздуха, ˚С — от -30 до + 35;

относительная влажность воздуха при температуре + 25 ˚С, % — не более 80;

атмосферное давление, мм. рт. ст. — от 630 до 800.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УПА-6:

напряжение питающей сети однофазного переменного тока, В — 220 +-15,10;

частота питающей сети, Гц — 50±1;

наибольший ток на выходе (действующее значение), кА — 6,4;

наибольшая потребляемая мощность, кВ∙А — 33;

масса установки, кг, не более (без гибких шин) — 47;

габаритные размеры, мм — 535х358 х200;

средний срок службы, лет — 10.



КОМПЛЕКТНОСТЬ УПА-6:

УПА-6.100.000.000 (УПА-6),шт. — 1;

УПА-6.200.000.000 (Шина гибкая, длина 1М, сечение 110 мм2), шт. — 8;

УПА-6.200.000.000 (Разъем подключения РНО,ШР 40 П 3 ЭШ 9), шт. — 1;

УПА-6.000.000.000 РЭ (Руководство по эксплуатации), шт. — 1;

УПА-6.000.000.000 (РНО, Iном=80 А), шт. — 1;

Условия комплектации РНО оговариваются дополнительно.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на УПА-6:

изготовитель гарантирует соответствие УПА-6 требованиям действующей технической документации и нормам ПУЭ и ПТБ;
гарантийный срок эксплуатации УПА-6 — 12 месяцев со дня отгрузки потребителю.

УПА-10 УСТРОЙСТВО ПРОГРУЗКИ ЗАЩИТЫ АВТОМАТОВ

НАЗНАЧЕНИЕ

Устройство прогрузки автоматов УПА-10 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата.

УПА-10 является переносным оборудованием, выполненным в виде переносного блока.



УСЛОВИЯ ЭКСПЛУАТАЦИИ УПА-10:

температура окружающего воздуха, ˚С — от -30 до + 35;

относительная влажность воздуха при температуре + 25 ˚С, % — не более 80;

атмосферное давление, мм. рт. ст. — от 630 до 800.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УПА-10:

Напряжение питающей сети однофазного переменного тока, В — 380 +- 10%;

Частота питающей сети, Гц — 50±1;

Наибольший ток на выходе (действующее значение), кА — 10,4;

Наибольшая потребляемая мощность, кВ∙А — 55;

Масса установки, кг, не более (без гибких шин) — 47.

Габаритные размеры, мм — 535х358 х200.

Средний срок службы, лет — 10.



КОМПЛЕКТНОСТЬ УПА-10:

УПА-10.100.000.000 (УПА-10), шт. — 1.

УПА-10.200.000.000 (Шина гибкая, длина 1М, сечение 110 мм2), шт. — 8.

УПА-10.200.000.000 (Разъем подключения РНО,ШР 40 П 3 ЭШ 9), шт. — 1.

УПА-10.000.000.000 РЭ (Руководство по эксплуатации), шт. — 1.

УПА-10.000.000.000 (РНО, Iном=80 А), шт. — 1.

Условия комплектации РНО оговариваются дополнительно.



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА на УПА-10:

Изготовитель гарантирует соответствие УПА-10 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Гарантийный срок эксплуатации УПА-10 — 12 месяцев со дня отгрузки потребителю.



Следующая страница
