Развитие арматуры для СИП В России. Алексей Ильин.

11.06.2013 - 17:07 - Сидор Сидоров

Алексей Ильин

Впервые разработкой стандартов в области проектирования и правил устройства воздушных линий с изолированными (ВЛИ) и защищенными (ВЛЗ) проводами в шестидесятых годах занялись проектировщики и энергетики Франции и Финляндии. В России первые линии электропередачи с СИП были построены в 1988 году в Калуге и Геленджике. Линии были спроектированы и выполнены французской компанией с применением соответствующего провода и арматуры. Тогда главными минусами применения СИП оказались увеличение стоимости изолированных проводов по сравнению с традиционными неизолированными А и АС и, самое главное, отсутствие информации, нормативной документации и квалифицированного персонала. Однако дальнейшее развитие линий электропередач с использованием СИП в условиях сурового российского климата и высокой загрязненности окружающей среды в городах и вдоль автодорог химически агрессивными веществами показало, что предпочтительной является именно система СИП с изолированной несущей жилой из алюминиевого сплава.

Целесообразность применения СИП и защищенных проводов в РСК подтверждается Положением о технической политике в распределительном электросетевом комплексе, утвержденным в 2006 году совместным распоряжением ОАО РАО «ЕЭС России» и ОАО «ФСК ЕЭС».

Чем СИП превосходит традиционно применяемые голые провода марок А и АС?

- Провода защищены от схлестывания, на проводах практически не образуется наледь.
- Существенно ограничен несанкционированный отбор электроэнергии.
- Исключено воровство проводов, т.?к. они не подлежат вторичной переработке.
- Возможны подключение абонентов и новые ответвления под напряжением.
- Простота монтажных работ и, соответственно, уменьшение сроков их проведения.
- Высокая механическая прочность проводов.
- Наличие в арматуре для СИП с изолированной несущей жилой элементов защиты магистральной линии от обрывов.
- Пожаробезопасность, основанная на исключении короткого замыкания при схлестывании.
- Снижение энергопотерь в ЛЭП за счет уменьшения реактивного сопротивления изолированного провода по сравнению с «голым».
- Возможность прокладки СИП по фасадам зданий, а также совместной подвески с проводами низкого, высокого напряжения, линиями связи, что дает существенную экономию на опорах.
- Менее широкая номенклатура изделий арматуры и монтажного инструмента.

Спрос на продукцию СИП и арматуру начал расти, на него активно откликнулись российские производители кабельной продукции. Но если провода высокого качества сегодня выпускают практически все российские кабельные заводы, то на рынке арматуры для СИП до последнего времени складывалась  иная ситуация.

В 2005 году в соответствии с новыми требованиями, предъявляемыми к развитию линий электропередачи, был разработан национальный стандарт России - ГОСТ Р 52373-2005 на самонесущие изолированные провода для воздушных линий электропередачи на номинальное напряжение до 0,6/1 кВ включительно. Но на линейную арматуру для СИП отечественный стандарт пока не разработан.

Поэтому, например, компания «ИЭК» ориентируется на документы Европейского комитета по электротехнической стандартизации CENELEC, который разрабатывает стандарты для производства электротехнического оборудования, в том числе и на арматуру для СИП (регламентирующий документ EN50483).

В 2007 году состоялось совещание ОАО «МРСК Центра и Северного Кавказа», на котором присутствовали крупные российские производители кабельно-проводниковой продукции, представители проектных институтов, монтажных организаций, а также представители зарубежных производителей АСИП. Среди ряда решений, вынесенных на совещании, следует отметить два основных:

при новом строительстве и реконструкции ВЛ 0,6/1 кВ необходимо применять самонесущие провода СИП-2;
линейная арматура должна быть сертифицирована в России.

Несмотря на отсутствие  отечественного стандарта, на арматуру для СИП должно быть заключение отраслевой испытательной лаборатории, подтверждающее возможность ее применения для СИП российского производства, выполненного по стандарту РФ ГОСТ Р 52373-2005.

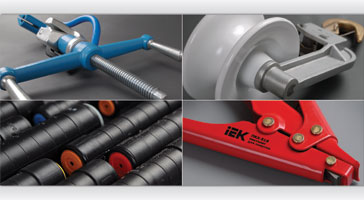

Арматура для СИП  торговой марки IEK: правильный выбор

Компания «ИЭК» приступила к серийному выпуску арматуры для СИП торговой марки IEK в марте 2010 года. Одними из основных критериев при выборе АСИП этой торговой марки могут считаться ценовое позиционирование, минимальные сроки поставки, а также полная адаптация арматуры к проводу СИП, производимому в России.

АСИП торговой марки IEK соответствуют общеевропейскому стандарту EN50483. Что касается обязательного заключения отраслевой испытательной лаборатории, подтверждающего возможность применения АСИП, то АСИП TM IEK прошли испытания в головном профильном институте ВЭИ.

АСИП ТМ IEK используется как для монтажа самонесущих изолированных проводов с несущей изолированной жилой (нейтралью), так и для монтажа самонесущих систем проводов, наиболее часто используемых для осуществления абонентских ответвлений от линий электропередач. Она обеспечит надежный электрический контакт, прочную фиксацию проводов в зажимах, герметизацию токоведущих частей, что значительно увеличит вероятность бесперебойной подачи электроэнергии потребителям. Это связано с тем, что разрушающая нагрузка арматуры меньше разрушающей нагрузки самонесущих проводов. Продукция торговой марки IEK сертифицирована, что подтверждено соответствующим добровольным сертификатом.

В ассортименте компании представлена арматура для наиболее распространенной в России системы проводов с несущей изолированной жилой СИП-2, а также ряд изделий для подвеса самонесущей системы проводов СИП-4, развивающейся параллельно с системой СИП-2.

Зажим ЗАБ 16-25 предназначен для анкерного крепления 2 или 4 самонесущих изолированных проводов.

Помимо классических преимуществ (небольшой вес, возможность регулировать длину дужки зажима, отсутствие необходимости в использовании дополнительного инструмента при монтаже линии электропередачи) имеет в своей конструкции фиксирующий элемент на металлической дужке. Добавить этот элемент рекомендовали монтажные организации, которые обслуживают линии после монтажа и которые активно используют в своей работе АСИП торговой марки IEK. Дело в том, что при ветровых нагрузках, не критичных для системы проводов, у зажимов любых производителей металлическая дужка часто выскакивает из полимерного корпуса, что приводит к провисанию провода у опоры. А конструктивное решение зажима ТМ IEK теперь позволяет этого избежать.

Анкерный кронштейн TM IEK предназначен для крепления анкерных и промежуточных зажимов.

Заслуживает особого внимания, поскольку кронштейн снабжен ребрами жесткости для увеличения допустимой нагрузки. Так же, как и его аналоги, кронштейн TM IEK крепится к опорам с помощью стальной ленты или с помощью болтового соединения. Однако в его конструкции есть важное отличие: около выступающих рисок, предохраняющих ленту от соскальзывания, расположены направляющие, которые значительно облегчают процесс монтажа и дополнительно удерживают ленту от смещения.

Прокалывающий зажим TM IEK ЗОИ 35-150/6-35 - «сердце» любой линии электропередачи.

Ему уделено особое внимание. Зажим сконструирован таким образом, чтобы обеспечить герметичность соединения и надежный электрический контакт даже под водой. Это подтверждено техническими испытаниями, во время которых зажим вместе с монтируемыми проводами погружался в воду на глубину 1 метр. Результаты испытаний показали, что зажим способен выдерживать без пробоя переменное напряжение 6 кВ частотой 50 Гц в течение одной минуты.

На данный момент линейка  арматуры для СИП TM IEK насчитывает 50 изделий. Компания «ИЭК» не останавливается на достигнутом и планирует расширить ассортимент в ближайшем будущем еще на 200 позиций.
