Компания «ИЭК» гарантирует: пыль и влага не пройдут!

11.06.2013 - 17:07 - Сидор Сидоров

Компания «ИЭК» представляет новую серию модульных пластиковых корпусов с повышенной степенью защиты КМПн IP66.

 Корпуса КМПн обладают высокой прочностью и степенью защиты IP66. Повышенная степень защиты пластиковых корпусов типа КМПн TM IEK позволяет использовать их в помещениях с высоким уровнем влажности или со значительной запыленностью. Например, на автомойках, в подвалах, гаражах, различных производствах и т.д., а также для установок на открытом воздухе. Дополнительную защиту корпуса от влаги и пыли обеспечивает наливной полиуретановый уплотнитель.

Корпус изготовлен из самозатухающего AБС-пластика, поэтому имеет повышенную пожаробезопасность. Рабочая температура корпуса от -40 до +85 °С!

Особенности конструкции

Съемный держатель шин N и PE можно устанавливать как вверху, так и внизу корпуса на специальные крепления. Сами же шины N и PE устанавливаются на съемный держатель простым защелкиванием в специальные посадочные места.

Немаловажная конструктивная особенность корпуса - наличие специальных петель. В отличие от других подобных корпусов фасадная панель корпуса КМПн IP66 крепится к основанию с помощью пластиковых петель. Направление открывания может быть легко изменено как вправо, так и влево по месту монтажа.

Для установки DIN-реек используются пластиковые фиксаторы с возможностью регулировки DIN-рейки по глубине. На задней стенке нанесена разметка крепежных отверстий крепления корпуса к стене.

Для удобства монтажа предусмотрены выламываемые отверстия различного диаметра для установки сальников под разные сечения вверху и внизу корпуса.

Особо стоит отметить комплектацию корпуса КМПн IP66. В стандартный комплект входят: шины N и PE с держателем, заглушки, замок с трехгранным ключом, знаки маркировки, метизы. Это обеспечивает стопроцентную готовность к сборке.

Технические  характеристики:

Вид установки:  навесной
Степень защиты:  IP66
Класс защиты: II
Материал корпуса: AБC-пластик
Рабочая температура:  -40 - +85 °С
Цвет корпуса:  RAL 7035
Номинальный ток: до 100 А
Количество модулей: от 4 до 48

Варианты применения

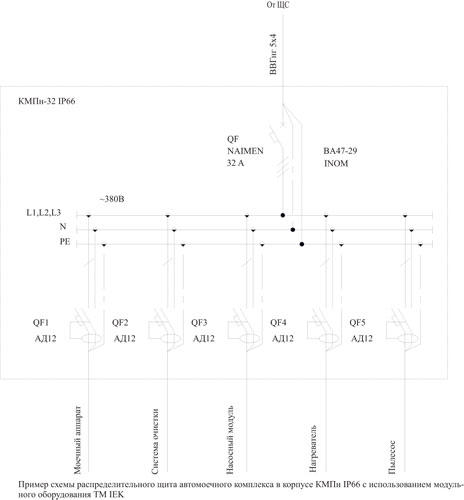

В качестве примера возьмем устройство распределительного щита в небольшом автомоечном комплексе (см. схему 1). Распределительный щит расположен в корпусе КМПн IP66 с использованием модульного оборудования ТМ IEK. В данном случае на вводе устанавливается трехфазный автоматический выключатель ВА47-29, а на отходящих линиях устанавливаются дифференциальные автоматы АД12 ТМ IEK, что обеспечивает защиту от токов утечки при работе во влажных помещениях.
