ЭПР-изоляция как стандарт безопасности: новое поколение шахтных силовых кабелей

Подземные горные выработки — это зона максимальных рисков. Ограниченное пространство, вибрация почвы, угольная пыль, высокая влажность и слабое освещение создают среду, где любое повреждение кабеля мгновенно может перерасти в серьезную аварию. Простой передвижной техники или отказ системы вентиляции под землей обходится на порядок дороже, чем на поверхности.

Именно поэтому на первый план выходит не просто надежность токопроводящих линий, а их способность гарантированно работать в жестких режимах эксплуатации. На Кабельном Заводе «ЭКСПЕРТ-КАБЕЛЬ» производятся различные марки кабеля с изоляцией из этиленпропиленовой резины (ЭПР) – оптимальный вариант для шахтных кабелей.

На примере кабеля, применяемого во взрывоопасных зонах, мы покажем, как эволюция материалов изменила философию энергоснабжения для работы под землей.

Уроки прошлого: от пропитанной бумаги к запросам новой эпохи

Еще несколько десятилетий назад основу шахтных сетей составляли кабели с бумажной пропитанной изоляцией. Они требовали особых навыков монтажа, боялись перепадов высот из-за стекания пропитки и категорически не подходили для высоких напряжений в мобильных установках. На смену им пришли поливинилхлоридные пластикаты, но и у этого технологического шага был свой потолок — напряжение выше 6 кВ для ПВХ оставалось недостижимым, а нагрев жил ограничивался скромными 70 °C.

Современные проходческие щиты требуют совершенно иных токовых нагрузок. Техника стала мощнее, а требования к пожарной безопасности — жестче. В ответ на этот вызов отрасль перешла к сшитым компаундам, и здесь этиленпропиленовая резина (ЭПР) раскрыла свой потенциал в полной мере.

Конструктивный прорыв: почему ЭПР не боится глубоких горизонтов

На Заводе «ЭКСПЕРТ-КАБЕЛЬ» мы делаем акцент на выпуске кабелей с изоляцией из ЭПР именно там, где нужна надежность, гибкостью и термическая стойкость. Чем же этиленпропиленовый слой отличается от других материалов?

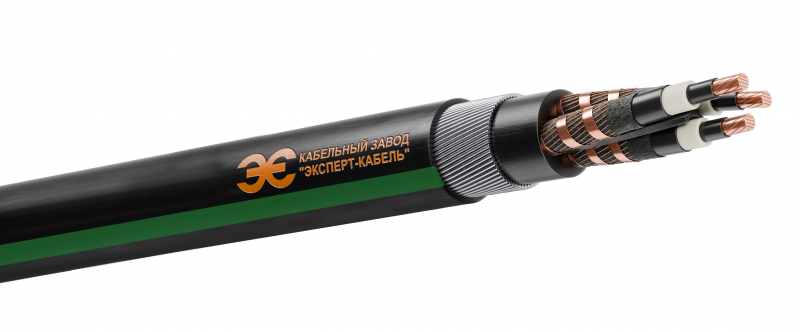

Кабель силовой КШРЭмКБПнг(А)-HF (шахтный) производства Кабельного Завода «ЭКСПЕРТ-КАБЕЛЬ»

Расширенный температурный диапазон - это ключевое преимущество для горнорудной отрасли. Допустимая температура нагрева жилы с ЭПР достигает +95 °C (против +70 °C у ПВХ). При токах короткого замыкания «потолок» возрастает до +250 °C, тогда как пластикат деградирует уже при +160 °C. Кабель может быть смонтирован без предварительного подогрева при температуре до -35 °С, а температура эксплуатации – от -65 до +60 °С.

Изоляция из ЭПР не подвержена термическому старению, обладает высокими диэлектрическими свойствами. Высокая электрическая и термическая стойкость изоляции позволяет выдерживать токовую нагрузку на 15-20% выше относительно кабеля с традиционной конструкцией, что исключает риск деформации изоляции кабеля при перегрузках.

Эластичность - высокая стойкость к изгибающим нагрузкам. В шахтах кабельные линии редко лежат неподвижно. Они перемещаются вслед за машинами или перегибаются на блоках. ЭПР, благодаря своей каучуковой природе, работает как пружина, не истираясь и не ломаясь на виражах. Минимальный радиус изгиба одножильных небронированных кабелей - 10 наружных диаметров, многожильных небронированных - 7,5.

В условиях угольной или рудной пыли наличие вентиляции — палка о двух концах. При возгорании поток воздуха мгновенно раздует пламя, поэтому кабель с ЭПР-изоляцией для подземных работ обязательно включает трехуровневую защиту. Конструкция шахтного кабеля ограничивает перемещение воздуха, а ленточная стальная броня предохраняет от ударов, падения кусков породы и наезда техники.

Наружная оболочка, как правило, выполняется из композиций пониженной пожароопасности (LS) с низким дымо- и газовыделением. Поэтому при аварийном нагреве едкий хлористый водород, опасный для персонала, практически не выделяется.

Кабель с ЭПР изоляцией обладает стойкостью к воздействию вибрации, к ультрафиолету, к химическим агрессивным средам (маслостойкость, бензостойкость, стойкость к воздействию химикатов). Это повышает срок службы, безопасность и бесперебойность работы кабельной линии, поэтому такие кабели могут применяться не только в шахтных выработках, но и в промышленности, на транспорте, в энергетике и других сферах, где условия эксплуатации далеки от идеальных.

Кабели нового поколения

На нашем Заводе мы выпускаем шахтные кабели с ЭПР-изоляцией различных марок и назначений с жилами класса гибкости от 2-го до 5-го, чтобы потребитель мог приобрести как стационарную магистраль, так и сверхгибкий отвод для подключения движущейся машины.

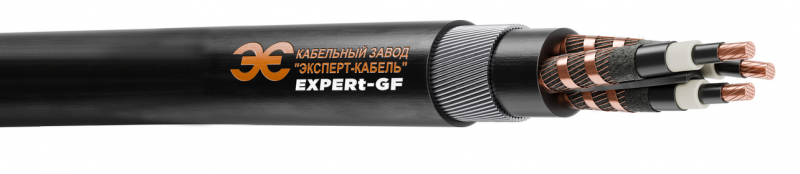

Более того, «ЭКСПЕРТ-КАБЕЛЬ» наладил серийный выпуск силовых кабелей c изоляцией из высокомодульной ЭПР для применения во взрывоопасных средах EXPERt-GF®. Кабель продольно герметичен для ограничения перемещения горючих веществ по кабелю и рекомендован к применению во взрывоопасных зонах всех категорий – в распределительных сетях, при комплектации инфраструктуры любых промышленных объектов.

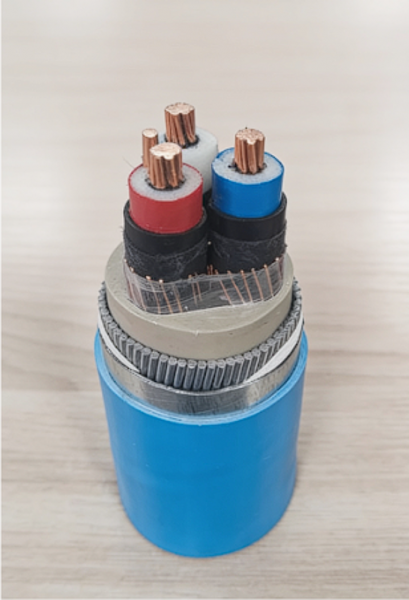

Кабель Вз-РэКВнг(А)-LS Кабельного Завода «ЭКСПЕРТ-КАБЕЛЬ»

Для своевременного предупреждения о возможных аварийных режимах эксплуатации системы Завод выпускает специальную серию шахтных кабелей - EXPERt-VC TI ® с обратимой и необратимой термоиндикацией.

Обратимая термоиндикация (контроль нагрева) предполагает, что термоиндикация на оболочке кабеля меняет цвет с темного на сигнально-яркий при повышении температуры, при остывании (уменьшении нагрузки, отключении) цвет возвращается к исходному. Необратимая термоиндикация (контроль перегрева) – предполагает, что термоиндикация на оболочке кабеля меняет цвет с темного на сигнально-яркий при достижении критической температуры, однако при остывании (уменьшении нагрузки, отключении) цвет не восстанавливается обратно в изначальный (темный). Это позволяет определить место (линию) с критическим предварительным состоянием изоляции после внештатных режимов работы, связанных с перегревом токопроводящей жилы.

Кабель Вз-РэКВнг(А)-LS термоиндикаторный Кабельного Завода «ЭКСПЕРТ-КАБЕЛЬ»

Кабели термоиндикаторные EXPERt-VC TI® позволяют осуществлять визуальный контроль за нагревом жил кабелей без дополнительного специального оборудования. Это позволяет своевременно предотвратить их перегрев и минимизировать риск преждевременного старения и разрушения изоляции, что снижает расходы на эксплуатацию и ремонт кабельных линий. Также при снижении температуры жил увеличивается срок службы кабелей и снижаются естественные потери электроэнергии в кабельных сетях.

Применение этиленпропиленовой резины вывело шахтные кабели на принципиально иной уровень безопасности. Минимальный срок службы в 30-40 лет в сочетании с негорючестью и стойкостью к экстремальным перегрузкам, а также климатическое исполнение УХЛ/ ХЛ/ Т делает продукцию Кабельного Завода «ЭКСПЕРТ-КАБЕЛЬ» фундаментом для безопасной и эффективной работы горнодобывающих предприятий. С нашими кабелями подземная энергетика работает стабильно и безопасно для людей.
