Устройство релейной защиты и автоматики сетей напряжением 6–35 кВ «ЮНИТ-М1» ООО «Юнител Инжиниринг»

Устройства релейной защиты и автоматики предназначены для:
– измерения, регистрации и осциллографирования, сигнализации;
– выполнения функций РЗ и А;
– контроля и управления масляными, вакуумными, воздушными, элегазовыми выключателями, оснащенными различными типами приводных механизмов, в том числе аварийного отключения с использованием схемы дешунтирования с питанием от измерительных ТТ.
Устройства могут применяться в схемах вторичной коммутации с переменным, постоянным или выпрямленным оперативным током.
Терминалы релейной защиты ЮНИТ-М1 устанавливаются в релейном отсеке ячеек КРУ и камерах КСО, в том числе наружного исполнения, на панелях и в шкафах релейных залов, на пультах управления
электрических станций и подстанций.

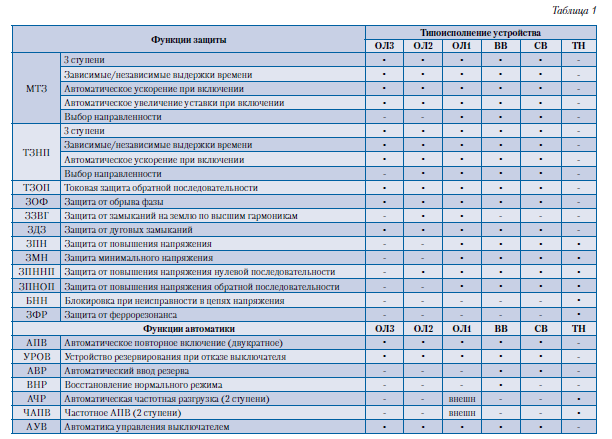

Функциональные исполнения устройства релейной защиты:
• ОЛ1 – отходящая линия исполнение 1 (максимальное). Защита фидеров, отходящих к РП, ТП, в том числе линий с двухсторонним питанием.
• ОЛ2 – отходящая линия исполнение 2 (оптимизированное).
• ОЛ3 – отходящая линия исполнение 3 (минимальное). Защита ТСН, КЛ.
• ВВ – вводной выключатель (основной ввод).
• СВ – секционный выключатель (резервный ввод).
• ТН – трансформатор напряжения.

Основные эксплуатационные воз- можности терминала релейной защиты ЮНИТ-М1:
• Выполнение функций защит, автоматики и управления присоединением 6–35 кВ.
• Индикация положения выключателя с настраиваемой цветовой схемой.
• Контроль исправности цепей управления, местное и дистанционное управление выключателем.
• Измерение токов и напряжений с применением традиционных ТТ и ТН.

 Отображение текущих значений аналоговых величин и данных аварии на дисплее(опция).
• Регистрация и осциллографирование событий.
• Оперативное управление устройством (ввод/вывод функций и выбор характеристик срабатывания с помощью функциональных кнопок).
• Переназначение входов, выходных реле, светодиодных индикаторов и функциональных кнопок.
• Питание от USB для возможности передачи сохранных данных при отсутствии внешнего питания.
• Отображение сохраненной сигнализации без подачи внешнего питания.
• Аварийное питание устройства от измерительных ТТ и отключение выключателя с использованием схемы дешунтирования (опция).
• Самодиагностика узлов и модулей в течение всего времени работы.
• Интерфейс связи RS‑485 для интеграции в АСУ ТП по протоколу МЭК 60870–5–103.
• Организация централизованного АРМ Системы мониторинга и сервиса РЗА с использованием ПО «ЮНИТ Сервис».

Функции программного обеспечения «ЮНИТ-Сервис» при работе с терминалом релейной защиты:

Отображение оперативных данных:
– Измеренные и расчетные величины;
– Срабатывание дискретных входов и положение выходных реле;
– Состояние светодиодов и активация функциональных кнопок;

Работа с неоперативными (архивными) данными:
– Просмотр и сохранение журнала событий;
– Выгрузка осциллограмм аварийных процессов (COMTRADE);

Конфигурирование и параметрирование:
– Ввод/вывод функций и блокировок;
– Назначение сигналов входов, выходных реле и светодиодов;
– Задание уставок;

Сервисные функции:
– Синхронизация часов;
– Переключение групп уставок;
– Сброс сигнализации устройства.

Терминалы релейной защиты  ЮНИТ-М1 удовлетворяют требованиям по обеспечению информационной безопасности:
• Поддержка до 10 профилей пользователей;
• Иерархический доступ к функциям устройств в соответствии с организационной структурой предприятия (администратор/сотрудник СБ/инженер/дежурный/гость);
• Собственный протокол взаимодействия внешних клиентов с аутентификацией;
• Авторизация операций при работе посредством ИЧМ, USB-порта, интерфейсов связи;
• Специальный журнал аудита информационной безопасности.

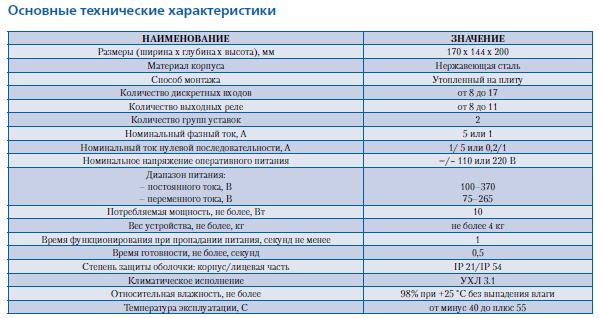

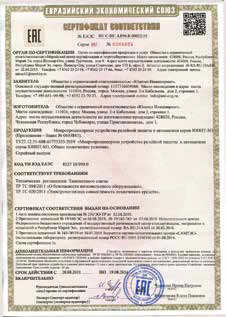

Устройство релейной защиты ЮНИТ-М1 имеет сертификат соответствия требованиям технических регламентов Таможенного союза:
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования».

​

ООО «Юнител Инжиниринг» готово выполнить поставку терминалов релейной защиты ЮНИТ-М1 в соответствии с конфигурацией распределительного устройства и требованиям Заказчика. Карта заказа ЮНИТ-М1 размещена на сайте предприятия, там же в форме обратной связи вы можете задать интересующие вас вопросы.
