Инновации в коммерческом учете

ОАО «Свердловский завод трансформаторов тока» является одним из ведущих производителей измерительных трансформаторов тока и напряжения с литой изоляцией в России и СНГ. За последние 10 лет заводом было освоено производство силовых трехфазных трансформаторов с литой и масляной изоляцией, а также распределительных устройств собственной разработки. Вся продукция прошла аттестацию в ПАО «Россети». На измерительные трансформаторы тока и напряжения установлен межповерочный интервал в 16 лет.

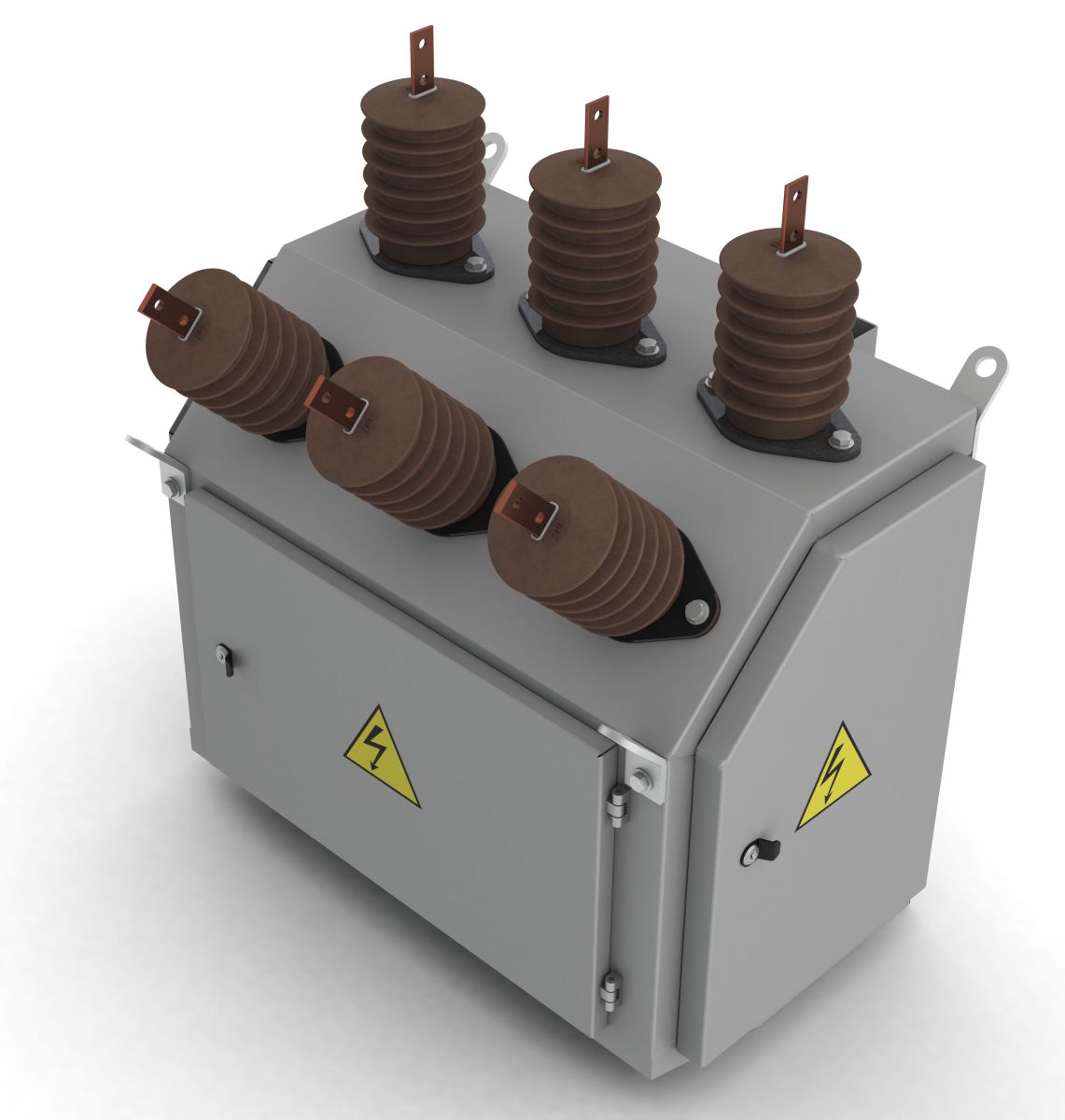

Одной из самых востребованных разработок завода за последние годы стал пункт коммерческого учета электроэнергии (ПКУ). ПКУ состоит из двух взаимосвязанных модулей – высоковольтного (МВ) и низковольтного (МН). Конструктивно МВ представляет собой сварной металлический корпус с порошковым лакокрасочным покрытием. Трансформаторы тока и проходные изоляторы установлены на крыше корпуса, трансформаторы напряжения – внутри. Доступ к ТН и низковольтным клеммам ТТ организован через три двери (справа, слева и с фасада). Двери снабжены замками, дополнительно предусмотрены петли для навесных замков. Все три двери соединены с корпусом гибкими заземляющими проводниками.
Количество трансформаторов тока и напряжения, а также тип трансформаторов напряжения зависят от схемы измерения. В качестве измерительных трансформаторов тока используются проходные трансформаторы тока ТПОЛ‑10 III.
В качестве трансформаторов напряжения могут использоваться трансформаторы напряжения ЗНОЛП либо НОЛ.08М (ОАО «СЗТТ») при условии применения трех ТН,
– трансформаторы напряжения НОЛП при условии применения двух ТН.
Модуль низковольтный представляет собой металлический шкаф с дверью со стороны фасада. Внутри шкафа установлен счетчик электрической энергии, пломбируемая клеммная коробка. По запросу могут устанавливаться электрический обогреватель для предотвращения образования конденсата, внешняя антенна GSM, конечный выключатель (для включения в систему охранной сигнализации) и прочее дополнительное оборудование.
Интерес к изделию со стороны потребителя вызван эксклюзивной конструкцией нашего высоковольтного модуля (измерительного). При его раз- работке был применен ряд инновационных решений:

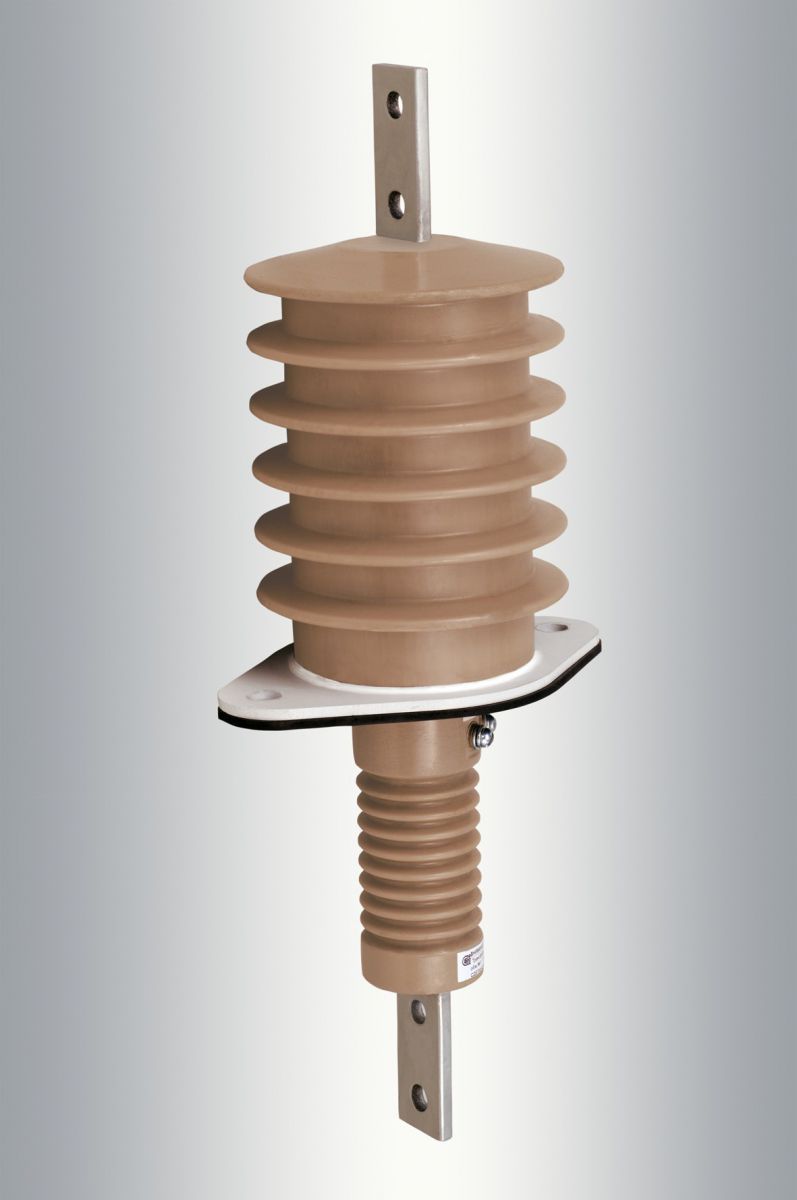

– вместо привычных вводных проходных изоляторов установлены однообмоточные проходные трансформаторы тока ТПОЛ‑10-III УХЛ1;
– выполнена система эффективного отвода конденсата от низковольтных зажимов трансформаторов напряжения;
– каркас ПКУ обладает системой естественной вентиляции, предотвраща ющей выпадение конденсата из окружающей среды;
– в высоковольтном модуле установлен низковольтный блок зажимов предусматривающий пломбирование;
– усилены задняя стенка и дно каркаса.

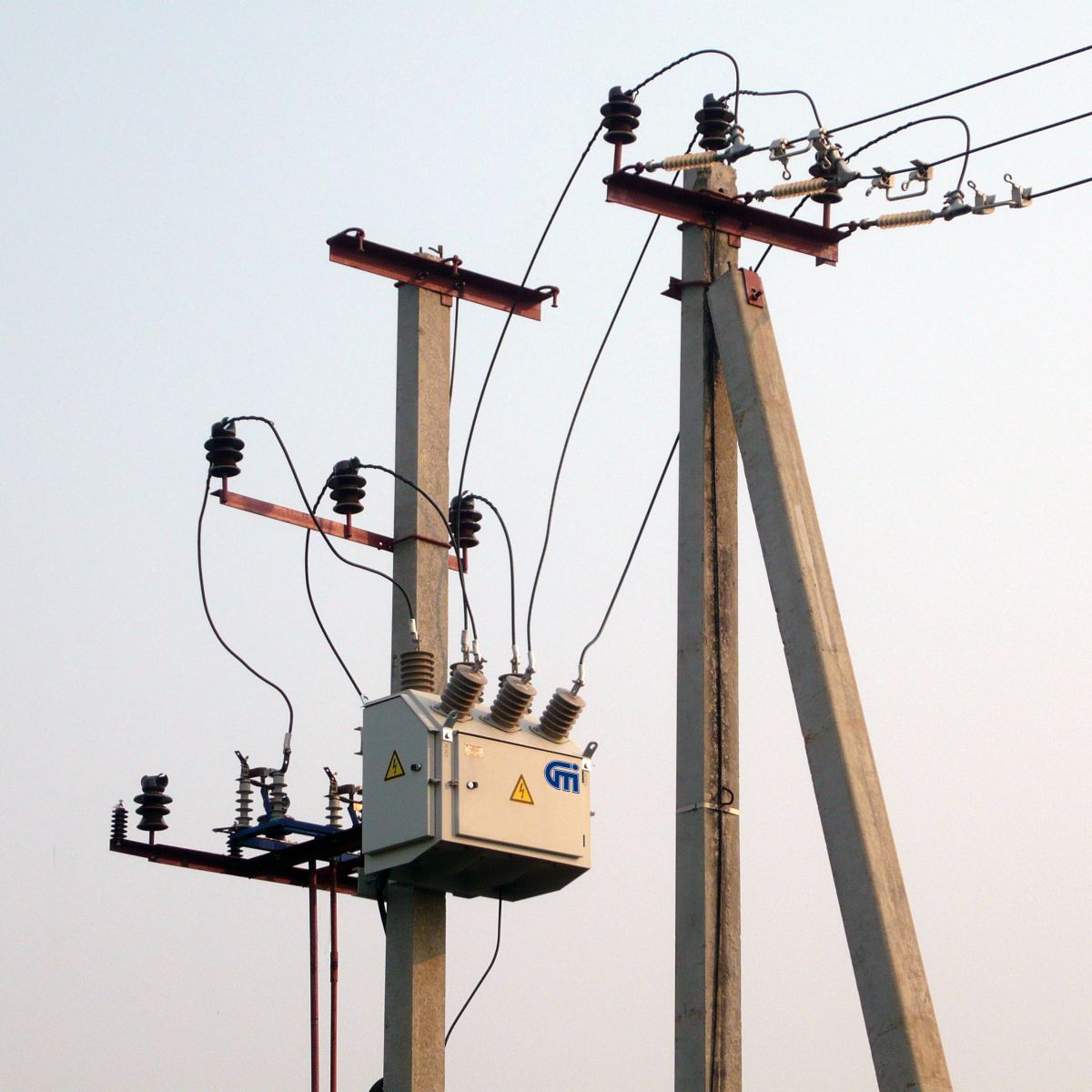

Малый вес и глубина модуля, а так-же усиленная конструкция позволили устанавливать МВ непосредственно (без дополнительной рамы) на опору воздушной линии.

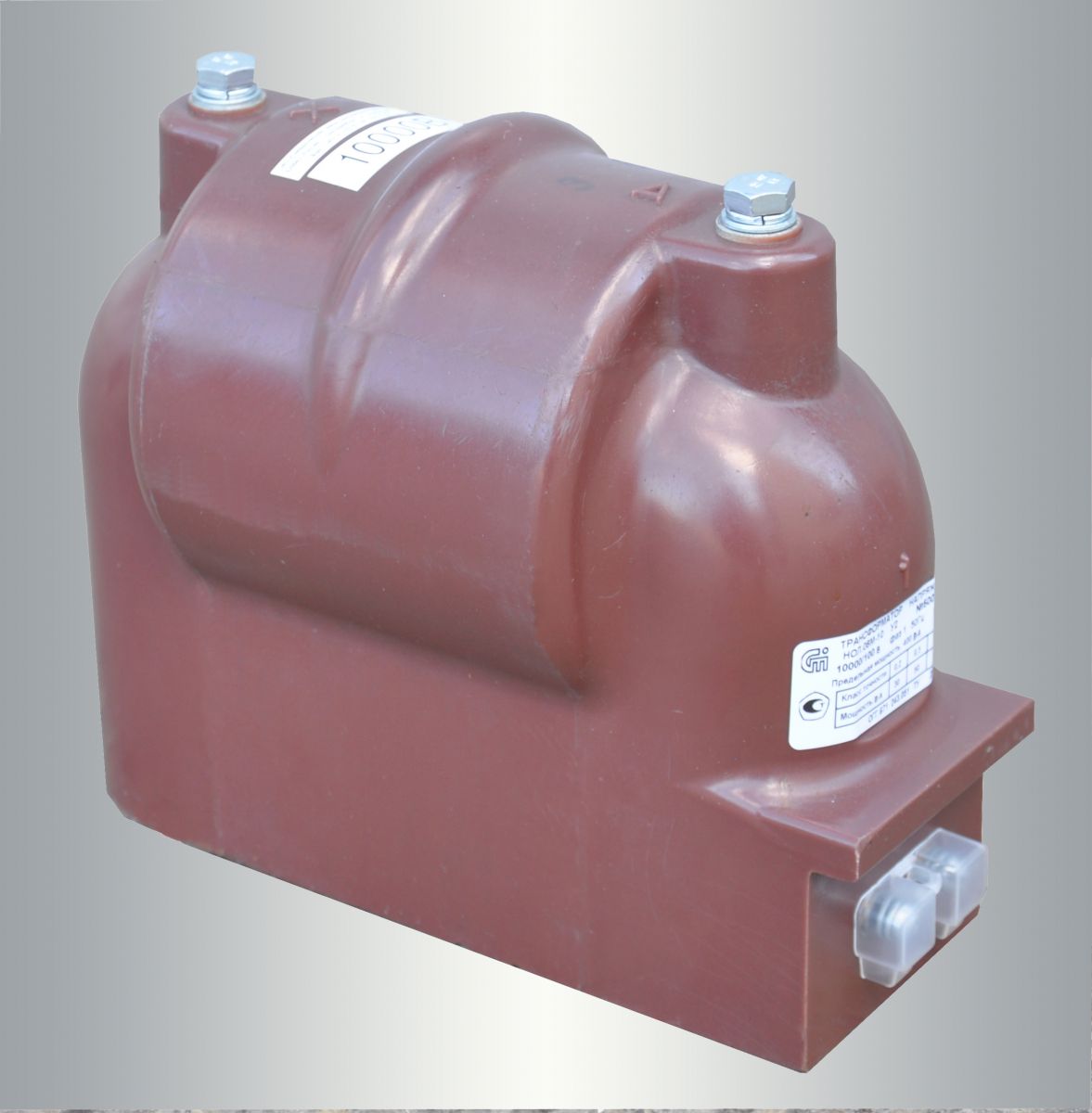

Уникальным решением стало использование в высоковольтном модуле ПКУ незаземляемых трансформаторов напряжения типа НОЛ.08–6(10) М. Высокие классы точности данных трансформаторов (от 0,2) позволяют использовать их для коммерческого учета. Кроме того, конструкция этих изделий позволяет использовать их без дополнительных защитных устройств (высоковольтных предохранителей и антирезонансных резисторов) при соединении высоковольтных обмоток по
схеме «треугольник». Рабочим напряжением трансформатора в такой схеме является линейное напряжение сети (6, или 10 кВ), поэтому при коротком замыкании любой фазы ВЛ «на землю» напряжение на соответствующем трансформаторе уменьшается до фазного, т. е. будет в ~1,7 раз меньше рабочего. В таком комфортном режиме трансформатор может работать сколь угодно долго. Безусловно точность учета пострадает (как и в случае с любыми другими трансформаторами), но обслуживание высоковольтного модуля (замена высоковольтного предохранителя, а то и всего трансформатора напряжения) после восстановления ВЛ не потребуется.
Конструктивный задел, заложенный в нашем высоковольтном модуле, позволил разработать вариант модуля с трансформаторами НОЛ.08–6(10) М без каких-либо глобальных изменений каркаса модуля. Эта инновация очень сильно изменила качество нашего ПКУ, высоковольтный модуль получился рекордно легкий (185 кг) и еще более надежный и неприхотливый. Если учесть развитие сетей сотовой связи (большая часть покупателей наших ПКУ просит комплектовать модуль учета GSM-модемом) и возросшую надежность нашего высоковольтного модуля, можно сказать, что с новыми трансформаторами мы максимально приблизились к идеалу – «установил, подключил и забыл до ближайшего планового техобслуживания».
