Для соединения силовых кабелей с бумажной пропитанной изоляцией на напряжения 1…35 кВ могут применяться муфты в металлическом корпусе с заливкой битумной массой, либо маслоканифольной заливочной массой, а также и эпоксидные муфты, которые менее пожароопасны, чем металлические.

Для соединения кабелей на напряжение 1 кВ используются соединительные чугунные муфты типов СЧ или СЧм. Для соединения кабелей на напряжение 6…10 кВ — свинцовые муфты типа СС (рис. 12.1), либо алюминевые типа СА. Широкое применение находят муфты типа ССоп, в которых бумажная подмотка заменена на изоляцию из сомосклеивающихся лент. Свинцовые и алюминевые муфты защищаются от механических повреждений защитными кожухами из чугуна типов К_ВЧ, К_ВЧг (герметичное использование) и из стеклопластика К_ЗП. Размеры кабельных муфт СС на напряжение 6…10 кВ приведены в таблице 12.2.

Рис.12.1. Соединительная свинцовая муфта типа СС для кабелей на напряжение 6…10 кВ:
1 — бандаж, 2 — провод заземления, 3 — корпус муфты, 4 — заливочное отверстие, 5 — подмотка рулонами, 6 — подмотка роликами, 7 — соединительная гильза.

Кабели на напряжение 20 кВ и 35 кВ соединяются посредством однофазных свинцовых муфт марки ССО или однофазных латунных муфт марки СЛО (рис. 12.2). сведения о муфтах ССО и СЛО на напряжения 20 и 35 кВ приведены в таблице 12.3.

Рис. 12.2. Соединительная латунная муфта типа СЛО для кабелей на напряжение 20 и 35 кВ:
1 — экран из свинцовой проволоки, 2 — полумуфта левая, 3 — пробка, 4 — экран из металлизированной бумаги, 5 — подмотка трапецеидальными рулонами, 6 — подмотка роликами шириной 10 мм, 7 — пайка, 8 — гильза, 9 — подмотка роликами шириной 5 мм, 10 — полумуфта правая.

Размеры свинцовых муфт и защитных кожухов для кабелей на напряжения 6...10 кВ

Размеры латунных и свинцовых муфт и защитных кожухов для кабелей на напряжения 20 и 35 кВ

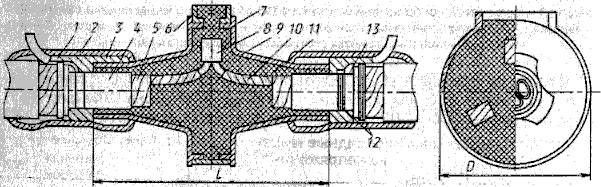

Рис. 12.3. Соединительная эпоксидная малогабаритная муфта типа СЭм на напряжение 1 кВ:
1 — подмотки из ленты ЛЭТСАР ЛПм; 2 — уплотняющая подмотка из ленты ЛЭТСАР ЛПм; 3 — уплотняющая подмотка ЛЭТСАР ЛПм; 4 — оболочка кабеля; 5 — корпус муфты; 6 — цилиндрическое кольцо с литником; 7 — эпоксидный компаунд; 8 — место соединения жил; 9 — жила; 10 — изоляция жилы; 11 — заливаемый компаунд; 12 — проволочный бандаж; 13 — провод заземления.

Соединительные эпоксидные муфты Типа СЭ применяются для соединения кабелей с бумажной пропитанной изоляцией на напряжения 1 кВ, 6…10 кВ, 110 кВ.

Корпуса соединительных муфт СЭс на напряжение 1 кВ отливаются в съемные металлические или пластмассовые формы непосредственно при монтаже. Для кабелей с однопроволочными жилами на напряжение 1 кВ применяются малогабаритные муфты с корпусами из эпоксидного компаунда типа СЭм (рис. 12.3).

Корпуса соединительных муфт на напряжение 6…10 кВ с поперечным и продольным разъемом типов СЭ и СЭв отливаются на заводе (рис. 12.4). Они имеют более высокие электрические свойства, чем муфты типа СЭс, при том, что уменьшается расход заливаемого в муфту эпоксидного компаунда. Технические сведения об эпоксидных соединительных муфтах типов СЭс, СЭм, СЭ и СЭв приведены в таблице 12.4.

Рис. 12.4. Соединительные эпоксидные муфты типов СЭ и СЭВ.

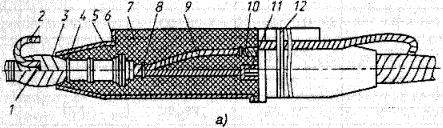

А — с поперечным разъемом типа СЭ: 1 — пайка проводов заземления к оболочке и броне; 2 — провод заземления; 3 — подмотка; 4 — корпус муфты; 5 — резиновое кольцо; 6 — металлический бандаж; 7 — заливаемый компаунд; 8 — бандаж из поясной изоляции; 9 — распорка; 10 — полмотка из ленты ЛЭТСАР ЛППм; 11 — место соединения жил; 12 — бандаж из проволок.

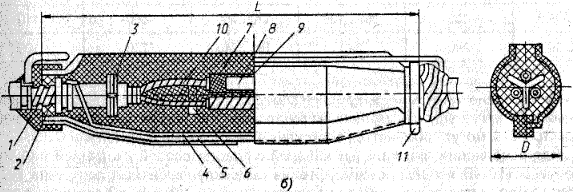

B — с продольным разъемом типа СЭв: 1 — уплотняющая подмотка лентой ПВХ; 2 — кольцевая уплотняющая подмотка; 3 — резиновое кольцо; 4 — провод заземления; 5 — корпус муфты; 6 — распорка; 7 — бандаж из ниток; 8 — соединение жил; 9 — подмотка лентой ЛЭТСАР; 10 — компаунд; 11 — хомут.

Соединительные эпоксидные муфты типов Сэс, СЭм, СЭ, СЭв на напряжения 1..10 кВ

Для соединения строительных длин кабелей марки ОСБ с отдельно освинцованными жилами наряду с применением муфт типа СЛО при их прокладке по наклонным трассам могут применяться эпоксидные однофазные муфты типа СЭО.

Для соединения трехжильных кабелей с пластмассовой изоляцией на напряжение до 10 кВ используются муфты из самосклеивающихся лент типа ПСслт (рис.12.5). Одножильные кабели на напряжения 10, 20 и 35 кВ соединяются посредством одножильных муфт из самосклеивающихся лент типа ПСОслт (рис. 12.6). Места соединения жил изолируют самосклеивающимися лентами на основе полиолефинов и кремнийорганических каучуков. Для герметизации муфт типа ПСслт и ПСОслт используются термоусаживаемые трубки. Защиту от механических повреждений муфты осуществляют посредством защитного кожуха из стеклопластика [3].

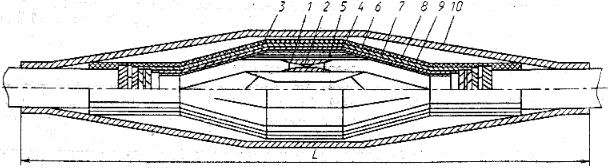

Рис. 12.5. Соединительная муфта из самосклеивающихся лент типа ПСсл на напряжение 10 кВ:
1 — гильза соединительная; 2 — адгезионные прослойки; 3 — восстановленная изоляция жил; 4 — общая подмотка лентой ЛЭТCAP —поясная изоляция; 5 — полупроводящий экран из ленты ЛЭТСАР ЛПП; 6 — восстановленный металлический экран; 7 — провод заземления; 8 — бандаж; 9 — восстановленный наружный покров — термоусаживаемая трубка; 10 — кожух.

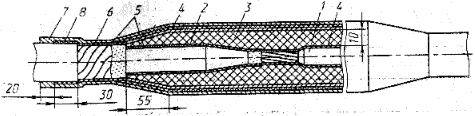

Рис. 12.6. Соединительная муфта из самосклеивающихся лент типа ПСОсл на напряжение 10 кВ:
1 — гильза соединительная; 2 — адгезионные прослойки; 3 — восстановленная изоляция жил; 4 — полупроводящий экран; 5 — восстановленный металлический экран из ленты ЛЭТСАР ЛПП; 6 — подмотка лентой из ПВХ пластиката; 7 — восстановленный наружный покров — термоусаживаемая трубка; 8 — адгезионная прослойка из ленты А для ид ленты А для термоусаживаемой трубки.

Для соединения строительных длин маслонаполненных кабелей используются соединительные и стопорные муфты. Последние служат также для ограничения гидростатического и гидродинамического давления масла в линии путем разделения масла в двух смежных секциях кабельной линии.

Конструкции соединительных муфт для маслонаполненных кабелей низкого и высокого давления на напряжение 220 кВ изображены на рис. 12.7 и рис. 12.8. Все три фазы кабеля высокого давления располагаются в общем стальном корпусе.

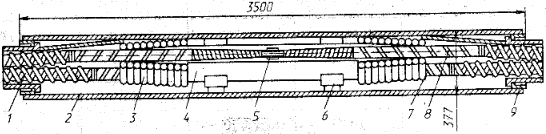

Рис. 12.7. Соединительная муфта маслонаполненного кабеля низкого давления на напряжение 220 кВ:
1 — оболочка кабеля; 2 — усиливающий проволочный бандаж; 3 — пайка; 4 — раструб; 5 — корпус муфты; 6 — болт заземления; 7 — выравнивающий конус; 8 — изоляция кабеля; 9 — разделка кабеля; 10 — соединительная гильза; 11 — жила кабеля; 12 — изоляции кабеля; 13 — изоляционное масло МН-4; 14 — заглушка.

Рис 12.8. Соединительная муфта маслонаполненного кабеля высокого давления на напряжение 220 кВ:
1 — жила кабеля; 2 — корпус муфты; 3 — проволочный экран; 4 — рулонная подмотка; 5 — соединительная гильза; 6 — подставка; 7 — медная перфорированная лента; 8 — провод заземления; 9 — переходное кольцо.

Соединительная муфта для маслонаполненных кабелей на напряжение 110 кВ с полиэтиленовой изоляцией (например, марки МСАВв) имеет полиэтиленовую изоляцию, а корпус муфты образуется термоусаживаемой трубкой.

Конструкция стопорной муфты маслонаполненного кабеля низкого давления на напряжение кабеля 110 кВ представлена на рис. 12.9. Функцию стопора для масла в этой муфте выполняет эпоксидный стопорный изолятор.

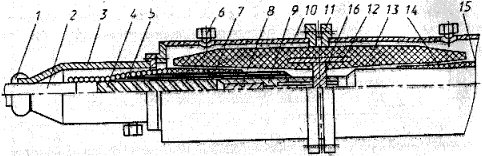

Рис. 12.9. стопорная муфта маслонаполненного кабеля низкого давления на напряжение 110 кВ:
1 — пайка, 2 — свинцовая оболочка, 3 — элемент корпуса, 4 — изоляция кабеля, 5 — проволочный экран, 6 — заглушка, 7 — усиливающая изоляция, 8 — жила кабеля, 9 — гильза, 10 — корпус муфты, 11 — стопорный элемент, 12 — электрод, 13 — изолятор, 14 — конусообразная насадка, 15 — заземленный электрод, 16 — стопорная перегородка.
